Intervalo recomendado de substituição para a categoria da peça Pinça de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 1.8 T, AUDI A4 Avant (8D5, B5) 2.6, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 quattro, AUDI A4 Avant (8D5, B5) 1.8 T quattro, AUDI A4 Avant (8D5, B5) 2.6 quattro, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 2.8 quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI quattro, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.4 quattro, AUDI A4 Avant (8D5, B5) 2.5 TDI, AUDI A4 Avant (8D5, B5) 2.5 TDI quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 T quattro, AUDI A4 Avant (8D5, B5) 1.8 T, AUDI A4 Avant (8D5, B5) 1.9 TDI quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.4 quattro, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 2.8 quattro … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Produtos alternativos

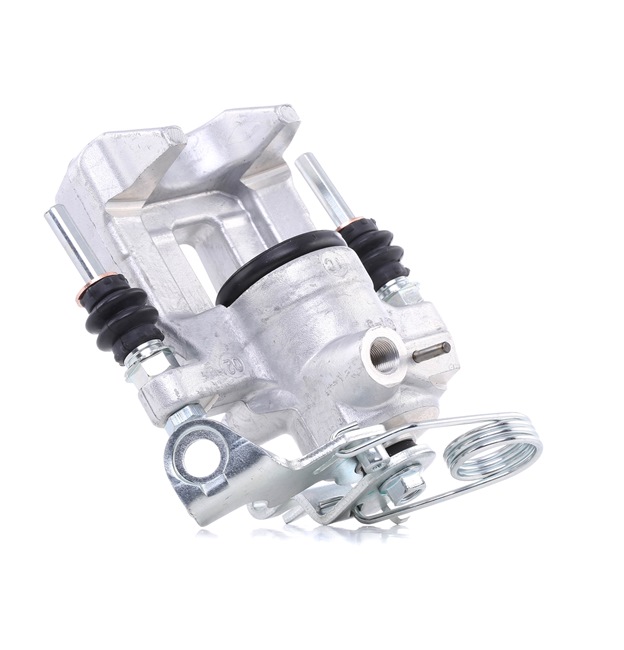

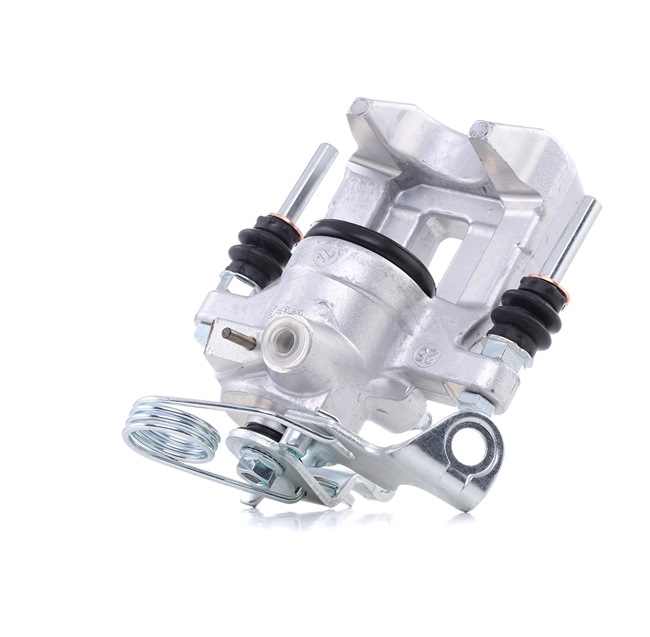

Pinça de travão

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Produto de limpeza para travões

                      Spray eletrónico

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 10

                      Chave Combinada nº 11

                      Chave de caixa n.º 10

                      Ponta hexagonal n.º H7

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Clipe para a mangueira de travão

                      Recipiente de líquidos

                      Kit de purga de travões

                      Pé-de-cabra

                      Calço de roda

Comprar ferramentas

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Conselho:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Utilize o seguinte procedimento:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.

Passo 2

Fixe as rodas com os calços.

Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.

Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. AUDI A4 Avant (8D5, B5)
Passo 6

Retire a roda.
Passo 7

Desconecte o sensor do indicador de desgaste das pastilhas de travão.
Passo 8

Desconecte o sensor de desgaste das pastilhas do travão. Utilize um pé-de-cabra.

Por favor tenha em atenção!
Alguns carros não estão equipados com sensor de desgaste da pastilha de travão.
Passo 9

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 10

Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Depois de aplicar o spray, espere alguns minutos.
Passo 11

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 12

Coloque um recipiente por baixo para recolher o líquido dos travões.
Passo 13

Desaperte o elemento de fixação que liga a mangueira do travão ao tubo do circuito de travagem. Use uma chave combinada nº 11.
Passo 14

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 15

Desaparafuse a fixação de pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 16

Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 17

Retire a pinça de travão.

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Conselho da AUTODOC:
Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 18

Desaparafuse o suporte de montagem que conecta a mangueira de travão à pinça de travão.

Passo 19

Remover as pastilhas de travão.

Passo 20

Limpe o elemento fixador do tubo de travão. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Depois de aplicar o spray, espere alguns minutos.
Passo 21

Desaperte o elemento fixador que junta o tubo do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 22

Trate do tubo do travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 23

Aparafuse o elemento fixador que junta o tubo do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 24

Aparafuse os fixadores do suporte da mangueira do travão. Use uma chave combinada nº 10.
Passo 25

Instale as pastilhas de travão.
Passo 26

Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 27

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 28

Instale o clipe de retenção da pastilha de travão. Utilize um pé-de-cabra.
Passo 29

Trate da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Depois de aplicar o spray, espere alguns minutos.
Passo 30

Aparafuse o tubo de travão à mangueira de travão. Use uma chave combinada nº 11.
Passo 31

Trate a tampa do sensor de desgaste da pastilha de travão. Use graxa dielétrica.
Passo 32

Ligue o sensor de desgaste das pastilhas do travão.
Passo 33

Conecte o sensor do indicador de desgaste das pastilhas de travão.
Passo 34

Retire a abraçadeira da mangueira do travão.
Passo 35

Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 36

Solte o parafuso de purga do travão. Use uma chave combinada nº 10.
Passo 37

Purgue o sistema da pinça de travão. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 38

Aperte o parafuso de purga do travão. Use uma chave combinada nº 10.
Passo 39

Desligue o kit de purga do travões.

Passo 40

Limpe a sujidade do parafuso da mangueira do travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Os profissionais recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 41

Aperte o parafuso de purga da pinça de travão. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 7 Nm.
Passo 42

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 43

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Depois de aplicar o spray, espere alguns minutos.
Passo 44

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. AUDI A4 Avant (8D5, B5)
Passo 45

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 46

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 47

Retire os macacos e calços.

Substituição: pinças de travão – AUDI A4 Avant (8D5, B5). Os especialistas da AUTODOC recomendam:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 48

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
