Importante!

Este procedimento de substituição pode ser usado para:
CITROËN Berlingo / Berlingo First Van (M_) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First Van (M_) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First Van (M_) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Van (M_) 2.0 HDI, CITROËN Berlingo / Berlingo First Van (M_) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First Van (M_) 1.4 bivalent, CITROËN Berlingo / Berlingo First Van (M_) 1.8 i, CITROËN Berlingo / Berlingo First Van (M_) 2.0 HDI 4WD, CITROËN Berlingo / Berlingo First Van (M_) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First Van (M_) 1.6 HDI, CITROËN Berlingo / Berlingo First Van (M_) Electric, CITROËN Berlingo / Berlingo First Van (M_) 1.4 BiFuel (MBKFXB, MCKFXB) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir ponteiras de direção CITROËN BERLINGO M [TUTORIAL DA AUTODOC]

Como mudar terminal de direção em Citroën Berlingo M - guia de substituição

Produtos alternativos

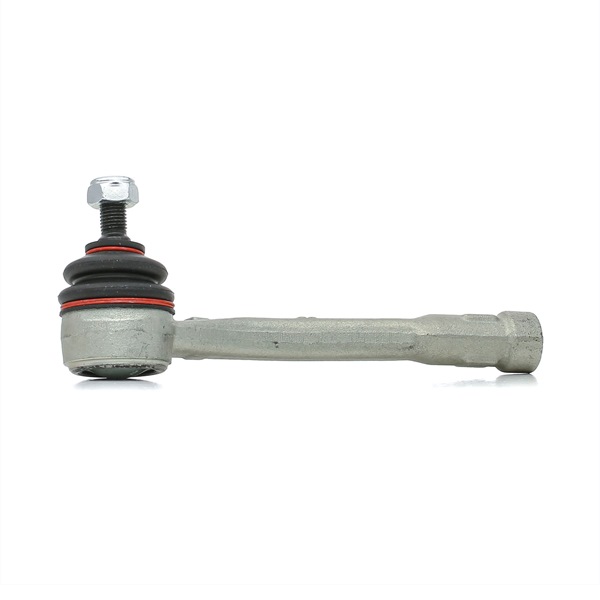

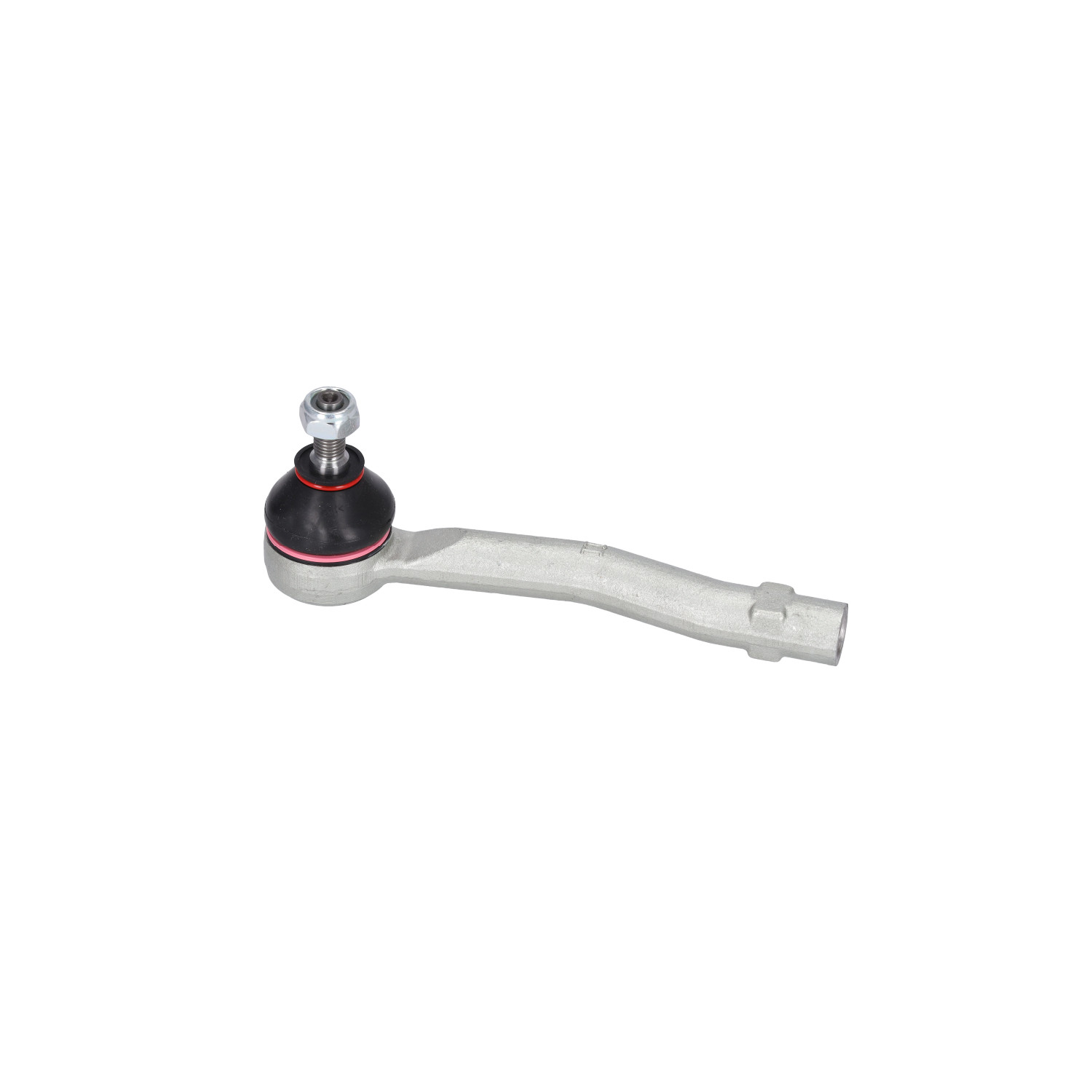

Rótula de direção

Substituição: terminal de direção – Citroën Berlingo M. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Spray de limpeza multiusos

                      Produto de limpeza para travões

                      Massa lubrificante de cerâmica

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 16

                      Chave Combinada nº 22

                      Chave de caixa n.º 17

                      Soquete de impacto para roda nº 19

                      Extrator de articulação esférica

                      Chave de catraca

                      Paquímetro

                      Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Citroën Berlingo M. Conselho de especialistas da AUTODOC:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Citroën Berlingo M – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Eleve o veículo.

Substituição: terminal de direção – Citroën Berlingo M. AUTODOC recomenda:
Se estiver a utilizar um macaco, certifique-se de que este assenta sobre uma superfície plana sem desníveis.Certifique-se de fixar adicionalmente o automóvel com preguiças.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Citroën Berlingo M
Passo 5

Retire a roda.
Passo 6

Limpe todas as conexões do terminal da barra de direção. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 16. Use uma chave combinada nº 22.
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 10

Desconecte o terminal de direção da manga de eixo.

Substituição: terminal de direção – Citroën Berlingo M. Conselho de especialistas da AUTODOC:
Utilize um extrator de juntas esféricas em caso de necessidade.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use o spray de limpeza universal.
Passo 13

Trate dos assentos de montagem do terminal da direção. Use massa de cobre.
Passo 14

Aparafusar um novo terminal de direção. Use um paquímetro.

Substituição: terminal de direção – Citroën Berlingo M. Os especialistas da AUTODOC recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 15

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 17

Ponha o terminal da barra de direção na posição correta e fixe-o com a porca de travamento. Use um paquímetro. Use uma chave combinada nº 16. Use uma chave combinada nº 22.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 16. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 19

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 20

Aplique produto em todas as conexões do terminal da barra de direção. Use massa de cobre.
Passo 21

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 22

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica.
Passo 23

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Citroën Berlingo M. Depois de aplicar o spray, espere alguns minutos.
Passo 24

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Citroën Berlingo M
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 27

Retire os macacos e calços.

Substituição: terminal de direção – Citroën Berlingo M. AUTODOC recomenda:
Após a substituição do componente, recomenda-se voltar a alinhar as rodas utilizando um dispositivo de alinhamento de rodas.
