Importante!

Este procedimento de substituição pode ser usado para:
CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent, CITROËN C3 I Hatchback (FC_, FN_) 1.4 Flex, CITROËN C3 I Hatchback (FC_, FN_) 1.4 BiFuel, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.6 Bioflex, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.1 i, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4, CITROËN C3 I Hatchback (FC_, FN_) 1.1 LPG, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

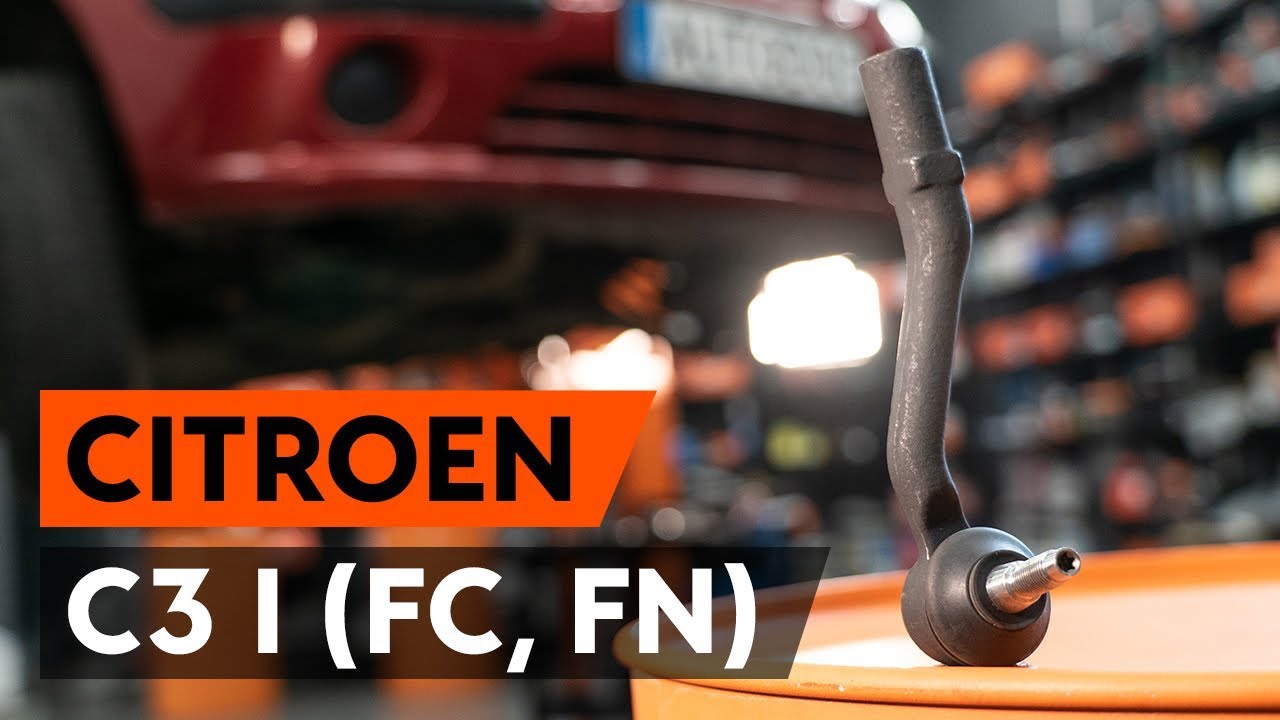

Como substituir ponteiras de direção CITROEN C3 1 (FC, FN) [TUTORIAL AUTODOC]

Como mudar terminal de direção em Citroen C3 1 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para C3 I Hatchback (FC_, FN_) e outros modelos CITROËN

Produtos alternativos

Rótula de direção

Substituição: terminal de direção – Citroen C3 1. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 22

                      Chave de caixa n.º 17

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Vira-macho

                      Paquímetro

                      Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Citroen C3 1. Conselho:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Durante o processo de instalação, use apenas os novos parafusos e porcas.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Citroen C3 1. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: terminal de direção – Citroen C3 1. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 9

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 22.
Passo 10

Desconecte o terminal de direção da manga de eixo.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Citroen C3 1. Os especialistas da AUTODOC recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Trate a parte rosqueada da barra de direção. Use massa de cobre.
Passo 15

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 17

Aparafuse no terminal de direção a contraporca. Use uma chave combinada nº 22 (2 peças).
Passo 18

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 19

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 22 (2 peças). Use uma chave de torque. Aperte-o para o torque de 50 Nm.
Passo 20

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 38 Nm.
Passo 21

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 22

Limpe o local de montagem do aro do pneu. Use uma escova metálica.

Passo 23

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 24

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Citroen C3 1. Depois de aplicar o spray, espere alguns minutos.
Passo 25

Instale a roda.

Substituição: terminal de direção – Citroen C3 1. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 26

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 27

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 90 Nm.

Substituição: terminal de direção – Citroen C3 1. Os profissionais recomendam:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 28

Retire os macacos e calços.
