Importante!

Este procedimento de substituição pode ser usado para:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 Flex, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ST150, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 ROCAM, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 ROCAM, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0 Flex, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0 Supercharger, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 Flex … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

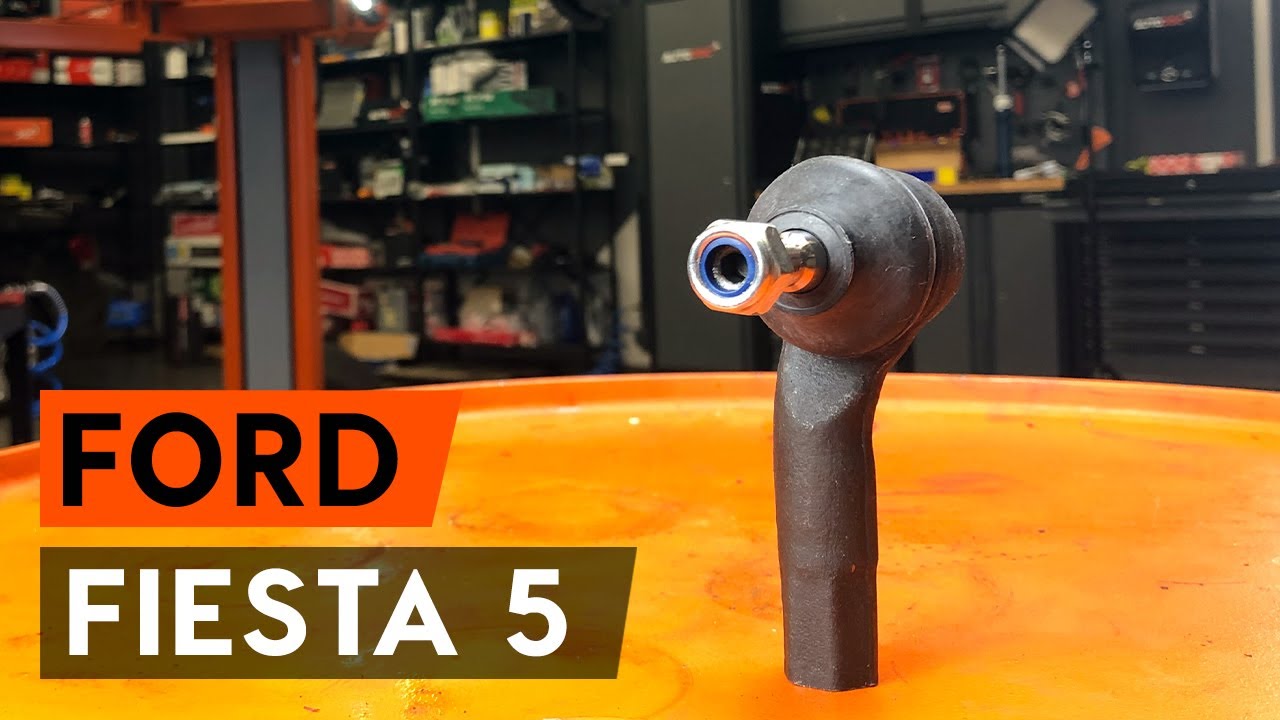

Como substituir ponteiras de direção FORD FIESTA V JH, JD [TUTORIAL AUTODOC]

Como mudar terminal de direção em Ford Fiesta V JH JD - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) e outros modelos FORD

Produtos alternativos

Rótula de direção

SKTE-0280213 STARK Rótula de direção

9,50 EUR

Loja

914T0194 RIDEX Rótula de direção

9,50 EUR

Loja

4312024 KRAFT Rótula de direção

10,92 EUR

Loja

TA2026 DELPHI Rótula de direção

11,61 EUR

Loja

3830 SIDEM Rótula de direção

13,30 EUR

Loja

54021301 METZGER Rótula de direção

13,97 EUR

Loja

19873 FEBI BILSTEIN Rótula de direção

14,94 EUR

Loja

5032555 NK Rótula de direção

15,05 EUR

Loja

716 020 0004 MEYLE Rótula de direção

15,35 EUR

Loja

59669 MAPCO Rótula de direção

15,75 EUR

Loja

Substituição: terminal de direção – Ford Fiesta V JH JD. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 19

                      Chave Combinada nº 22

                      Chave de caixa n.º 15

                      Chave de caixa n.º 17

                      Soquete de impacto para roda nº 19

                      Chave dinamométrica

                      Vira-macho

                      Paquímetro

                      Extrator de articulação esférica

                      Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Ford Fiesta V JH JD. AUTODOC recomenda:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Ford Fiesta V JH JD – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Ford Fiesta V JH JD
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 15. Use uma chave de tarraxa.
Passo 8

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 9

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 22.
Passo 10

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Ford Fiesta V JH JD. Os especialistas da AUTODOC recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 15

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 17

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 19. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 63 Nm.
Passo 18

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 19

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 20

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Ford Fiesta V JH JD. Depois de aplicar o spray, espere alguns minutos.
Passo 21

Instale a roda.

Substituição: terminal de direção – Ford Fiesta V JH JD. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 22

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 23

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 95 Nm.

Substituição: terminal de direção – Ford Fiesta V JH JD. Conselho da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 24

Retire os macacos e calços.
