Importante!

Este procedimento de substituição pode ser usado para:
HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3, GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD2) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

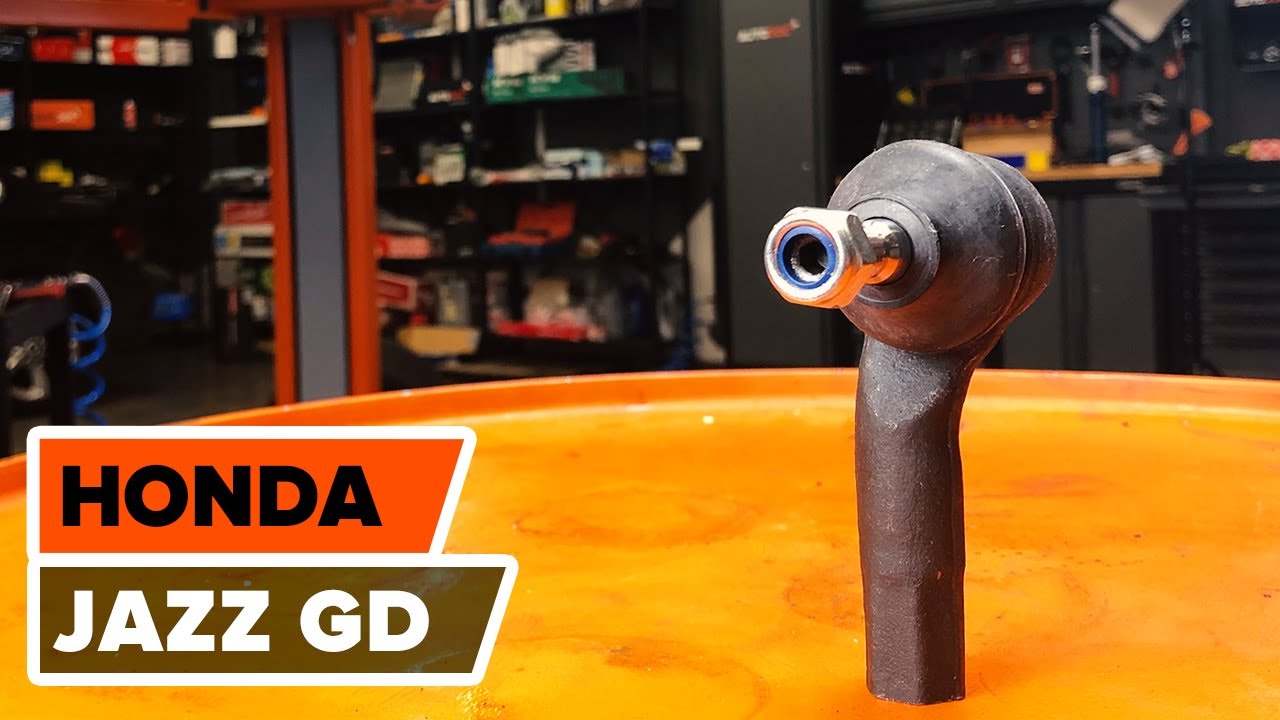

Como substituir um terminal de direção no HONDA JAZZ GD [TUTORIAL]

Como mudar terminal de direção em Honda Jazz GD - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Jazz II Hatchback (GD_, GE3, GE2) e outros modelos HONDA

Rótula de direção

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (86 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (107 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (80 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (83 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (110 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (105 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina/etanol (83 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (83 cv)

        Rótula de direção para Jazz Hatchback (GD, GE3, GE2) Gasolina (90 cv)

Substituição: terminal de direção – Honda Jazz GD. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Massa lubrificante de cerâmica para altas temperaturas

                        Chave dinamométrica

                        Chave Combinada nº 19

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Alicates de Corte

                        Pé-de-cabra

                        Extrator de articulação esférica

                        Paquímetro

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Honda Jazz GD. Os especialistas da AUTODOC recomendam:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Honda Jazz GD – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Honda Jazz GD
Passo 5

Retire a roda.
Passo 6

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento.Use um paquímetro.
Passo 7

Remova a cavilha.Use um alicate de corte.
Passo 8

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo.Use uma escova metálica.Use spray WD-40.

Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo.Use uma chave soquete nº 17.Use uma chave de catraca.
Passo 10

Desconecte o terminal de direção da manga de eixo.Use um extrator de articulação esférica.
Passo 11

Limpe a contraporca, que liga o tirante à extremidade do tirante.Use uma escova metálica.Use spray WD-40.

Passo 12

Solte a porca de bloqueio que prende o terminal de direção à barra de direção.Use uma chave combinada nº 19.
Passo 13

Desaparafuse a extremidade da barra de direção.
Passo 14

Limpe os assentos de montagem do terminal da direção.Use uma escova metálica.Use spray WD-40.
Passo 15

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Honda Jazz GD. Conselho de especialistas da AUTODOC:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 16

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 17

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo.Use uma chave soquete nº 17.Use uma chave de torque.Aperte-o para o torque de 43 Nm.
Passo 18

Instale a cavilha. Utilize um pé-de-cabra.
Passo 19

Apertar a porca de bloqueio do terminal de direção.Use uma chave combinada nº 19.Use uma chave de torque.Aperte-o para o torque de 44 Nm.
Passo 20

Aplique produto em todas as conexões do terminal da barra de direção.Use massa de cobre.
Passo 21

Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Utilize massa lubrificante de cerâmica para altas temperaturas.
Passo 22

Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Honda Jazz GD. Depois de aplicar o spray, espere alguns minutos.
Passo 23

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Honda Jazz GD
Passo 24

Aperte os parafusos da roda.Use o soquete de impacto para roda #19.
Passo 25

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #19.Use uma chave de torque.Aperte-o para o torque de 108 Nm.
Passo 26

Retire os macacos e calços.

Substituição: terminal de direção – Honda Jazz GD. Conselho de especialistas da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
