Importante!

Este procedimento de substituição pode ser usado para:
OPEL Meriva A (X03) 1.4 16V Twinport LPG (E75), OPEL Meriva A (X03) 1.8 (E75), OPEL Meriva A (X03) 1.7 DTI (E75), OPEL Meriva A (X03) 1.6 (E75), OPEL Meriva A (X03) 1.7 CDTI (E75), OPEL Meriva A (X03) 1.4 16V Twinport (E75), OPEL Meriva A (X03) 1.6 (E75), OPEL Meriva A (X03) 1.3 CDTI (E75), OPEL Meriva A (X03) 1.6 Turbo (E75), OPEL Meriva A (X03) 1.7 CDTI (E75), OPEL Meriva A (X03) 1.3 CDTI (E75) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

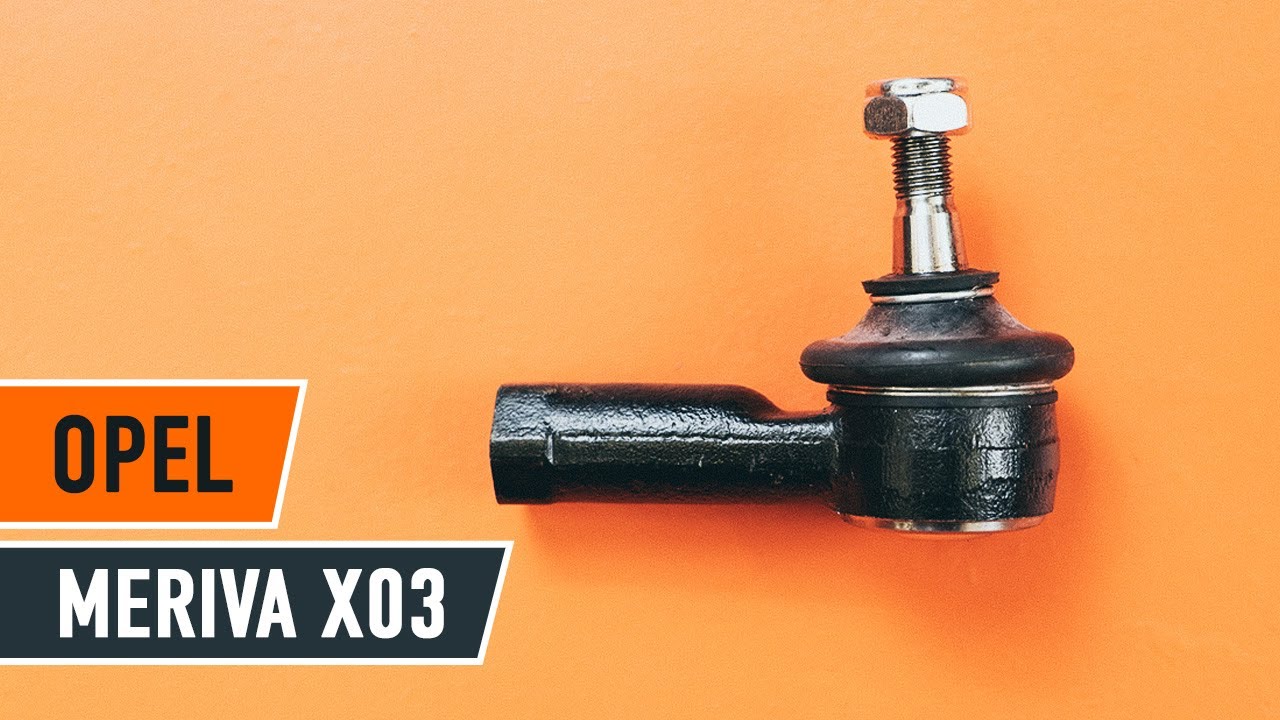

Como substituir ponteiras de direção OPEL MERIVA A [TUTORIAL AUTODOC]

Como mudar terminal de direção em Opel Meriva X03 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Meriva A (X03) e outros modelos OPEL

Rótula de direção

        Rótula de direção para Meriva A (X03) Gasolina/gas (GPL) (90 cv)

        Rótula de direção para Meriva A (X03) Gasolina (125 cv)

        Rótula de direção para Meriva A (X03) Diesel (75 cv)

        Rótula de direção para Meriva A (X03) Gasolina (87 cv)

        Rótula de direção para Meriva A (X03) Diesel (100 cv)

        Rótula de direção para Meriva A (X03) Gasolina (90 cv)

        Rótula de direção para Meriva A (X03) Gasolina (105 cv)

        Rótula de direção para Meriva A (X03) Diesel (75 cv)

        Rótula de direção para Meriva A (X03) Gasolina (180 cv)

Substituição: terminal de direção – Opel Meriva X03. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 21

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Vira-macho

                        Extrator de articulação esférica

                        Paquímetro

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Opel Meriva X03. AUTODOC recomenda:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Opel Meriva X03. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Opel Meriva X03
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 21 (2 peças).
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 10

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Opel Meriva X03. Conselho de especialistas da AUTODOC:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 15

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.

Passo 16

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 17

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 21 (2 peças). Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 19

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 20

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 21

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 22

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Opel Meriva X03. Depois de aplicar o spray, espere alguns minutos.
Passo 23

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Opel Meriva X03
Passo 24

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 25

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.

Substituição: terminal de direção – Opel Meriva X03. Conselho da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 26

Retire os macacos e calços.
