Como mudar terminal de direção em Renault Megane Scenic - guia de substituição
downloads:
4
Visualizações:
42
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
RENAULT MEGANE Scenic (JA0/1_) 1.4 i (JA0E),
RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L),
RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F),
RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G),
RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0K, JA0Y),
RENAULT MEGANE Scenic (JA0/1_) 1.9 D (JA0J),
RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N),
RENAULT MEGANE Scenic (JA0/1_) 1.6 16V (JA0B, JA04, JA11, JA00),
RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G),
RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0Y)
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

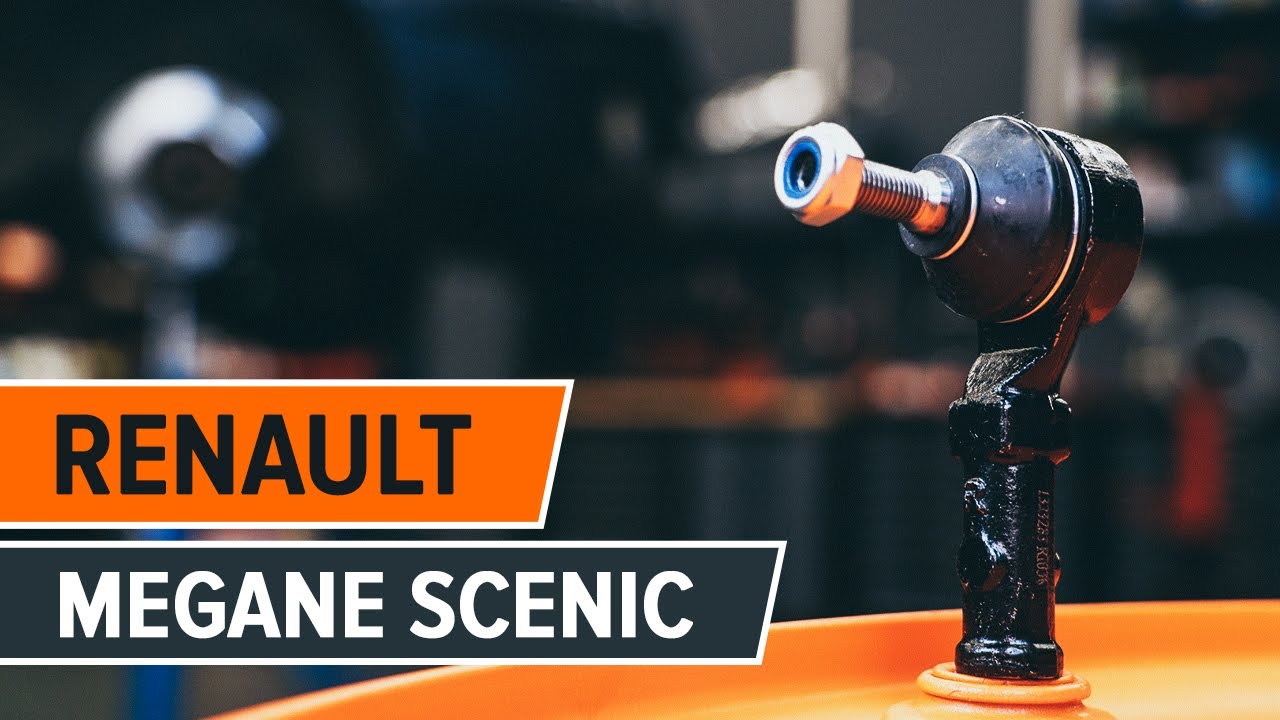

Como substituir ponteiras de direção RENAULT MEGANE SCENIC [TUTORIAL DA AUTODOC]
Todas as peças que necessita substituir – Ponteiras de Direcção para MEGANE Scenic (JA0/1_) e outros modelos RENAULT
Substituição: terminal de direção – Renault Megane Scenic. Conselho da AUTODOC:
Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Renault Megane Scenic – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3
Eleve o veículo.
Substituição: terminal de direção – Renault Megane Scenic. Conselho da AUTODOC:
Se estiver a utilizar um macaco, certifique-se de que este assenta sobre uma superfície plana sem desníveis.Certifique-se de fixar adicionalmente o automóvel com preguiças.
Passo 4
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Renault Megane Scenic
Passo 5
Retire a roda.
Passo 6
Limpe todas as conexões do terminal da barra de direção. Use uma escova metálica. Use spray WD-40.
Passo 7
Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8
Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 19. Use uma chave combinada nº 22.
Passo 9
Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 10
Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11
Desaparafuse a extremidade da barra de direção. Use uma chave combinada nº 13. Use uma chave combinada nº 19.
Passo 12
Limpe os assentos de montagem do terminal da direção. Use uma escova metálica.
Passo 13
Trate dos assentos de montagem do terminal da direção. Use massa de cobre.
Passo 14
Aparafusar um novo terminal de direção. Use um paquímetro.
Substituição: terminal de direção – Renault Megane Scenic. Conselho da AUTODOC:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 15
Aparafuse no terminal de direção a contraporca. Use uma chave combinada nº 19. Use uma chave combinada nº 22.
Passo 16
Conecte a extremidade do terminal de direção à manga de eixo.
Passo 17
Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 18
Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 19. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 50 Nm.
Passo 19
Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 20
Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 21
Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 22
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 23
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 24
Instale a roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Renault Megane Scenic
Passo 25
Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 26
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 27
Retire os macacos e calços.
Substituição: terminal de direção – Renault Megane Scenic. Os especialistas da AUTODOC recomendam:
Após a substituição do componente, recomenda-se voltar a alinhar as rodas utilizando um dispositivo de alinhamento de rodas.
