Importante!

Este procedimento de substituição pode ser usado para:
HONDA INSIGHT (ZE_) 1.3 IMA (ZE28, ZE2) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

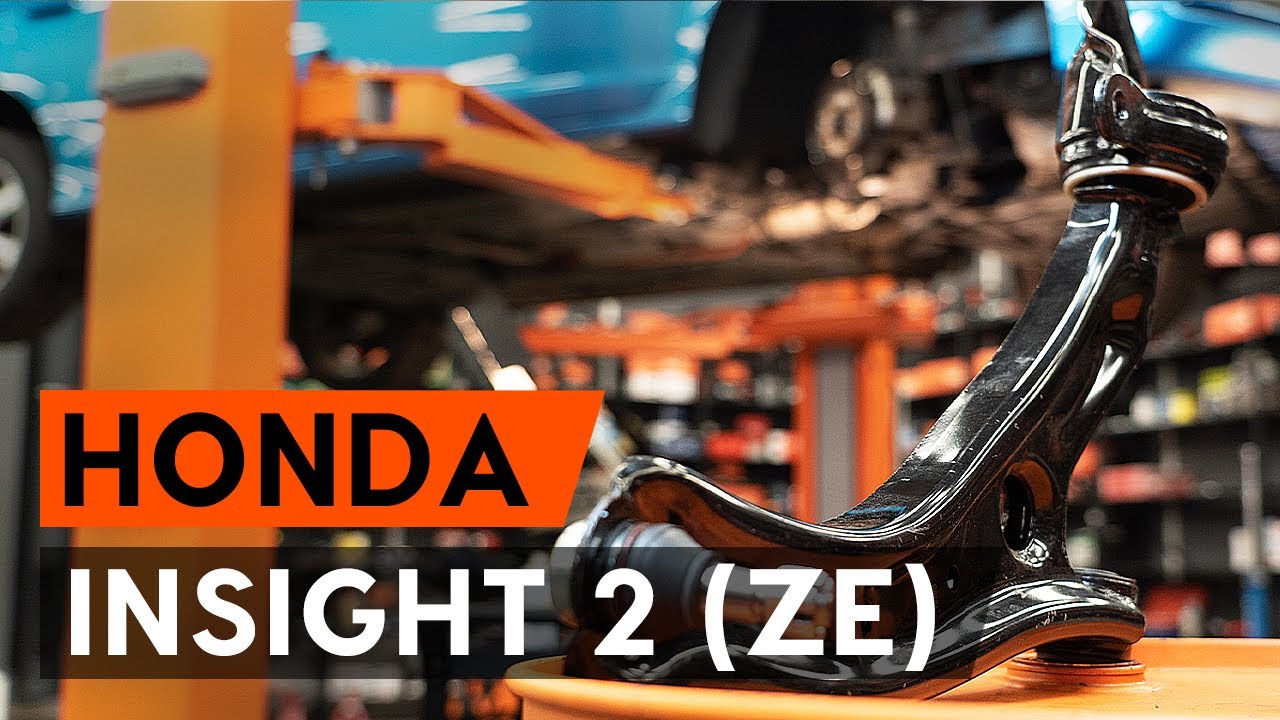

Como substituir a braço de suspensão dianteira no HONDA INSIGHT 2 (ZE) [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em Honda Insight ZE2_ZE3 - guia de substituição

Produtos alternativos

Braço de suspensão

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 19

                      Chave Combinada nº 22

                      Chave de caixa n.º 19

                      Soquete de impacto para roda nº 19

                      Chave dinamométrica

                      Vira-macho

                      Ferramenta de remoção do clipe

                      Alicates de bico redondo

                      Chave phillips

                      Pé-de-cabra

                      Extrator de articulação esférica

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Solte os fixadores da tampa inferior do cárter. Use a chave Phillips.
Passo 7

Desaparafuse e remova os elementos de fixação da cobertura do arco da roda. Use uma ferramenta de remoção de clipe.
Passo 8

Remova a cobertura do arco da roda.
Passo 9

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 10

Remova a cavilha. Use alicates de ponta arredondada.
Passo 11

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 19.
Passo 12

Desconecte o braço inferior da manga de eixo. Use um extrator de articulação esférica.
Passo 13

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 14

Desaperte o braço de fixação dianteiro. Use uma chave soquete nº 19. Use uma chave de tarraxa.
Passo 15

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave soquete nº 19. Use uma chave de tarraxa.
Passo 16

Remova o fixador traseiro do braço de controlo. Use uma chave soquete nº 19.
Passo 17

Remova o fixador frontal do braço de controlo. Use uma chave soquete nº 19.
Passo 18

Remova o braço. Utilize um pé-de-cabra.
Passo 19

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 20

Instale um novo braço. Utilize um pé-de-cabra.

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Conselho:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 21

Instale o fixador dianteiro do braço. Use uma chave soquete nº 19.
Passo 22

Instale o fixador traseiro do braço de suspensão. Use uma chave soquete nº 19.
Passo 23

Conecte o braço inferior à manga de eixo.
Passo 24

Trate os fixadores da rótula de suspensão. Use massa de cobre.
Passo 25

Aparafuse os fixadores da rótula de suspensão. Use uma chave combinada nº 22.
Passo 26

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 27

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave soquete nº 19.
Passo 28

Aperte o braço de fixação dianteiro. Use uma chave soquete nº 19.
Passo 29

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 93 Nm.
Passo 30

Aperte o fixador traseiro do braço da suspensão. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 93 Nm.
Passo 31

Aperte os fixadores da rótula de suspensão. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 32

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 33

Instale a cavilha. Use alicates de ponta arredondada.
Passo 34

Trate todas as juntas do braço. Use massa de cobre.
Passo 35

Instale a cobertura da cava da roda no seu local de montagem. Aparafuse os fixadores.
Passo 36

Aperte os fixadores da tampa inferior do cárter. Use a chave Phillips.
Passo 37

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 38

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – Honda Insight ZE2_ZE3. Os profissionais recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 39

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Honda Insight ZE2_ZE3
Passo 40

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 41

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 108 Nm.
Passo 42

Retire os macacos e calços.
