Importante!

Este procedimento de substituição pode ser usado para:
SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.4 16V, SEAT Leon Hatchback (1M1) 1.8 20V T, SEAT Leon Hatchback (1M1) 1.9 SDI, SEAT Leon Hatchback (1M1) 1.8 20V T 4, SEAT Leon Hatchback (1M1) 1.6 16 V, SEAT Leon Hatchback (1M1) 2.8 Cupra 4, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.9 TDI Syncro, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 2.8, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.8 20V … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a braço de suspensão dianteira no SEAT LEON 1M1 [TUTORIAL DA AUTODOC]

Como mudar braço inferior da parte dianteira em Seat Leon 1M1 - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para Leon Hatchback (1M1) e outros modelos SEAT

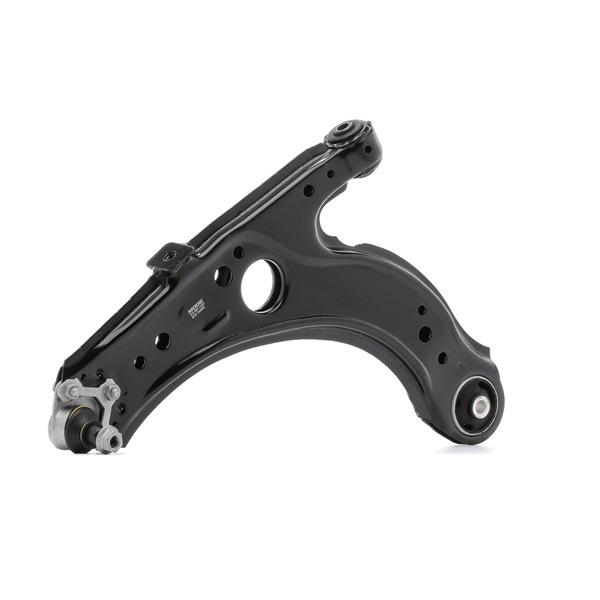

Braço de suspensão

        Braço de suspensão para Leon I Hatchback (1M1) Gasolina (100 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Gasolina (125 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Diesel (90 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Diesel (110 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Gasolina (75 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Gasolina (180 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Diesel (68 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Gasolina (180 cv)

        Braço de suspensão para Leon I Hatchback (1M1) Gasolina (105 cv)

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa lubrificante de cerâmica

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 18

                        Chave Combinada nº 19

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Vira-macho

                        Pé-de-cabra

                        Extrator de articulação esférica

                        Martelo de borracha

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.

Passo 2

Afrouxe os parafusos da roda. Use o soquete de impacto para roda #17. Use uma chave de tarraxa.
Passo 3

Eleve o veículo.

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Conselho:
Se estiver a utilizar um macaco, certifique-se de que este assenta sobre uma superfície plana sem desníveis.Certifique-se de fixar adicionalmente o automóvel com preguiças.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe os fixadores do braço de controlo. Use uma escova metálica. Use spray WD-40.
Passo 7

Desenrosque o elemento que fixa o tirante da barra estabilizadora ao braço de suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 8

Remova o parafuso de fixação.
Passo 9

Desaparafuse o fixador que liga a junta esférica à manga do eixo. Use uma chave combinada nº 19.
Passo 10

Desaparafuse o fixador dianteiro do braço de controlo. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 11

Desaparafuse o fixador traseiro do braço de controlo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 12

Retire os parafusos de fixação.
Passo 13

Retire a porca de aperto.
Passo 14

Desconecte a junta esférica da manga do eixo. Use um extrator de articulação esférica. Utilize um pé-de-cabra.
Passo 15

Remova o braço de controlo. Utilize um pé-de-cabra.
Passo 16

Limpa os assentos de montagem dos braços de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 17

Instale o novo braço de controlo. Use um martelo de borracha.
Passo 18

Instale os parafusos de fixação.
Passo 19

Conecte a junta esférica à manga do eixo.
Passo 20

Instale a porca de fixação.
Passo 21

Apoie a manga do eixo. Use um macaco hidráulico de caixa de transmissão.

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Os especialistas da AUTODOC recomendam:
Para apertar corretamente os fixadores, é necessário elevar os componentes da suspensão à sua posição de trabalho com um macaco.
Passo 22

Aperte o fixador que liga a junta esférica à manga de eixo. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 45 Nm.

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 23

Aperte o fixador dianteiro do braço. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 24

Aperte o fixador traseiro do braço da suspensão. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 25

Remova o suporte por baixo da manga do eixo.

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Os profissionais recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 26

Instale o parafuso de fixação.
Passo 27

Aperte o fixador que liga a biela da barra estabilizadora ao braço de suspensão. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 30 Nm.

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 28

Aperte os fixadores que ligam a junta esférica ao braço de suspensão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°

Substituição: braço inferior da parte dianteira – Seat Leon 1M1. Conselho de especialistas da AUTODOC:
Importante! Certifique-se de utilizar novos fixadores.
Passo 29

Trate todas as juntas do braço. Use massa de cobre.

Passo 30

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 31

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica.
Passo 32

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
Passo 33

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Seat Leon 1M1
Passo 34

Aperte os parafusos da roda. Use o soquete de impacto para roda #17. Use uma chave de catraca.
Passo 35

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 36

Retire os macacos e calços.
