Importante!

Este procedimento de substituição pode ser usado para:
VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.4 Twinport (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.2 Twinport (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.0 12V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.2 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.8 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.7 DI 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.7 DTI 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.4 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.7 CDTI 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.3 CDTI 16V (F08, F68), VAUXHALL Corsa Mk II (C) Hatchback (X01) 1.0 12V (F08, F68) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Todas as peças que necessita substituir – Braço De Suspensão para Corsa Mk II (C) Hatchback (X01) e outros modelos VAUXHALL

Produtos alternativos

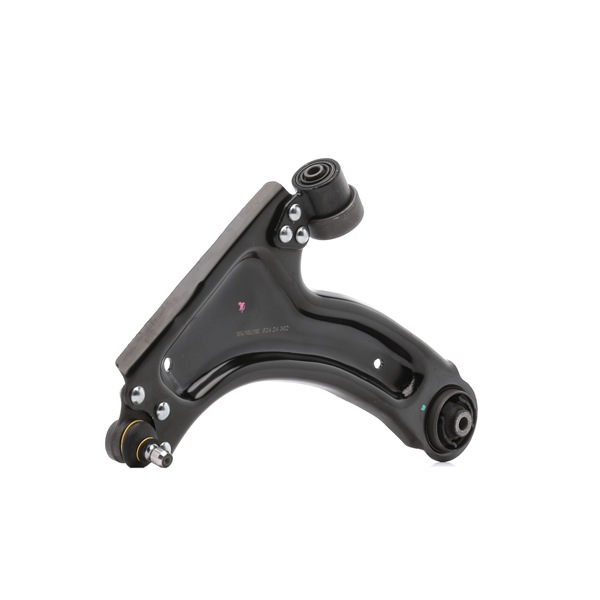

Braço de suspensão

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 16

                      Chave Combinada nº 18

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Ponta de Torx T20

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Pé-de-cabra

                      Punção de arrombar

                      Cinzel plano

                      Martelo

                      Martelo de borracha

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). AUTODOC recomenda:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VAUXHALL CORSA Mk II (C) (W5L, F08) – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Desaparafuse e remova os elementos de fixação da cobertura do arco da roda. Use Torx T20.
Passo 7

Remova a cobertura do arco da roda.
Passo 8

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 9

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 10

Remova o parafuso de fixação. Use um martelo de borracha. Use um saca-pino.
Passo 11

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 12

Desaperte o braço de fixação dianteiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 13

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 14

Desaperte o braço de fixação traseiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 15

Remova o parafuso de fixação.
Passo 16

Desligue a articulação esférica da manga de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 17

Remova o parafuso de fixação.
Passo 18

Remova o braço. Utilize um pé-de-cabra.
Passo 19

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 20

Instale um novo braço.

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Conselho da AUTODOC:
Durante o processo de instalação, use apenas os novos parafusos e porcas.
Passo 21

Instale os parafusos de fixação.
Passo 22

Conecte a articulação esférica à manga de eixo.

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Os profissionais recomendam:
Não danifique a tampa da articulação esférica.
Passo 23

Instale o parafuso de fixação. Use uma chave soquete nº 18. Use uma chave combinada nº 18. Não o aperte.
Passo 24

Aparafuse os fixadores da rótula de suspensão. Use uma chave soquete nº 18. Use uma chave combinada nº 18.
Passo 25

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 26

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 27

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 28

Aperte o fixador da articulação esférica. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 29

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 30

Instale a cobertura da cava da roda no seu local de montagem.
Passo 31

Instale e aperte os elementos de fixação da cobertura do arco da roda. Use Torx T20.
Passo 32

Trate todas as juntas do braço. Use massa de cobre.

Passo 33

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 34

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – VAUXHALL CORSA Mk II (C) (W5L, F08). Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 35

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VAUXHALL CORSA Mk II (C) (W5L, F08)
Passo 36

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 37

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 38

Retire os macacos e calços.
