Importante!

Este procedimento de substituição pode ser usado para:
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.2 Bipower (188BXA1A) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a kit de reparação de suporte do amortecedor no FIAT PUNTO [TUTORIAL DA AUTODOC]

Como mudar cabeçotes do amortecedores da parte dianteira em Fiat Punto 188 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para PUNTO (188) e outros modelos FIAT

Produtos alternativos

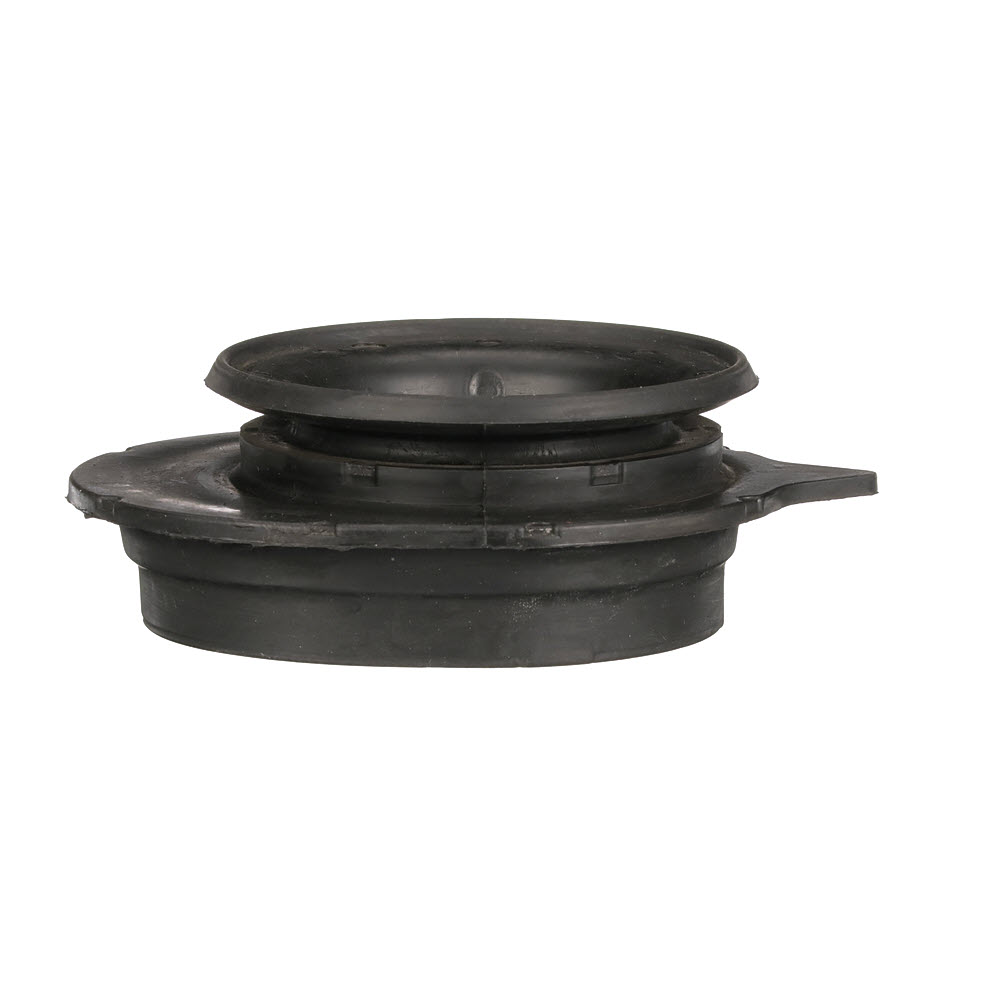

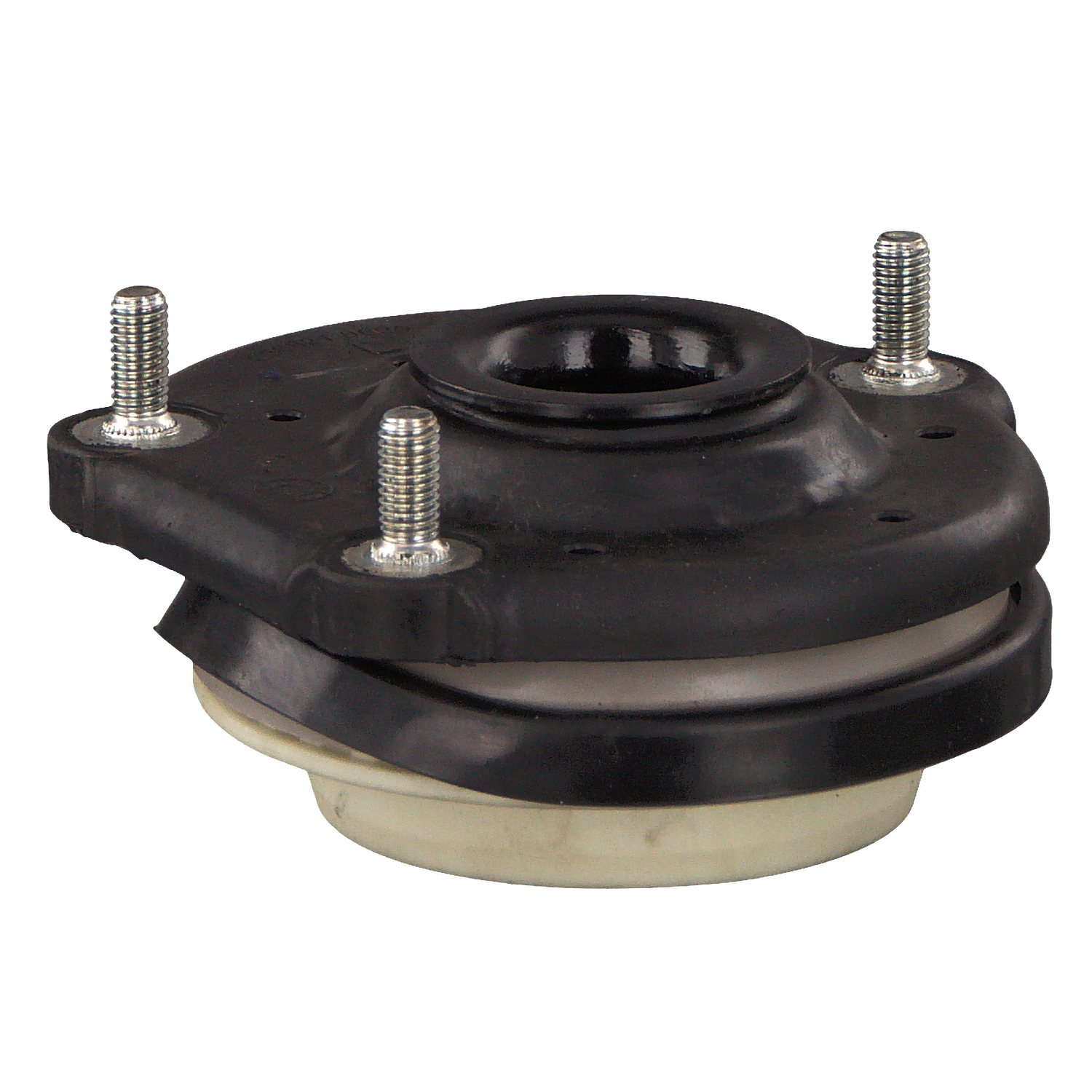

Suporte de apoio do conjunto mola / amortecedor

Kit de reparação, suporte de apoio do conj. mola / amortecedor

SKSS-0670370 STARK Suporte de apoio do conjunto mola / amortecedor

3,61 EUR

Loja

SKSS-0670568 STARK Suporte de apoio do conjunto mola / amortecedor

6,36 EUR

Loja

SKSS-0671180 STARK Suporte de apoio do conjunto mola / amortecedor

12,72 EUR

Loja

SKSS-0670128 STARK Suporte de apoio do conjunto mola / amortecedor

15,76 EUR

Loja

1180S0129 RIDEX Suporte de apoio do conjunto mola / amortecedor

15,76 EUR

Loja

SKSS-0670109 STARK Suporte de apoio do conjunto mola / amortecedor

17,12 EUR

Loja

802 385 SACHS Suporte de apoio do conjunto mola / amortecedor

20,85 EUR

Loja

WM-F 6544 METZGER Kit de reparação, suporte de apoio do conj. mola / amortecedor

21,17 EUR

Loja

SM1810 KYB Kit de reparação, suporte de apoio do conj. mola / amortecedor

21,29 EUR

Loja

KB658.10 SNR Kit de reparação, suporte de apoio do conj. mola / amortecedor

21,91 EUR

Loja

Substituição: cabeçotes do amortecedores – Fiat Punto 188. Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Massa de cobre

                      Chave Combinada №17

                      Chave Combinada №19

                      Chave Combinada №27

                      Chave de caixa n.º 15

                      Chave Hexagonal №H5

                      Soquete de impacto para roda nº 17

                      Chave dinamométrica

                      Vira-macho

                      Martelo

                      Chave de fenda plana

                      Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – Fiat Punto 188. AUTODOC recomenda:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Todo o trabalho deve ser feito com o motor parado.

Substituição: cabeçotes do amortecedores – Fiat Punto 188. Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.

Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Fiat Punto 188
Passo 5

Retire a roda.
Passo 6

Retire a fixação do cabo do sensor ABS do suporte amortecedor. Use uma chave de fenda plana.
Passo 7

Desligar a mangueira do travão do suporte do amortecedor. Use uma chave de fenda plana.
Passo 8.1

Desaperte a fixação inferior do suporte do amortecedor.

Passo 8.2

Use uma chave soquete nº 15. Use uma chave combinada nº 17.
Passo 9

Retire os parafusos de fixação. Use um martelo.
Passo 10

Desligar a manga de eixo do suporte do amortecedor. Use uma chave de fenda plana.
Passo 11

Abaixar o automóvel.

Passo 12

Abra o capô.
Passo 13

Desaperte a fixação do suporte superior do braço do amortecedor. Use uma chave combinada nº 19. Use uma chave de tarraxa.

Substituição: cabeçotes do amortecedores – Fiat Punto 188. Conselho:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 14

Remova o suporte de suspensão.
Passo 15

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – Fiat Punto 188. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 16

Comprima a mola.
Passo 17

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave combinada nº 27. Use uma chave de tarraxa.
Passo 18

Remova a montagem do suporte superior.
Passo 19

Limpe o assento de montagem da coluna de suspensão. Use uma escova metálica.

Passo 20

Instalar uma nova montagem de suporte.
Passo 21

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 27. Use uma chave de torque. Aperte-o para o torque de 55 Nm.

Substituição: cabeçotes do amortecedores – Fiat Punto 188. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 22

Solte a mola.

Passo 23

Retire a coluna de suspensão montada.

Passo 24

Instale o amortecedor no arco da roda.

Passo 25

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Fiat Punto 188
Passo 26

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 27

Feche o capô.
Passo 28

Elevar a parte dianteira do carro e fixar em suportes.

Passo 29

Fixe o suporte do amortecedor na manga de eixo. Use uma chave de fenda plana.

Passo 30

Instale os parafusos de fixação.

Passo 31.1

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo.

Passo 31.2

Use uma chave soquete nº 15. Use uma chave combinada nº 17. Use uma chave de torque. Aperte-o para o torque de 75 Nm.
Passo 32

Fixe a mangueira de travão na barra de suporte.
Passo 33

Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor.
Passo 34

Trate os fixadores do amortecedor. Use massa de cobre.

Passo 35

Limpe o local de montagem do aro do pneu. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.

Passo 36

Instale a roda.

Substituição: cabeçotes do amortecedores – Fiat Punto 188. Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 37

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.

Passo 38

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 98 Nm.

Passo 39

Retire os macacos e calços.
