Como mudar cabeçotes do amortecedores da parte dianteira em Renault Clio 3 - guia de substituição

downloads: 4

Importante!

Este procedimento de substituição pode ser usado para:
RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR0H, CR0H, CR1S, BR1S), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR1C, CR1C), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V (BR0C, BR0K, CR0C, CR0K), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir cabeçotes do amortecedores no RENAULT CLIO 3 [TUTORIAL AUTODOC]

Como mudar cabeçotes do amortecedores da parte dianteira em Renault Clio 3 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para Clio III Hatchback (BR0/1, CR0/1) e outros modelos RENAULT

Produtos alternativos

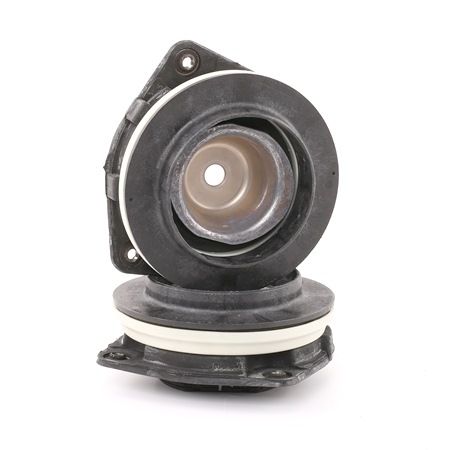

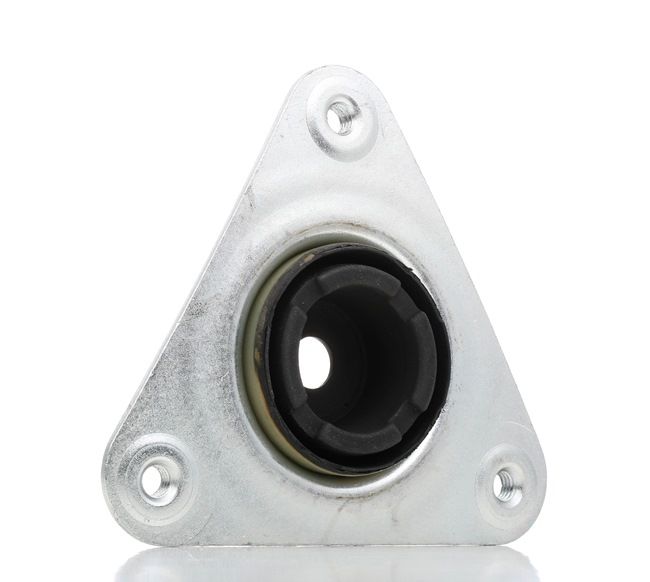

Suporte de apoio do conjunto mola / amortecedor

31666 ORIGINAL IMPERIUM Prato da mola

4,91 EUR

Loja

A8R008MT Magnum Technology Prato da mola

6,92 EUR

Loja

172625 FEBI BILSTEIN Prato da mola

7,97 EUR

Loja

V46-0749 VAICO Prato da mola

8,61 EUR

Loja

06847 Metalcaucho Prato da mola

9,08 EUR

Loja

Substituição: cabeçotes do amortecedores – Renault Clio 3. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 18

                      Chave de caixa n.º 10

                      Chave de caixa n.º 13

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Ponta hexagonal n.º H6

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Vira-macho

                      Pé-de-cabra

                      Ferramenta de remoção do clipe

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – Renault Clio 3. Conselho da AUTODOC:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - Renault Clio 3

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire o vedante da grelha do capô.
Passo 4

Remova os clipes da grelha da capota. Use uma ferramenta de remoção de clipe.
Passo 5

Eleve e retire a grelha do capô.
Passo 6

Desaperte os fixadores da cobertura do suporte da suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 7

Remova a tampa de proteção do suporte do amortecedor.
Passo 8

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 9

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 10

Fixe as rodas com os calços.
Passo 11

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 12

Elevar a parte dianteira do carro e fixar em suportes.
Passo 13

Desaperte os parafusos da roda.

Substituição: cabeçotes do amortecedores – Renault Clio 3. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 14

Retire a roda.
Passo 15

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 16

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 17

Remova a barra estabilizadora.
Passo 18

Desconecte os fios do sensor ABS. Utilize um pé-de-cabra.
Passo 19

Limpe o fixador do suporte que conecta a mangueira de travão ao amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 20

Desaperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 21

Desligue o suporte de montagem da mangueira do travão.
Passo 22

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 23

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 24

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 25

Retire os parafusos de fixação.
Passo 26

Desligar a manga de eixo do suporte do amortecedor.
Passo 27

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Renault Clio 3 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 28

Remova o suporte de suspensão.
Passo 29

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – Renault Clio 3. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 30

Comprima a mola.
Passo 31

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 32

Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 33

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – Renault Clio 3. Conselho da AUTODOC:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 34

Instale o novo suporte superior do amortecedor.
Passo 35

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 18. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 62 Nm.

Substituição: cabeçotes do amortecedores – Renault Clio 3. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36

Trate a haste da coluna do amortecedor. Use massa de cobre.

Passo 37

Solte a mola.
Passo 38

Retire a coluna de suspensão montada.
Passo 39

Trate dos assentos de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 40

Instale o amortecedor no arco da roda.
Passo 41

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Renault Clio 3
Passo 42

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 43

Fixe o suporte do amortecedor na manga de eixo.
Passo 44

Instale os parafusos de fixação.
Passo 45

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 46

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – Renault Clio 3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 47

Fixe o suporte de fixação da mangueira do travão.
Passo 48

Aperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 49

Conecte os fios do sensor ABS.
Passo 50

Instale o terminal do estabilizador transversal.
Passo 51

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 44 Nm.
Passo 52

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 105 Nm.
Passo 53

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 54

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 55

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – Renault Clio 3. Depois de aplicar o spray, espere alguns minutos.
Passo 56

Instale a roda.

Substituição: cabeçotes do amortecedores – Renault Clio 3. Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 57

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 58

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 105 Nm.
Passo 59

Retire os macacos e calços.
Passo 60

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 21 Nm.
Passo 61

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 62

Instale a tampa de proteção do suporte do amortecedor.
Passo 63

Aparafuse os fixadores da tampa do suporte da suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 64

Instale e fixe a grelha do capô.
Passo 65

Instale os clipes da grelha da capota.

Passo 66

Instale o vedante da grelha do capô.
Passo 67

Remova a proteção do guarda-lamas.
Passo 68

Feche o capô.

Considera que este manual seja útil?

Por favor, classifique este manual numa escala de 1 a 5. Se tiver alguma questão, não hesite em perguntar-nos.
