Como mudar cabeçotes do amortecedores da parte dianteira em VW Polo 9N - guia de substituição
downloads:
1
Visualizações:
6
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
VW POLO (9N_) 1.9 TDI,
VW POLO (9N_) 1.4 TDI,
VW POLO (9N_) 1.2 12V,
VW POLO (9N_) 1.9 SDI,
VW POLO (9N_) 1.2,
VW POLO (9N_) 1.4 16V,
VW POLO (9N_) 1.4 FSI,
VW POLO (9N_) 1.9 TDI,
VW POLO (9N_) 1.4 TDI,
VW POLO (9N_) 1.4 TDI,
VW POLO (9N_) 1.8 GTI,
VW POLO (9N_) 1.4 16V,
VW POLO (9N_) 1.6 16V,
VW POLO (9N_) 1.8 GTi Cup Edition,
VW POLO (9N_) 1.2,
VW POLO (9N_) 1.2 12V,
VW POLO (9N_) 1.4,
VW POLO (9N_) 1.4 BiFuel
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

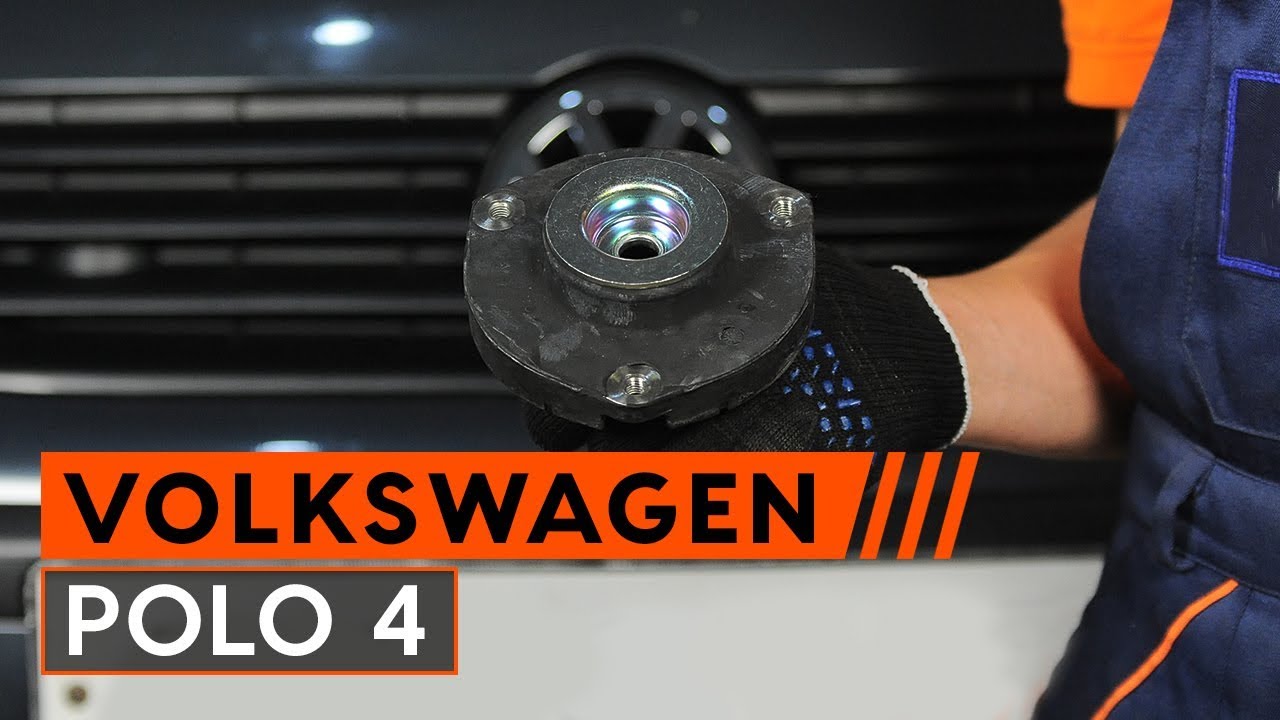

Como substituir cabeçotes amortecedores no VW POLO 4 [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para POLO (9N_) e outros modelos VW
Substituição: cabeçotes do amortecedores – VW Polo 9N. Os especialistas da AUTODOC recomendam:
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VW Polo 9N – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3
Elevar a parte dianteira do carro e fixar em suportes.
Passo 4
Desaperte os parafusos da roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Polo 9N
Passo 5
Retire a roda.
Passo 6
Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 7
Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8
Remova a barra estabilizadora.
Passo 9
Retire a fixação do cabo do sensor ABS do suporte amortecedor. Use uma chave de fenda plana.
Passo 10
Desaperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 11
Retire a mangueira de travão do suporte do amortecedor.
Passo 12
Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 13
Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave soquete nº 18. Use XZN #14. Use uma chave de tarraxa.
Passo 14
Remova o parafuso de fixação.
Passo 15
Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 16
Desligar a manga de eixo do suporte do amortecedor. Use um martelo.
Passo 17
Abaixar o automóvel.
Passo 18
Abra o capô.
Passo 19
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 20
Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de catraca.
AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. VW Polo 9N
Passo 21
Remova o suporte de suspensão.
Passo 22
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: cabeçotes do amortecedores – VW Polo 9N. Conselho da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 23
Comprima a mola.
Passo 24
Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 25
Remova a porca do suporte do pistão. Use uma chave combinada nº 21. Use HEX n.º H6 Use uma chave de catraca.
Passo 26
Remova a montagem do suporte superior. Use uma chave de fenda plana.
Substituição: cabeçotes do amortecedores – VW Polo 9N. AUTODOC recomenda:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 27
Instalar uma nova montagem de suporte.
Passo 28
Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 21. Use HEX n.º H6 Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Substituição: cabeçotes do amortecedores – VW Polo 9N. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 29
Solte a mola.
Passo 30
Retire a coluna de suspensão montada.
Passo 31
Instale o amortecedor no arco da roda.
AUTODOC recomenda:
VW Polo 9N – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 32
Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 33
Remova a proteção do guarda-lamas.
Passo 34
Feche o capô.
Passo 35
Elevar a parte dianteira do carro e fixar em suportes.
Passo 36
Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 37
Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 38
Fixe o suporte do amortecedor na manga de eixo.
Passo 39
Instale o parafuso de fixação.
Passo 40
Retire o suporte por baixo do braço.
AUTODOC recomenda:
VW Polo 9N – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 41
Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 18. Use XZN #14. Use uma chave de torque. Aperte-o para o torque de 60 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 42
Fixe a mangueira de travão na barra de suporte.
Passo 43
Aperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 44
Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor. Use alicates de bomba de água.
Passo 45
Instale o terminal do estabilizador transversal.
Passo 46
Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 47
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 48
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – VW Polo 9N. Depois de aplicar o spray, espere alguns minutos.
Passo 49
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Polo 9N
Passo 50
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 51
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 52
Retire os macacos e calços.
