Importante!
Este procedimento de substituição pode ser usado para:
MINI Hatchback (R50, R53) One,
MINI Hatchback (R50, R53) Cooper,
MINI Hatchback (R50, R53) Cooper S,
MINI Hatchback (R50, R53) One D,
MINI Hatchback (R50, R53) Works,
MINI Hatchback (R50, R53) Cooper S,
MINI Hatchback (R50, R53) One D,
MINI Hatchback (R50, R53) One,
MINI Hatchback (R50, R53) John Cooper Works
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

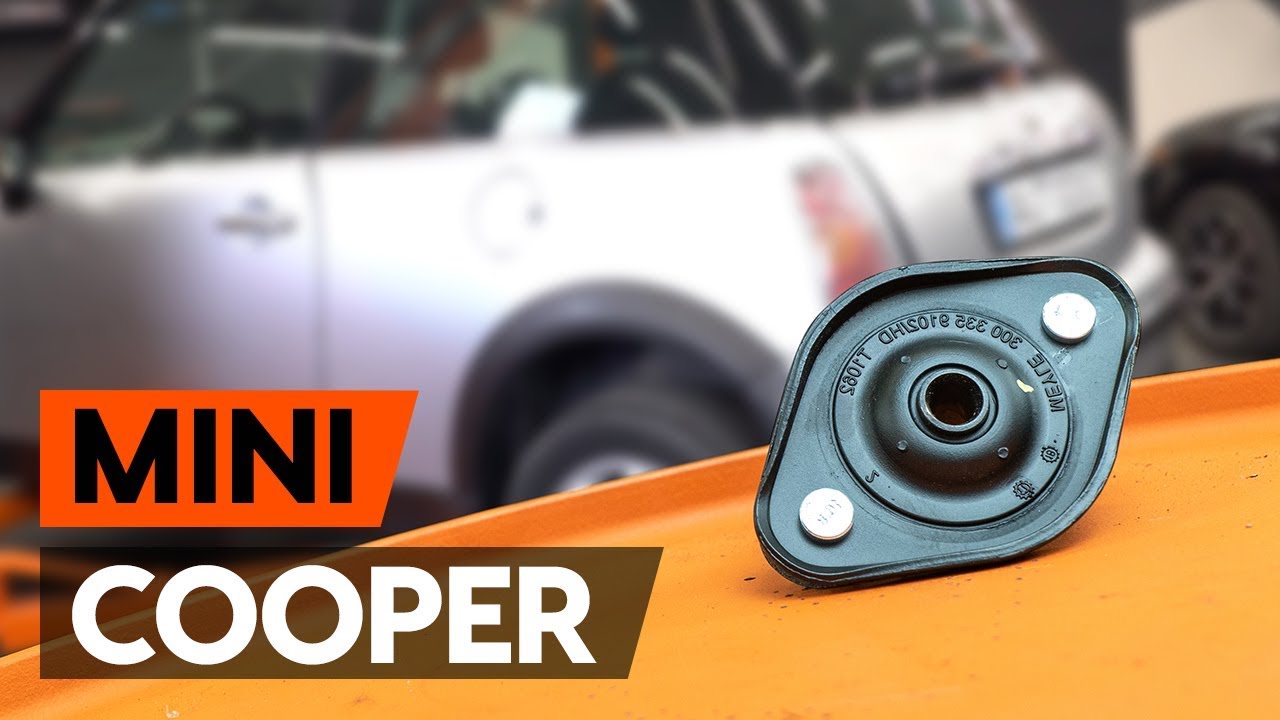

Como trocar cabeçotes amortecedores MINI COOPER 1 (R50, R53) [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para Hatchback (R50, R53) e outros modelos MINI
Substituição: cabeçotes do amortecedores – Mini R50, R53. AUTODOC recomenda:
O procedimento de substituição é idêntico para os apoios da coluna dos amortecedores esquerdo e direito da suspensão traseira.
Todos os apoios da coluna dos amortecedores traseiros devem ser substituídas em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mini R50, R53 – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3
Elevar a parte traseira do carro e fixar em suportes.
Passo 4
Desaperte os parafusos da roda.
Substituição: cabeçotes do amortecedores – Mini R50, R53. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5
Retire a roda.
Passo 6
Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 7
Desaperte a fixação inferior do suporte do amortecedor. Use uma chave soquete nº 21. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 8
Desligue a instalação elétrica e a mangueira do travão do braço de suporte do amortecedor.
Passo 9
Desaperte a fixação do suporte superior do braço do amortecedor. Use uma chave soquete nº 13. Use uma chave de catraca.
AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Mini R50, R53
Passo 10
Remova o suporte de suspensão.
Passo 11
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: cabeçotes do amortecedores – Mini R50, R53. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 12
Comprima a mola.
Passo 13
Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave combinada nº 19. Use uma chave de catraca.
Passo 14
Remova o suporte superior.
Passo 15
Instale o suporte superior do amortecedor.
Passo 16
Aperte a porca do suporte do amortecedor da haste do pistão. Use HEX n.º H6. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Substituição: cabeçotes do amortecedores – Mini R50, R53. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 17
Solte a mola.
Passo 18
Retire a coluna de suspensão montada.
Passo 19
Instale o amortecedor no arco da roda.
Passo 20
Apertar o suporte superior do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 56 Nm.
Passo 21
Instale o fixador inferior da coluna do amortecedor.
AUTODOC recomenda:
Mini R50, R53 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 22
Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 23
Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 24
Remova o suporte por baixo do braço traseiro.
AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – Mini R50, R53. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 25
Limpe o local de montagem do aro do pneu. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 26
Instale a roda.
Substituição: cabeçotes do amortecedores – Mini R50, R53. Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 27
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 29
Retire os macacos e calços.
