Importante!

Este procedimento de substituição pode ser usado para:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 3.6 FSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 FSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

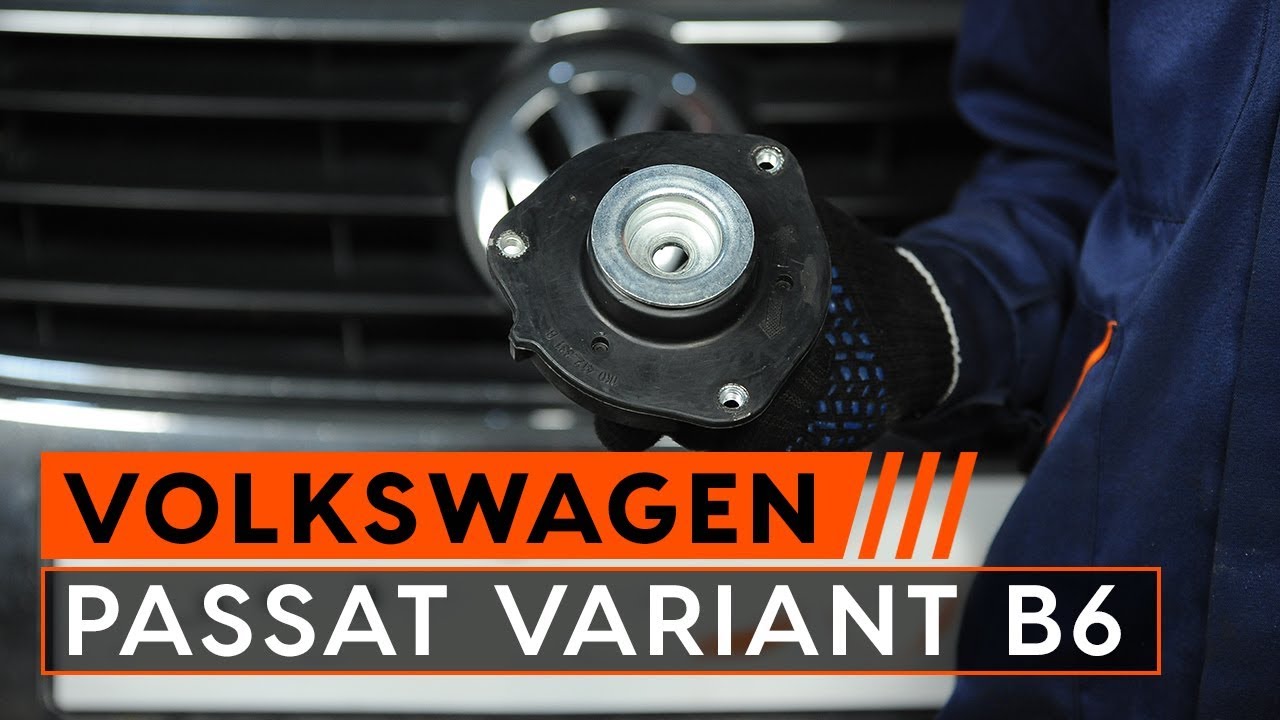

Como trocar cabeçotes amortecedores VW PASSAT VARIANT B6 3C [TUTORIAL AUTODOC]

Como mudar cabeçotes do amortecedores da parte traseira em VW Passat 3C B6 Variant - guia de substituição

Produtos alternativos

Suporte de apoio do conjunto mola / amortecedor

Substituição: cabeçotes do amortecedores – VW Passat Variant B6. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave de caixa n.º 16

                      Ponta de Torx T25

                      Chave Combinada nº 17

                      Chave Combinada nº 21

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Chave inglesa

                      Pé-de-cabra

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – VW Passat B6 3C Variant. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os suportes do amortecedor direito e esquerdo da suspensão traseira.
Ambas as colunas de suspensão traseiras devem ser substituídas em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Todo o trabalho deve ser feito com o motor parado.

Substituição: cabeçotes do amortecedores – VW Passat 3C B6 Variant. Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: cabeçotes do amortecedores – VW Passat B6 3C Variant. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 7

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 8

Desaperte a fixação inferior do amortecedor. Use uma chave combinada nº 21.
Passo 9

Remova o parafuso de fixação. Utilize um pé-de-cabra.

Passo 10

Solte a parte inferior do amortecedor.
Passo 11

Baixe o macaco de transmissão hidráulica em 10-15 cm.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – VW Passat Variant B6. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 12

Desaparafuse e remova os elementos de fixação da cobertura do arco da roda. Use Torx T25. Use uma chave de catraca.
Passo 13

Desaperte a fixação superior do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.

Substituição: cabeçotes do amortecedores – VW Passat 3C B6 Variant. AUTODOC recomenda:
Para evitar ferimentos, segure o amortecedor ao desapertar os parafusos de fixação.
Passo 14

Remova o amortecedor.
Passo 15

Remova a tampa protetora do suporte do amortecedor. Utilize um pé-de-cabra.
Passo 16

Limpe o elemento de fixação de componentes do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 17

Retire a fixação da haste do pistão do amortecedor. Use uma chave combinada nº 17. Use uma chave inglesa.
Passo 18

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.
Passo 19

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – VW Passat B6 3C Variant. Os profissionais recomendam:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 20

Instale o novo apoio do amortecedor.
Passo 21

Instale o suporte, a coifa e o batente de encosto do amortecedor no novo amortecedor.
Passo 22

Aperte a fixação superior da haste do amortecedor. Use uma chave combinada nº 17. Use uma chave inglesa. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 23

Trate do elemento fixador da haste do amortecedor. Use massa de cobre.
Passo 24

Instale a tampa de proteção de suporte do amortecedor.
Passo 25

Limpe os locais de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 26

Coloque o amortecedor no arco da roda e fixe-o.

Substituição: cabeçotes do amortecedores – VW Passat Variant B6. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure o amortecedor com cuidado ao apertar os parafusos de fixação.
Passo 27

Apertar a fixação superior do amortecedor. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+45°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 28

Instale e aperte os elementos de fixação da cobertura do arco da roda. Use Torx T25. Use uma chave de catraca.
Passo 29

Instale o parafuso de fixação. Conecte a parte inferior do amortecedor.
Passo 30

Aperte a fixação inferior do amortecedor. Use uma chave combinada nº 21. Use uma chave de torque. Aperte-o para o torque de 180 Nm.
Passo 31

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 32

Remova o suporte sob a ponta de eixo.

AUTODOC recomenda:
VW Passat 3C B6 Variant – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 33

Trate os fixadores do amortecedor. Use massa de cobre.

Passo 34

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 35

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: cabeçotes do amortecedores – VW Passat B6 3C Variant. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 36

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Passat Variant B6
Passo 37

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 38

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 39

Retire os macacos e calços.
