Importante!

Este procedimento de substituição pode ser usado para:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

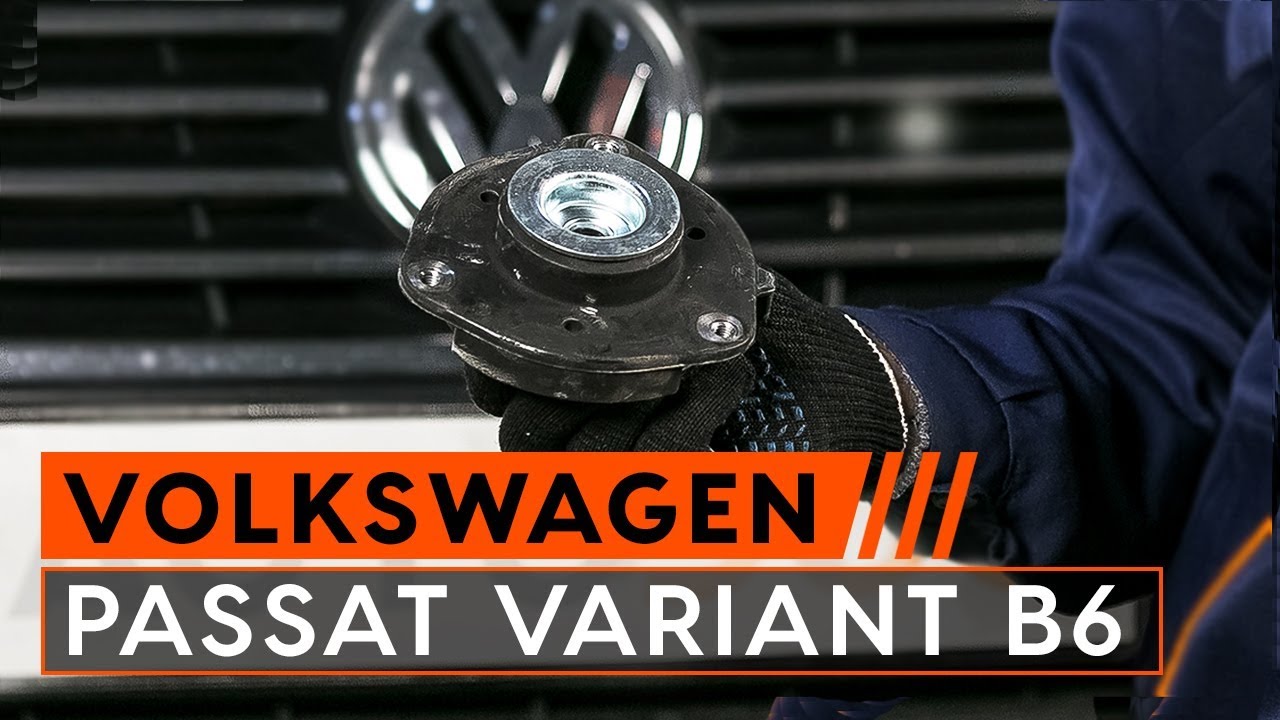

Como trocar cabeçotes amortecedores VW PASSAT VARIANT B6 3C [TUTORIAL AUTODOC]

Como mudar cabeçotes do amortecedores da parte dianteira em VW Passat 3C B6 Variant - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para Passat Variant (3C5) e outros modelos VW

Suporte de apoio do conjunto mola / amortecedor

Kit de reparação, suporte de apoio do conj. mola / amortecedor

Rolamento de rolos, suporte apoio do conj. mola / amortecedor

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 2.0 TDI Diesel (120 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 1.6 FSI Gasolina (115 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 2.0 FSI Gasolina (150 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 1.9 TDI Diesel (105 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 1.6 Gasolina (102 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 2.0 TDI Diesel (122 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 2.0 TDI Diesel (136 cv)

        Suporte de apoio do conjunto mola / amortecedor para VW Passat Variant (3C5) 2.0 TFSI Gasolina (200 cv)

Substituição: cabeçotes do amortecedores – VW Passat Variant B6. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 19

                        Chave Combinada nº 21

                        Chave de caixa n.º 13

                        Chave de caixa n.º 17

                        Chave de caixa n.º 18

                        Chave de caixa n.º 21

                        Chave de caixa n.º 24

                        Ponta hexagonal n.º H5

                        Ponta hexagonal n.º H6

                        Ponta de Torx T30

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Martelo

                        Chave De Fenda Plana

                        Extrator de articulação esférica

                        Pé-de-cabra

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – VW Passat 3C5. Os especialistas da AUTODOC recomendam:

Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Todo o trabalho deve ser feito com o motor parado.

Substituição: cabeçotes do amortecedores – VW Passat Variant B6. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: cabeçotes do amortecedores – VW Passat 3C B6 Variant. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Desconecte os fios do sensor ABS. Utilize um pé-de-cabra.
Passo 7

Desligue o soquete elétrico do sensor de ABS. Use uma chave de fenda plana.
Passo 8

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.

Passo 9

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 21. Use uma chave de tarraxa. Use uma chave de catraca.
Passo 10

Retire a pinça de travão em conjunto com o seu suporte.

Substituição: cabeçotes do amortecedores – VW Passat 3C5. AUTODOC recomenda:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 11

Limpe os elementos de fixação do disco de travão. Use uma escova metálica. Use spray WD-40.

Passo 12

Desaperte a fixação do disco de travão. Use Torx T30. Use uma chave de catraca.
Passo 13

Remova o disco de travão.
Passo 14

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 15

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.

Passo 16

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 19. Use HEX n.º H5. Use uma chave de catraca.
Passo 17

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 18

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 19

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 20

Limpe a fixação do cubo da roda. Use uma escova metálica. Use spray WD-40.

Passo 21

Desaperte a porca do eixo do cubo da roda. Use uma chave soquete nº 24.
Passo 22

Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.

Passo 23

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 24

Desconecte o braço inferior da manga de eixo. Utilize um pé-de-cabra.
Passo 25

Remova o eixo de transmissão do cubo da roda.
Passo 26

Abaixar o automóvel. Abra o capô.
Passo 27

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 28

Retire o vedante da grelha do capô.
Passo 29

Remova os grampos da grelha da estrutura de plástico.
Passo 30

Eleve e retire a grelha do capô.
Passo 31

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 32

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. VW Passat Variant B6
Passo 33

Remova o suporte de suspensão.
Passo 34

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – VW Passat 3C B6 Variant. Conselho:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 35

Comprima a mola.

Passo 36

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 37

Remova a porca do suporte do pistão. Use uma chave combinada nº 21. Use HEX n.º H6. Use uma chave de catraca.
Passo 38

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – VW Passat 3C5. Conselho de especialistas da AUTODOC:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 39

Instale o suporte superior e o rolamento do suporte.
Passo 40

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 21. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: cabeçotes do amortecedores – VW Passat Variant B6. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 41

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 42

Solte a mola.

Passo 43

Retire a coluna de suspensão montada.
Passo 44

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 45

Instale o amortecedor no arco da roda.

AUTODOC recomenda:
VW Passat 3C B6 Variant – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 46

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 47

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.

Passo 48

Instale e fixe a grelha do capô.
Passo 49

Instale os fixadores da carenagem da grelha de plástico do limpa para-brisas.
Passo 50

Instale o vedante da grelha do capô. Remova a proteção do guarda-lamas.
Passo 51

Feche o capô. Elevar a parte dianteira do carro e fixar em suportes.
Passo 52

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 53

Instale o eixo de transmissão no cubo da roda.
Passo 54

Conecte o braço inferior à manga de eixo.

Passo 55

Aperte o fixador da articulação esférica. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 56

Aperte o cubo. Use uma chave soquete nº 24. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 57

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 19. Use HEX n.º H5. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 58

Instale o disco de travão.
Passo 59

Aperte a fixação do disco de travão. Use Torx T30. Use uma chave de torque. Aperte-o para o torque de 4 Nm.
Passo 60

Instale a pinça de travão em conjunto com o seu suporte.
Passo 61

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 200 Nm.
Passo 62

Conecte os fios do sensor ABS.
Passo 63

Conecte o soquete elétrico do sensor de ABS. Use um martelo.
Passo 64

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 65

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 66

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 67

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – VW Passat 3C B6 Variant. Depois de aplicar o spray, espere alguns minutos.
Passo 68

Instale a roda.

Substituição: cabeçotes do amortecedores – VW Passat 3C5. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 69

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 70

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 71

Retire os macacos e calços.
