Todo o trabalho deve ser feito com o motor parado.

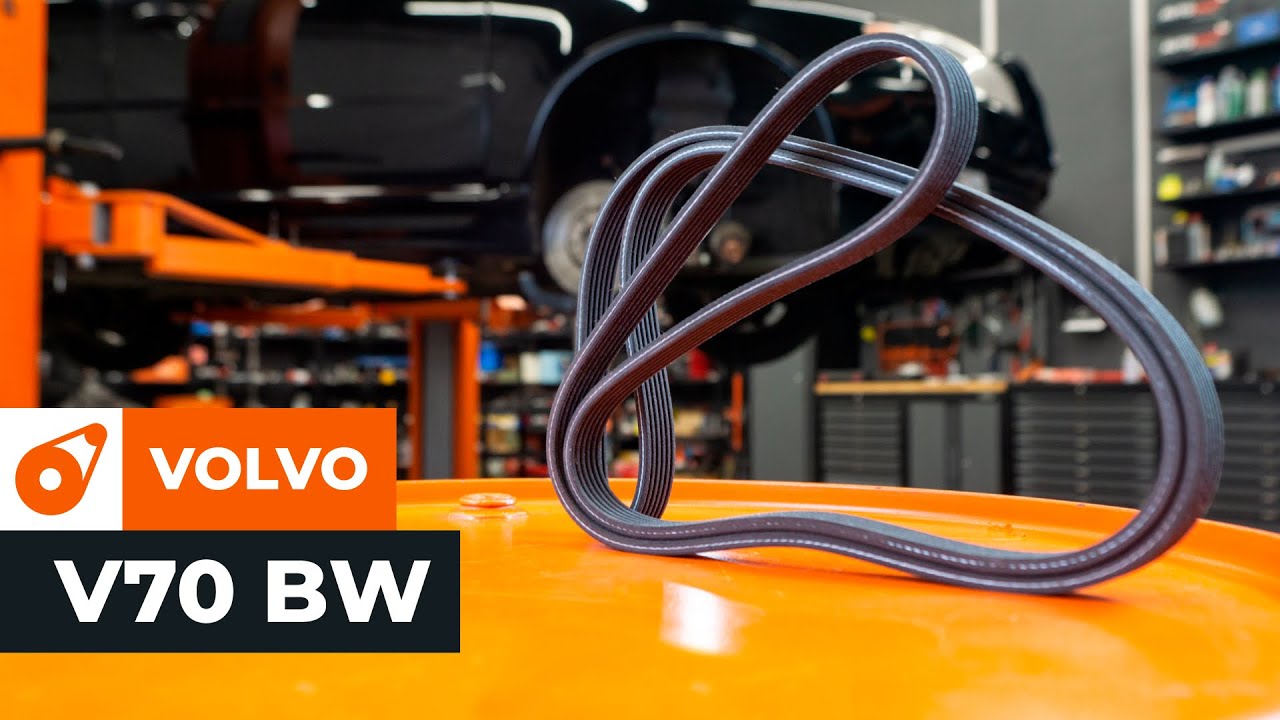

Substituição: correia trapezoidal estriada – Volvo V70 BW. Utilize o seguinte procedimento:
Passo 1
Fixe as rodas com os calços.
Passo 2
Afrouxe os parafusos da roda. Use o soquete de impacto para roda #19. Use uma chave de tarraxa.
Passo 3
Eleve o veículo.
Substituição: correia trapezoidal estriada – Volvo V70 BW. Os especialistas da AUTODOC recomendam:
Se estiver a utilizar um macaco, certifique-se de que este assenta sobre uma superfície plana sem desníveis.Certifique-se de fixar adicionalmente o automóvel com preguiças.
Passo 4
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Volvo V70 BW
Passo 5
Retire a roda.
Passo 6
Desaperte os fixadores da cobertura da cava da roda. Mova a peça para o lado. Use Torx T30. Use uma chave de catraca.
Passo 7
Puxe para o lado a polia do tensor da correia trapezoidal estriada. Use uma barra de extensão para chaves de caixa de 1/2".
Passo 8
Desmonte a correia poly-V da polia.
Passo 9
Coloque a polia tensora na sua posição inicial.
Passo 10
Desaparafuse os elementos de fixação do tensor da correia. Use uma chave combinada nº 10.
Verifique o estado da polia tensora e da polia intermediária. Substitua-as, se necessário.
Passo 14
Monte a correia poly-V nova.
Passo 15
Monte o tensor da correia poly-V novo.
Passo 16
Instale os parafusos de fixação.
Passo 17
Aperte os elementos de fixação do tensor da correia poly-V. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 24 Nm.
Passo 18
Puxe para o lado a polia do tensor da correia trapezoidal estriada. Use uma barra de extensão para chaves de caixa de 1/2".
Passo 19
Coloque a correia serpentina na polia do eixo de manivela.
Passo 20
Coloque a polia tensora na sua posição inicial.
Passo 21
Rode a cambota várias vezes para verificar se a nova correia poly-V está a funcionar corretamente. Use uma chave soquete nº 21. Use uma chave de catraca.
AUTODOC recomenda:
Certifique-se de que a correia trapezoidal estriada encaixa-se perfeitamente em todas as polias.Assegure-se de que a correia poly-V está devidamente esticada.
Passo 22
Instale a cobertura da cava da roda no seu local de montagem. Aparafuse os fixadores. Use Torx T30. Use uma chave de catraca.
Passo 23
Instale a roda.
Substituição: correia trapezoidal estriada – Volvo V70 BW. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 24
Aperte os parafusos da roda. Use o soquete de impacto para roda #19. Use uma chave de catraca.
Passo 25
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 26
Retire os macacos e calços.
Passo 27
Ligue o motor por alguns minutos. Isso é necessário para garantir que o componente funcione corretamente.
Passo 28
Desligue o motor.
