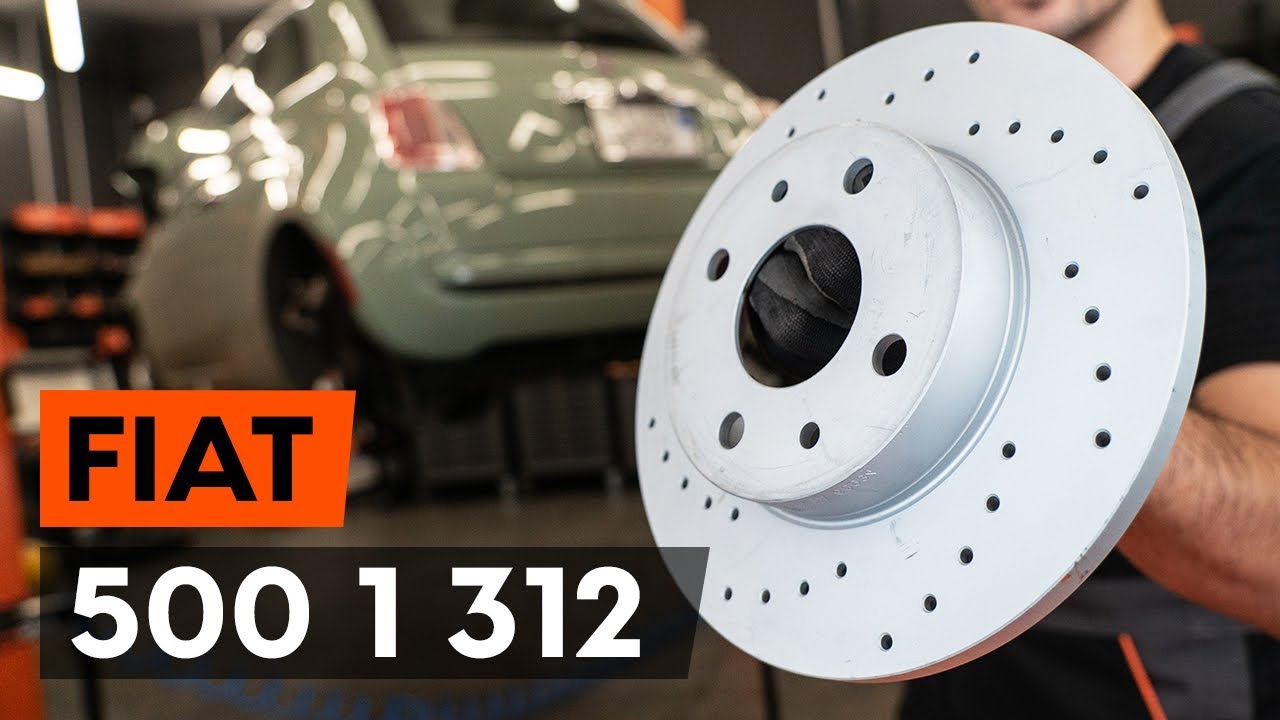

Substituição: discos de travão – Fiat 500 312. Os especialistas da AUTODOC recomendam:
Substitua os discos de travão no carro Fiat 500 312 em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Fiat 500 312 – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2
Fixe as rodas com os calços.
Passo 3
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4
Elevar a parte traseira do carro e fixar em suportes.
Passo 5
Desaperte os parafusos da roda.
Substituição: discos de travão – Fiat 500 312. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6
Retire a roda.
Passo 7
Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 8
Desaparafuse a fixação de pinça de travão. Use uma chave soquete nº 13. Use uma chave combinada nº 17. Use uma chave de catraca.
Passo 9
Retire a pinça de travão.
Substituição: discos de travão – Fiat 500 312. AUTODOC recomenda:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.
Passo 10
Remover as pastilhas de travão. Utilize um pé-de-cabra.
Passo 11
Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 12
Desaperte a fixação da braçadeira da pinça. Use uma chave combinada nº 13.
Passo 13
Retire a braçadeira da pinça.
Passo 14
Limpe a superfície do disco de travão. Use uma escova metálica. Use spray WD-40.
Passo 15
Desaperte a fixação do disco de travão. Use uma chave soquete nº 12. Use uma chave de catraca.
Substituição: discos de travão – Fiat 500 312. Conselho da AUTODOC:
Se necessário, utilize um martelo de borracha.
Passo 16
Remova o disco de travão.
Passo 17
Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 18
Instale o disco de travão.
Passo 19
Aperte a fixação do disco de travão. Use uma chave soquete nº 12. Use uma chave de torque. Aperte-o para o torque de 9 Nm.
Passo 20
Instale a braçadeira da pinça do travão.
Passo 21
Aperte a braçadeira da pinça do travão. Use uma chave combinada nº 13. Use uma chave de torque. Aperte-o para o torque de 54 Nm.
Passo 22
Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: discos de travão – Fiat 500 312. Depois de aplicar o spray, espere alguns minutos.
Passo 23
Instale as pastilhas de travão.
Passo 24
Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.
Substituição: discos de travão – Fiat 500 312. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 25
Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 26
Instale a pinça do travão e fixe-o. Use uma chave combinada nº 17. Use uma chave soquete nº 13. Use uma chave de catraca. Use uma chave de torque. Aperte-o para o torque de 27 Nm.
Passo 27
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: discos de travão – Fiat 500 312. Depois de aplicar o spray, espere alguns minutos.
Passo 28
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 29
Instale a roda.
Substituição: discos de travão – Fiat 500 312. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 30
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 31
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 98 Nm.
AUTODOC recomenda:
Important! Substituição: discos de travão – Fiat 500 312. Verifique o nível de líquido dos travões no depósito e encha-o, caso seja necessário.
Passo 32
Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
AUTODOC recomenda:
Fiat 500 312 – Sem ligar o motor, pressione várias vezes o pedal do travão até que esteja bem firme.
Passo 33
Retire os macacos e calços.
