Como mudar molas de suspensão da parte dianteira em Citroen C3 1 - guia de substituição

downloads: 5

Importante!

Este procedimento de substituição pode ser usado para:
CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

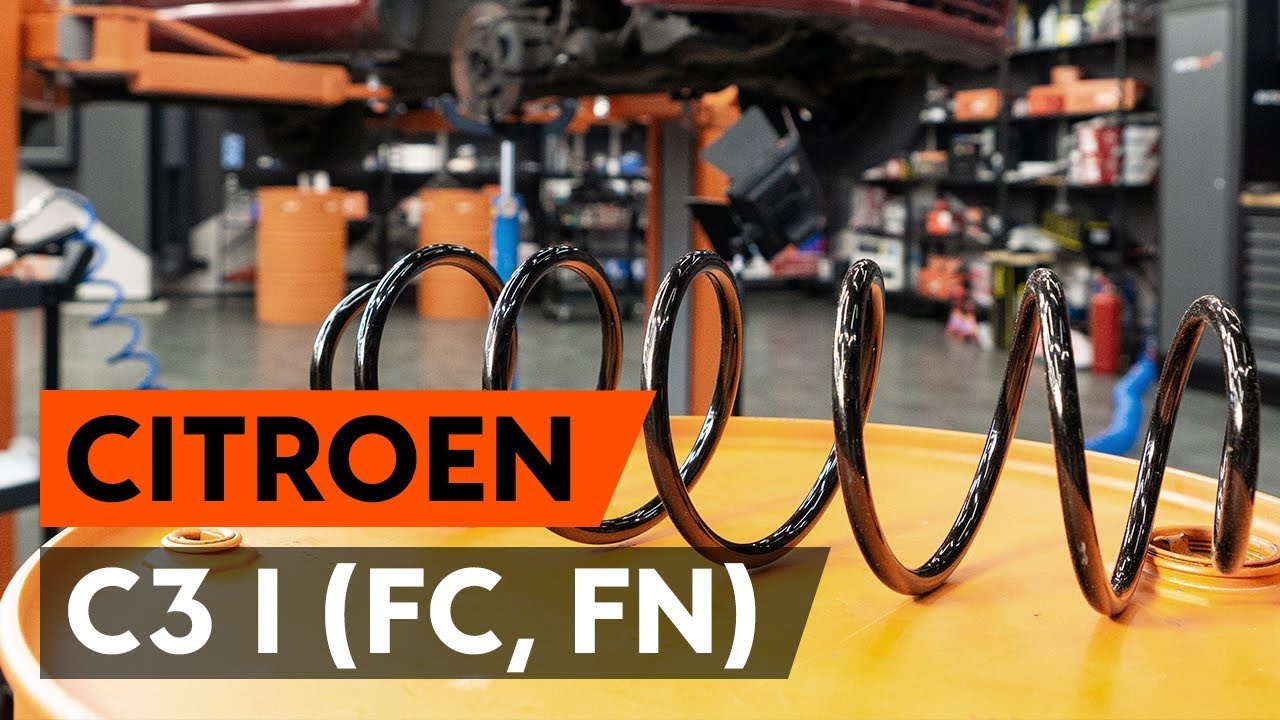

Como substituir molas de suspensão dianteira no CITROEN C3 1 (FC, FN) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em Citroen C3 1 - guia de substituição

Produtos alternativos

Mola de suspensão

Substituição: molas de suspensão – Citroen C3 1. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 16

                      Chave Combinada nº 17

                      Chave Combinada nº 22

                      Chave de caixa n.º 16

                      Chave de caixa n.º 17

                      Chave de caixa n.º 19

                      Chave de caixa n.º 22

                      Chave de caixa n.º 30

                      ponta hexagonal n.º H7

                      Ponta de Torx T30

                      Soquete de impacto para roda nº 17

                      Chave do amortecedor

                      Chave de catraca

                      Chave dinamométrica

                      Cinzel plano

                      Punção de arrombar

                      Vira-macho

                      Martelo

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Citroen C3 1. Os especialistas da AUTODOC recomendam:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – Citroen C3 1. Utilize o seguinte procedimento:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use HEX n.º H7. Use uma chave combinada nº 22. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7

Limpe os fixadores do eixo motor. Use uma escova metálica. Use spray WD-40.
Passo 8

Solte o elemento de fixação do eixo de transmissão. Use um cinzel plano para metal. Use um martelo.
Passo 9

Solte o fixador do eixo de transmissão. Use uma chave soquete nº 30. Use uma chave de tarraxa.
Passo 10

Elevar a parte dianteira do carro e fixar em suportes.
Passo 11

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Citroen C3 1
Passo 12

Retire a roda.
Passo 13

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 14

Desligue a instalação elétrica e a mangueira do travão do braço de suporte do amortecedor. Utilize um pé-de-cabra.
Passo 15

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 17. Use Torx T30. Use uma chave de catraca.
Passo 16

Remova a barra estabilizadora.
Passo 17

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 18

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 19

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 16. Use uma chave combinada nº 16. Use uma chave de tarraxa.
Passo 20

Desconectar a junta esférica do braço.
Passo 21

Desaperte o fixador que liga o eixo de transmissão ao cubo de roda. Use uma chave soquete nº 30.
Passo 22

Remova o eixo de transmissão. Use um saca-pino. Use um martelo.
Passo 23

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 24

Remova o parafuso de fixação.
Passo 25

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 26

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use uma chave especial para remover o amortecedor. Use uma chave de catraca.
Passo 27

Desligar a manga de eixo do suporte do amortecedor. Use um martelo.
Passo 28

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 22.

AUTODOC recomenda:
Citroen C3 1 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 29

Remova o suporte de suspensão.
Passo 30

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Citroen C3 1. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 31

Comprima a mola.
Passo 32

Remova a porca do suporte do pistão. Use uma chave soquete nº 19. Use HEX n.º H7. Use uma chave de catraca.
Passo 33

Remova a montagem do suporte superior.
Passo 34

Solte a mola espiral.
Passo 35

Retire a mola.

AUTODOC recomenda:
Substituição: molas de suspensão – Citroen C3 1. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 36

Instale a mola do amortecedor.
Passo 37

Comprima a mola.
Passo 38

Instale o suporte superior e o rolamento do suporte.
Passo 39

Aperte a porca do suporte do amortecedor da haste do pistão. Use HEX n.º H7. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: molas de suspensão – Citroen C3 1. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 40

Solte a mola.
Passo 41

Retire a coluna de suspensão montada.
Passo 42

Instale o amortecedor no arco da roda.
Passo 43

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Citroen C3 1 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 44

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 45

Fixe o suporte do amortecedor na manga de eixo.
Passo 46

Instale o parafuso de fixação.
Passo 47

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 16.
Passo 48

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: molas de suspensão – Citroen C3 1. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 49

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 50

Instale o eixo de transmissão.
Passo 51

Ligue a rótula de suspensão ao braço da suspensão.
Passo 52

Aparafuse os fixadores da rótula de suspensão. Use uma chave soquete nº 16.
Passo 53

Instale o terminal do estabilizador transversal.
Passo 54

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave soquete nº 17.
Passo 55

Fixe a mangueira de travão na barra de suporte. Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor.
Passo 56

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 59 Nm.
Passo 57

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 58

Aperte o fixador da articulação esférica. Use uma chave soquete nº 16. Use uma chave combinada nº 16. Use uma chave de torque. Aperte-o para o torque de 52 Nm.
Passo 59

Aparafuse a porca do eixo de transmissão. Use uma chave soquete nº 30.
Passo 60

Trate todas as juntas do braço. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 61

Trate todas as juntas de conexão do estabilizador. Use massa de cobre.
Passo 62

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 63

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 64

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Citroen C3 1
Passo 65

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 66

Abaixar o automóvel.
Passo 67

Aperte a porca do eixo de transmissão. Use uma chave soquete nº 30. Use uma chave de torque. Aperte-o para o torque de 245 Nm.
Passo 68

Apertar os parafusos da roda usando um padrão cruzado. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 69

Empurre o elemento de fixação do eixo de transmissão. Use um cinzel plano para metal. Use um martelo.
Passo 70

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 22. Use HEX n.º H7 Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 71

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 72

Retire os macacos e calços.
Passo 73

Remova a proteção do guarda-lamas.
Passo 74

Feche o capô.
