Como mudar molas de suspensão da parte dianteira em Renault Clio 3 - guia de substituição

downloads: 5

Importante!

Este procedimento de substituição pode ser usado para:
RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR0H, CR0H, CR1S, BR1S), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR1C, CR1C), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V (BR0C, BR0K, CR0C, CR0K), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir molas de suspensão dianteira no RENAULT CLIO 3 [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em Renault Clio 3 - guia de substituição

Produtos alternativos

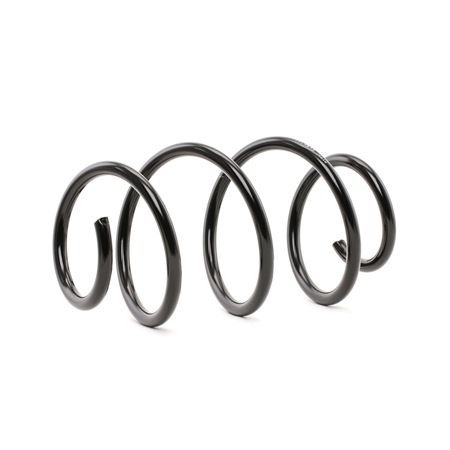

Mola de suspensão

Substituição: molas de suspensão – Renault Clio 3. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 18

                      Chave de caixa n.º 10

                      Chave de caixa n.º 13

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Ponta hexagonal n.º H6

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Vira-macho

                      Pé-de-cabra

                      Ferramenta de remoção do clipe

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Renault Clio 3. Os especialistas da AUTODOC recomendam:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – Renault Clio 3. Sequência recomendada de passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire o vedante da grelha do capô.
Passo 4

Remova os clipes da grelha da capota. Use uma ferramenta de remoção de clipe.
Passo 5

Eleve e retire a grelha do capô.
Passo 6

Desaperte os fixadores da cobertura do suporte da suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 7

Remova a tampa de proteção do suporte do amortecedor.
Passo 8

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 9

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 10

Fixe as rodas com os calços.
Passo 11

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 12

Elevar a parte dianteira do carro e fixar em suportes.
Passo 13

Desaperte os parafusos da roda.

Substituição: molas de suspensão – Renault Clio 3. Os profissionais recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 14

Retire a roda.
Passo 15

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 16

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 17

Remova a barra estabilizadora.
Passo 18

Desconecte os fios do sensor ABS. Utilize um pé-de-cabra.
Passo 19

Limpe o fixador do suporte que conecta a mangueira de travão ao amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 20

Desaperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 21

Desligue o suporte de montagem da mangueira do travão.

Passo 22

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 23

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 24

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 25

Retire os parafusos de fixação.
Passo 26

Desligar a manga de eixo do suporte do amortecedor.
Passo 27

Desapertar a fixação superior de montagem do suporte do amortecedor.

Substituição: molas de suspensão – Renault Clio 3. Conselho:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 28

Remova o suporte de suspensão.
Passo 29

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Renault Clio 3. AUTODOC recomenda:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 30

Comprima a mola.
Passo 31

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 32

Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 33

Remova a montagem do suporte superior.
Passo 34

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

Substituição: molas de suspensão – Renault Clio 3. Os especialistas da AUTODOC recomendam:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.
Passo 35

Solte a mola espiral.
Passo 36

Retire a mola.
Passo 37

Instale a coifa e o batente de encosto no amortecedor.
Passo 38

Instale a mola do amortecedor.
Passo 39

Comprima a mola.
Passo 40

Instale o suporte superior e o rolamento do suporte.
Passo 41

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 18. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 62 Nm.

Substituição: molas de suspensão – Renault Clio 3. Conselho de especialistas da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 42

Trate a haste da coluna do amortecedor. Use massa de cobre.

Passo 43

Solte a mola.
Passo 44

Retire a coluna de suspensão montada.
Passo 45

Trate dos assentos de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 46

Instale o amortecedor no arco da roda.
Passo 47

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Renault Clio 3
Passo 48

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 49

Fixe o suporte do amortecedor na manga de eixo.
Passo 50

Instale os parafusos de fixação.
Passo 51

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 52

Retire o apoio sob a manga de eixo.

Substituição: molas de suspensão – Renault Clio 3. Conselho de especialistas da AUTODOC:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 53

Fixe o suporte de fixação da mangueira do travão.
Passo 54

Aperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 55

Conecte os fios do sensor ABS.
Passo 56

Instale o terminal do estabilizador transversal.
Passo 57

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 44 Nm.
Passo 58

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 105 Nm.
Passo 59

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 60

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 61

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – Renault Clio 3. Depois de aplicar o spray, espere alguns minutos.
Passo 62

Instale a roda.

Substituição: molas de suspensão – Renault Clio 3. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 63

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 64

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 105 Nm.
Passo 65

Retire os macacos e calços.
Passo 66

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 21 Nm.
Passo 67

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 68

Instale a tampa de proteção do suporte do amortecedor.
Passo 69

Aparafuse os fixadores da tampa do suporte da suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 70

Instale e fixe a grelha do capô.
Passo 71

Instale os clipes da grelha da capota.

Passo 72

Instale o vedante da grelha do capô.
Passo 73

Remova a proteção do guarda-lamas.
Passo 74

Feche o capô.
