Importante!

Este procedimento de substituição pode ser usado para:
VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar molas dianteira VOLVO XC90 TUTORIAL | AUTODOC

Como mudar molas de suspensão da parte dianteira em Volvo XC90 1 - guia de substituição

Todas as peças que necessita substituir – Molas para XC90 I (275) e outros modelos VOLVO

Mola de suspensão

        Mola de suspensão para XC90 I (C, 275) Diesel (200 cv)

        Mola de suspensão para XC90 I (C, 275) Gasolina (209 cv)

        Mola de suspensão para XC90 I (C, 275) Gasolina (272 cv)

        Mola de suspensão para XC90 I (C, 275) Diesel (163 cv)

        Mola de suspensão para XC90 I (C, 275) Diesel (185 cv)

        Mola de suspensão para XC90 I (C, 275) Gasolina (209 cv)

        Mola de suspensão para XC90 I (C, 275) Diesel (163 cv)

        Mola de suspensão para XC90 I (C, 275) Gasolina (208 cv)

Substituição: molas de suspensão – Volvo XC90 1. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave de caixa n.º 13

                        Chave de caixa n.º 21

                        Chave Combinada nº 18

                        Chave Combinada nº 21

                        Ponta de Torx T40

                        Ponta de Torx T50

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Punção de arrombar

                        Martelo

                        Chave De Fenda Plana

                        Compressor hidráulico de molas de suspensão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Volvo XC90 1. Conselho da AUTODOC:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Volvo XC90 1 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Volvo XC90 1
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 18. Use Torx T40. Use uma chave de catraca.
Passo 8

Remova a barra estabilizadora.
Passo 9

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 10

Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 11

Desconecte os fios do sensor ABS. Use uma chave de fenda plana.
Passo 12

Retire os parafusos de fixação.
Passo 13

Desligar a manga de eixo do suporte do amortecedor.
Passo 14

Abaixar o automóvel.
Passo 15

Abra o capô.
Passo 16

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 17

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 18

Desaperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
Volvo XC90 1 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 19

Remova o suporte de suspensão.
Passo 20

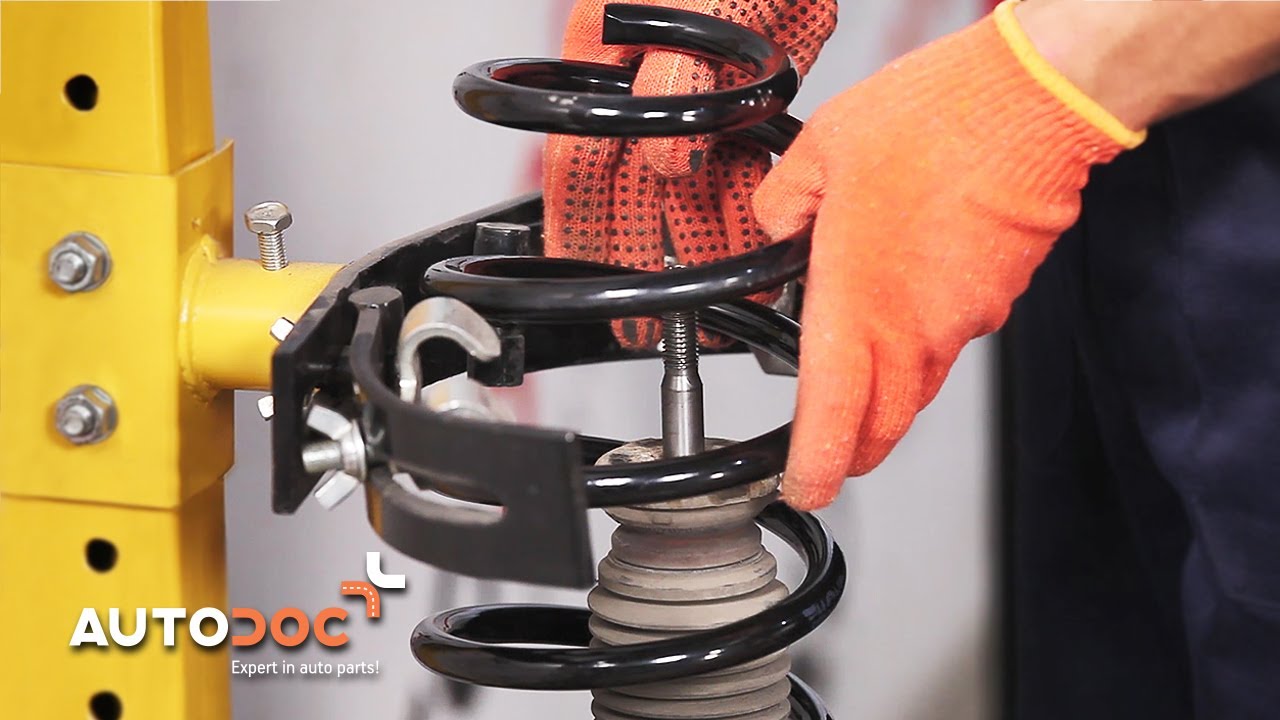

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Volvo XC90 1. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 21

Comprima a mola.
Passo 22

Remova a tampa do suporte de montagem da suspensão. Use uma chave de fenda plana.
Passo 23

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 24

Desaparafuse os fixadores do suporte, fixando ao mesmo tempo o amortecedor da torre da suspensão. Use uma chave combinada nº 21. Use Torx T50. Use uma chave de catraca.
Passo 25

Remova a montagem do suporte superior. Use uma chave de fenda plana.
Passo 26

Solte a mola espiral.

Passo 27

Retire a mola.

AUTODOC recomenda:
Substituição: molas de suspensão – Volvo XC90 1. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 28

Instale a mola do amortecedor.
Passo 29

Comprima a mola.

Passo 30

Instale o suporte superior e o rolamento do suporte.

Passo 31

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave de fenda plana. Use uma chave combinada nº 21. Use Torx T50. Use uma chave de torque. Aperte-o para o torque de 70 Nm.

Substituição: molas de suspensão – Volvo XC90 1. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 32

Trate a haste da coluna do amortecedor. Use massa de cobre.

Passo 33

Instale a tampa do suporte de montagem da suspensão.
Passo 34

Solte a mola.

Passo 35

Retire a coluna de suspensão montada.
Passo 36

Instale o amortecedor no arco da roda.
Passo 37

Prenda os fixadores superiores do amortecedor.

AUTODOC recomenda:
Volvo XC90 1 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 38

Aperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 39

Remova a proteção do guarda-lamas.

Passo 40

Feche o capô.
Passo 41

Elevar a parte dianteira do carro e fixar em suportes.
Passo 42

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 43

Fixe o suporte do amortecedor na manga de eixo.
Passo 44

Instale os parafusos de fixação.
Passo 45

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 105 Nm.+75°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 46

Conecte os fios do sensor ABS.
Passo 47

Instale o terminal do estabilizador transversal.

Passo 48

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 18. Use Torx T40. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 49

Trate todas as juntas de conexão do estabilizador. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 50

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 51

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – Volvo XC90 1. Depois de aplicar o spray, espere alguns minutos.
Passo 52

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Volvo XC90 1
Passo 53

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 54

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 55

Retire os macacos e calços.
