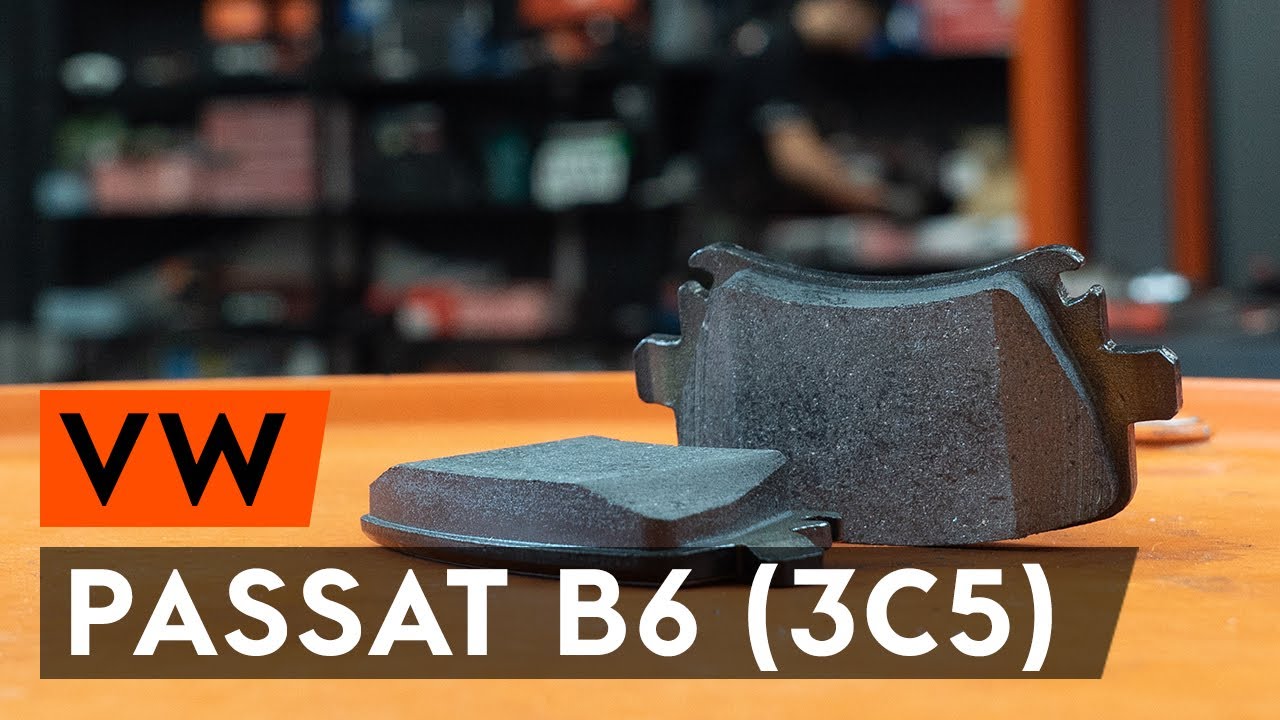

Substituição: pastilhas de travão – VW Passat 3C5. AUTODOC recomenda:
Realize a substituição de pastilhas de travão no conjunto completo para cada eixo. Isto proporciona uma travagem eficaz.
O procedimento de substituição é idêntico para todas as pastilhas de travão no mesmo eixo.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - Passat B6 3C Variant.
Efetuar a substituição, na seguinte ordem:
Passo 1
Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2
Fixe as rodas com os calços.
Passo 3
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4
Elevar a parte traseira do carro e fixar em suportes.
Passo 5
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. VW Passat Variant B6
Passo 6
Retire a roda.
Passo 7
Coloque o sistema de travagem de estacionamento em modo de serviço.
Passo 8
Limpe o conector do travão de estacionamento. Use uma escova metálica. Use o spray de limpeza universal.
Passo 9
Desligue o conector do travão de estacionamento.
Passo 10
Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 15. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 11
Retire a pinça de travão.
Substituição: pastilhas de travão – Passat 3C5. Conselho de especialistas da AUTODOC:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12
Remover as pastilhas de travão. Utilize um pé-de-cabra.
Substituição: pastilhas de travão – VW Passat B6 3C Variant. Conselho da AUTODOC:
Meça a espessura do disco de travão. Ao atingir o limite de desgaste a peça deve ser substituída.
Passo 13
Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pastilhas de travão – Passat 3C5. Depois de aplicar o spray, espere alguns minutos.
Passo 14
Trate as pastilhas de travão na área onde a sua superfície entra em contacto com o suporte da pinça de travão. Use pasta contra chiar.
Substituição: pastilhas de travão – VW Passat 3C B6 Variant. Os especialistas da AUTODOC recomendam:
Certifique-se que a superfície do disco está limpa antes de instalar as pastilhas.
Passo 15
Instale as novas pastilhas de travão.
Substituição: pastilhas de travão – VW Passat Variant B6. Conselho de especialistas da AUTODOC:
Certifique-se que as pastilhas são instaladas com os forros de frente para o disco.
Passo 16
Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.
Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 18
Instale a pinça do travão e fixe-o. Use uma chave combinada nº 15. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 19
Ligue o conector do travão de estacionamento.
Passo 20
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 21
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 22
Instale a roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Passat 3C5
Passo 23
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 24
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 25
Retire os macacos e calços.
AUTODOC recomenda:
Important! Substituição: pastilhas de travão – Passat Variant B6. Verifique o nível de líquido dos travões no depósito e encha-o, caso seja necessário.
Passo 26
Aperte a tampa do reservatório de líquido dos travões.
Substituição: pastilhas de travão – VW Passat B6 3C Variant. Os profissionais recomendam:
Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 27
Feche o capô.
Substituição: pastilhas de travão – VW Passat 3C5. Conselho:
Desacelere suavemente durante os primeiros 150-200 km após a substituição das pastilhas de travão. Evite travagens desnecessárias e bruscas até à paragem completa do veículo.
