Intervalo recomendado de substituição para a categoria da peça Pinça de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA PRIUS Hatchback (NHW20_) 1.5 Hybrid (NHW2_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar pinça de travão dianteiros TOYOTA PRIUS 2 TUTORIAL | AUTODOC

Como mudar pinças de travão da parte dianteira em Toyota Prius 2 - guia de substituição

Todas as peças que necessita substituir – Pinças de Travão para PRIUS Hatchback (NHW20_) e outros modelos TOYOTA

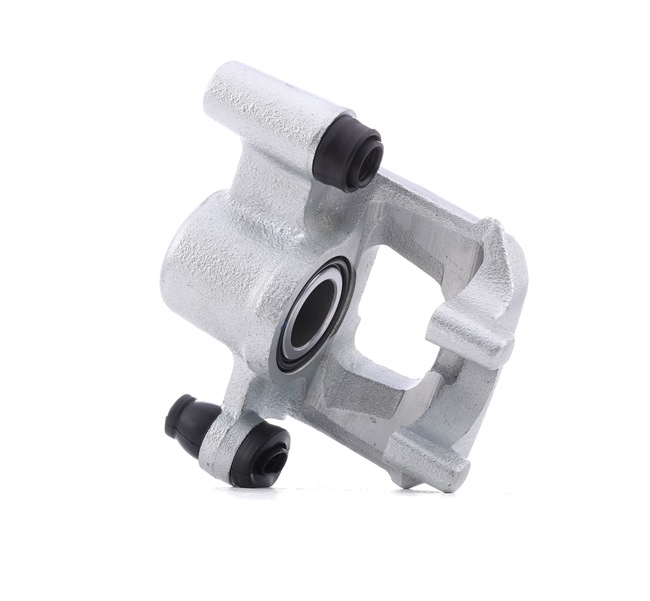

Pinça de travão

Pinça de travão para Prius II Liftback (XW20) Gasolina/eléctrico (113 cv)

Substituição: pinças de travão – Toyota Prius 2. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 9

                        Chave poligonal aberta Nº17

                        Chave de caixa n.º 14

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Clipe para a mangueira de travão

                        Pé-de-cabra

                        Kit de purga de travões

                        Calço de roda

Comprar ferramentas

Substituição: pinças de travão – Toyota Prius 2. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Toyota Prius 2 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Toyota Prius 2
Passo 6

Retire a roda.
Passo 7

Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 8

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 9

Desenrosque a mangueira do travão da pinça de travão. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 10

Desconecte a mangueira de travão.
Passo 11

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.

Passo 12

Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 17. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 13

Remova os pinos de guia da pinça de travão.

Passo 14

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 15

Retire a pinça de travão.

Substituição: pinças de travão – Toyota Prius 2. AUTODOC recomenda:
Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.
Passo 16

Instale a pinça do travão e fixe-o.
Passo 17

Coloque os pinos guia.

Substituição: pinças de travão – Toyota Prius 2. Os profissionais recomendam:
Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.
Passo 18

Aperte os fixadores da pinça do travão. Use uma chave combinada nº 17. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 34 Nm.
Passo 19

Trate da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – Toyota Prius 2. Depois de aplicar o spray, espere alguns minutos.
Passo 20

Instalar e fixar a mangueira do travão numa nova pinça.
Passo 21

Aperte o elemento de fixação que liga o tubo de freio à pinça do travão. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 33 Nm.
Passo 22

Retire a abraçadeira da mangueira do travão.
Passo 23

Limpe a superfície da pinça de travão.

Passo 24

Ligue o kit de purga do travões ao parafuso de purga do travões.

Passo 25

Solte o parafuso de purga do travão. Use uma chave combinada nº 9.
Passo 26

Purgue o sistema da pinça de travão. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 27

Aperte o parafuso de purga da pinça de travão. Use uma chave combinada nº 9. Use uma chave de torque. Aperte-o para o torque de 8 Nm.
Passo 28

Desligue o kit de purga do travões.
Passo 29

Limpe a sujidade do parafuso da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 30

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 31

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – Toyota Prius 2. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 32

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Toyota Prius 2
Passo 33

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 34

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 35

Retire os macacos e calços.

Substituição: pinças de travão – Toyota Prius 2. Os profissionais recomendam:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 36

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.

Substituição: pinças de travão – Toyota Prius 2. AUTODOC recomenda:
Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
