Intervalo recomendado de substituição para a categoria da peça Pinça de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8 4motion … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

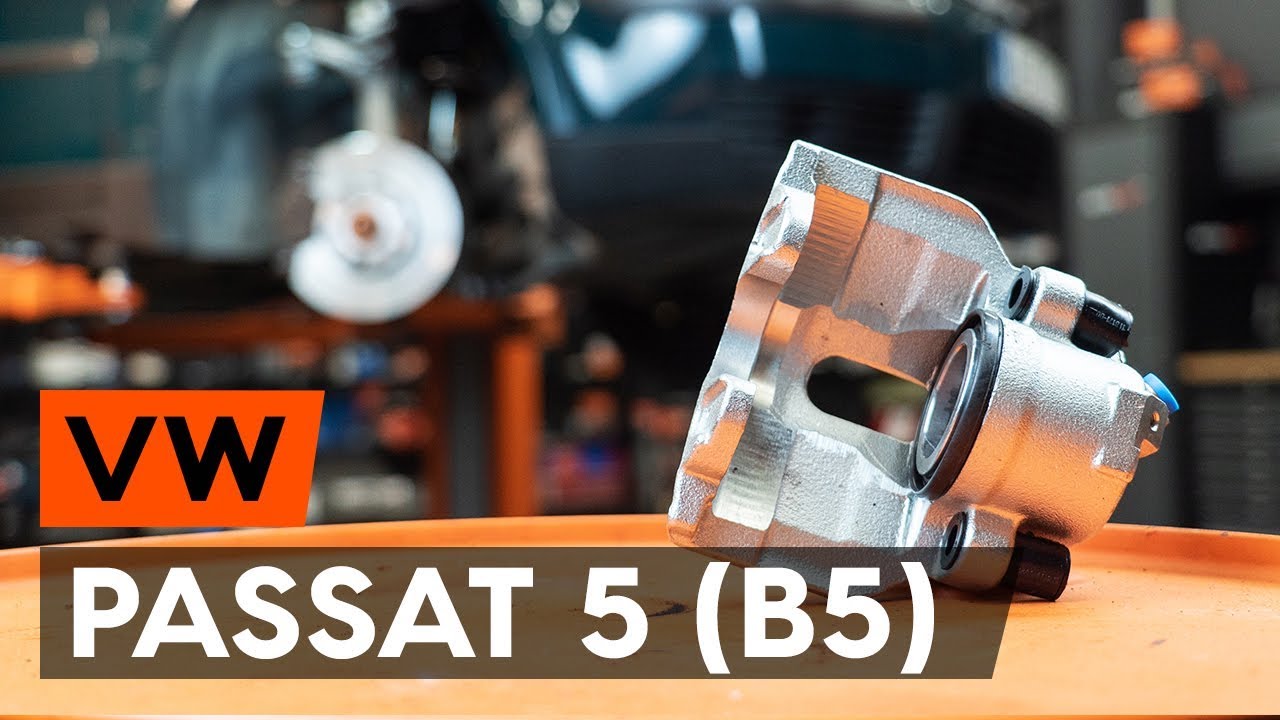

Como substituir a pinça de travão dianteiros no VW PASSAT 5 (B5) [TUTORIAL AUTODOC]

Como mudar pinças de travão da parte dianteira em VW Passat B5 Variant - guia de substituição

Todas as peças que necessita substituir – Pinças de Travão para PASSAT Variant (3B6) e outros modelos VW

Pinça de travão

Pinça de travão para Passat B5 GP Variant (3BG, 3B6) Gasolina (190 cv)

Passos simples para a reparação de automóveis por si próprio - Substituição de Pinça de travão em Passat B5 GP Variant (3BG, 3B6)

Pinça de travão para Passat B5 GP Variant (3BG, 3B6) Gasolina (190 cv)

Substituição: pinças de travão – VW Passat B5 Variant. Ferramentas que necessita:

                        Escova de Arame

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 10

                        Chave Combinada nº 11

                        Chave de caixa n.º 10

                        Chave de caixa n.º 11

                        Ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Recipiente de líquidos

                        Clipe para a mangueira de travão

                        Kit de purga de travões

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: pinças de travão – VW Passat B5 Variant. AUTODOC recomenda:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: pinças de travão – VW Passat B5 Variant. Siga os seguintes passos:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

Substituição: pinças de travão – VW Passat B5 Variant. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6

Retire a roda.
Passo 7

Desligue o soquete elétrico do sensor de ABS. Desconecte o sensor do indicador de desgaste das pastilhas de travão. Utilize um pé-de-cabra.

Por favor tenha em atenção!
Alguns carros não estão equipados com sensor de desgaste da pastilha de travão.
Passo 8

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 9

Coloque um recipiente por baixo para recolher o líquido dos travões.
Passo 10

Limpe o elemento fixador do tubo de travão. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – VW Passat B5 Variant. Depois de aplicar o spray, espere alguns minutos.
Passo 11

Desaperte o elemento fixador que junta o tubo do travão à mangueira do travão. Use uma chave combinada nº 11.
Passo 12

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 13

Desaparafuse a fixação de pinça de travão. Use HEX n.º H7 Use uma chave de catraca.
Passo 14

Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 15

Retire a pinça de travão.

Substituição: pinças de travão – VW Passat B5 Variant. Os profissionais recomendam:
Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.
Passo 16

Remover as pastilhas de travão.

Passo 17

Limpe a superfície da pinça de travão. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 18

Desaperte o suporte de fixação da mangueira do travão da pinça de travão. Use uma chave soquete nº 11. Use uma chave de catraca.
Passo 19

Desaperte o elemento fixador que junta o tubo do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 20

Trate do tubo do travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – VW Passat B5 Variant. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 21

Aparafuse o elemento fixador que junta o tubo do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 22

Fixe o suporte de fixação da mangueira do travão. Use uma chave soquete nº 11. Use uma chave de catraca.
Passo 23

Instale as pastilhas de travão.

Substituição: pinças de travão – VW Passat B5 Variant. Conselho de especialistas da AUTODOC:
Se vai utilizar as pastilhas de travão antigas, limpe-as.
Passo 24

Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 25

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 26

Trate da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – VW Passat B5 Variant. Depois de aplicar o spray, espere alguns minutos.
Passo 27

Aparafuse o elemento fixador que junta o tubo do travão à mangueira do travão. Use uma chave combinada nº 11.
Passo 28

Retire a abraçadeira da mangueira do travão.
Passo 29

Conecte o soquete elétrico do sensor de ABS. Conecte o sensor do indicador de desgaste das pastilhas de travão.
Passo 30

Instale a mola de retenção da pinça do travão.
Passo 31

Fixe o kit de sangramento de travões.
Passo 32

Solte o parafuso de purga do travão. Use uma chave combinada nº 10.
Passo 33

Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 34

Purgue o sistema da pinça de travão. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 35

Aperte o parafuso de purga do travão. Use uma chave combinada nº 10.
Passo 36

Desligue o kit de purga do travões.
Passo 37

Aperte o parafuso de purga da pinça de travão. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 9 Nm.
Passo 38

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 39

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – VW Passat B5 Variant. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 40

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Passat B5 Variant
Passo 41

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 42

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 43

Retire os macacos e calços.

Substituição: pinças de travão – VW Passat B5 Variant. AUTODOC recomenda:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 44

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
