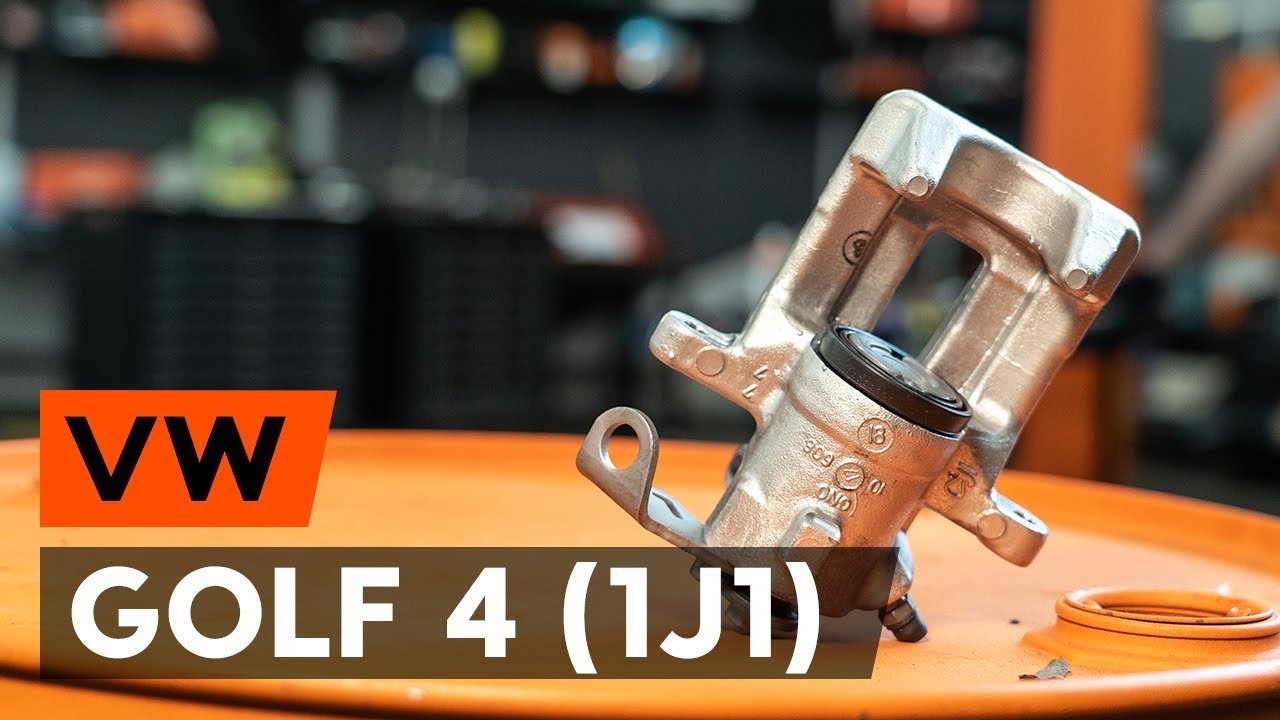

Substituição: pinças de travão – VW Golf 4. Conselho de especialistas da AUTODOC:
O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.
Substituição: pinças de travão – VW Golf 4. Utilize o seguinte procedimento:
Passo 1
Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2
Fixe as rodas com os calços.
Passo 3
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4
Elevar a parte traseira do carro e fixar em suportes.
Passo 5
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. VW Golf 4
Passo 6
Retire a roda.
Passo 7
Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia. Use uma escova metálica. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pinças de travão – VW Golf 4. Depois de aplicar o spray, espere alguns minutos.
Passo 8
Remova o clipe de retenção do cabo do travão de estacionamento. Utilize um pé-de-cabra.
Passo 9
Desligue o cabo do travão de estacionamento da pinça. Use alicates de bomba de água. Solte o cabo do travão de estacionamento.
Passo 10
Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 11
Coloque um recipiente por baixo para recolher o líquido dos travões.
Passo 12
Desenrosque a mangueira do travão da pinça de travão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 13
Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 14
Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 15. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 15
Retire a pinça de travão. Utilize um pé-de-cabra.
Substituição: pinças de travão – VW Golf 4. Conselho de especialistas da AUTODOC:
Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.
Passo 16
Instale a pinça do travão e fixe-o.
Por favor tenha em atenção!
Instale a pinça de travão começando pela sua parte inferior.Segure a pinça de travão.
Passo 17
Aperte os fixadores da pinça do travão. Use uma chave combinada nº 15. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 18
Desaperte o tampão da mangueira do travão. Use HEX n.º H6 Use uma chave de catraca.
Passo 19
Trate da mangueira do travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pinças de travão – VW Golf 4. Depois de aplicar o spray, espere alguns minutos.
Passo 20
Instalar e fixar a mangueira do travão numa nova pinça. Use uma chave soquete nº 13.
Passo 21
Aperte o elemento de fixação que liga o tubo de freio à pinça do travão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 22
Retire a abraçadeira da mangueira do travão.
Passo 23
Separe a tampa do tampão de purga da pinça do travão.
Passo 24
Solte o parafuso de purga do travão. Use uma chave combinada nº 11.
Passo 25
Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 26
Instale o cabo do travão de estacionamento no suporte da pinça do travão. Use alicates de bomba de água.
Passo 27
Prenda o cabo do travão de estacionamento com o clipe de retenção.
Passo 28
Purgue o sistema da pinça de travão. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 29
Aperte o parafuso de purga do travão. Use uma chave combinada nº 11.
Passo 30
Desligue o kit de purga do travões.
Passo 31
Aperte o parafuso de purga da pinça de travão. Use uma chave soquete nº 11. Use uma chave de torque. Aperte-o para o torque de 10 Nm.
Passo 32
Junte a tampa do tampão de purga da pinça do travão.
Passo 33
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 34
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pinças de travão – VW Golf 4. Depois de aplicar o spray, espere alguns minutos.
Passo 35
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Golf 4
Passo 36
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 37
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 38
Retire os macacos e calços.
AUTODOC recomenda:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 39
Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
