Importante!

Este procedimento de substituição pode ser usado para:
OPEL Tigra Coupe (S93) 1.4 16V (F07), OPEL Tigra Coupe (S93) 1.6 16V (F07), OPEL Tigra Coupe (S93) 1.4 16V (F07), OPEL Tigra Coupe (S93) 1.6 16V (F07) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Todas as peças que necessita substituir – Rótula De Suspensão para Tigra Coupe (S93) e outros modelos OPEL

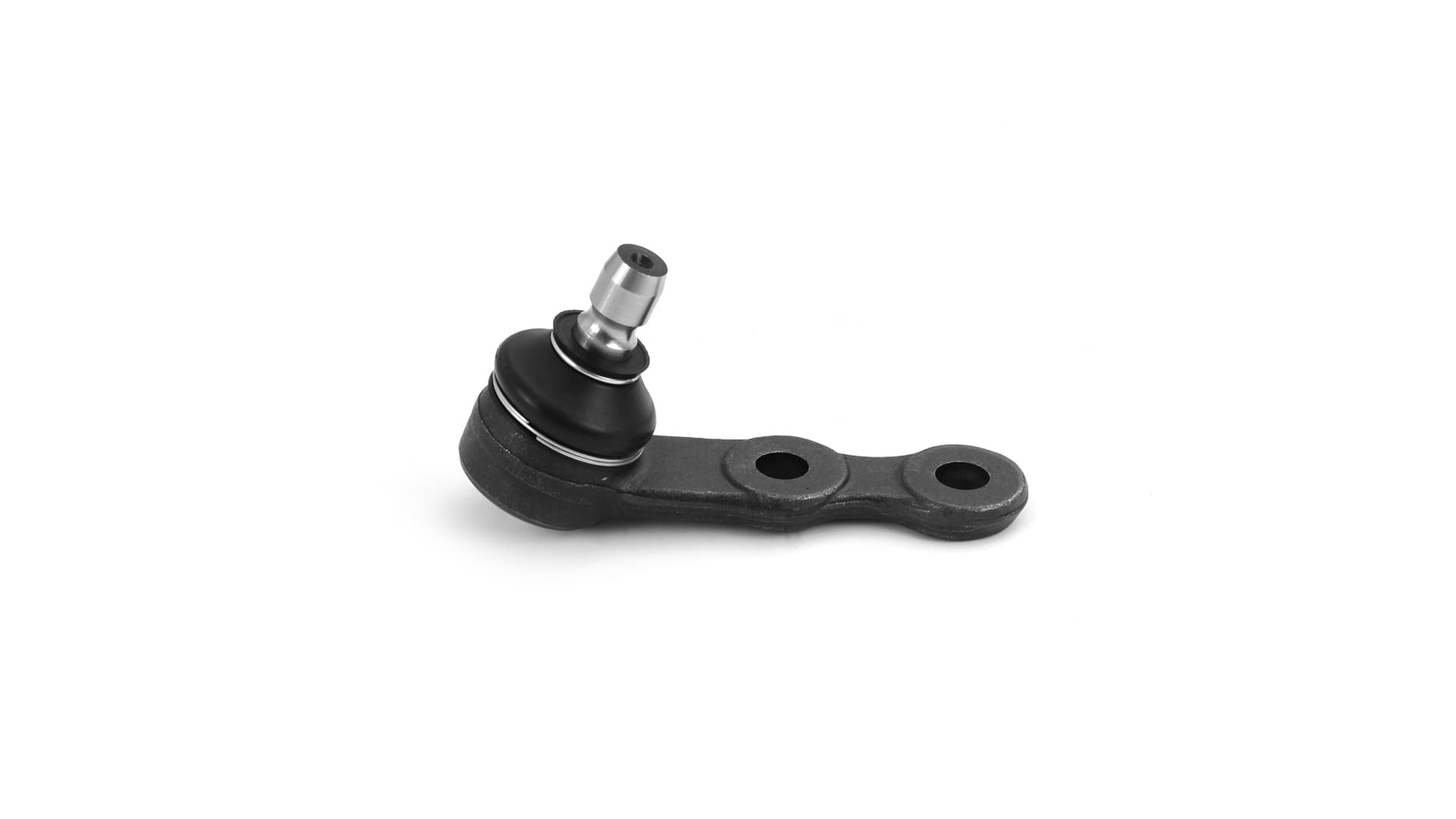

Rótula de suspensão

        Rótula de suspensão para Tigra Coupe (S93) Gasolina (90 cv)

        Rótula de suspensão para Tigra Coupe (S93) Gasolina (106 cv)

        Rótula de suspensão para Tigra Coupe (S93) Gasolina (86 cv)

        Rótula de suspensão para Tigra Coupe (S93) Gasolina (100 cv)

Substituição: rótula de suspensão – OPEL TIGRA (95_). Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 13

                        Chave Combinada nº 18

                        Chave de caixa n.º 13

                        Chave de caixa n.º 18

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Chave De Fenda Plana

                        Pé-de-cabra

                        Martelo

                        Cinzel plano

                        Martelo de borracha

                        Extrator de articulação esférica

                        Calço de roda

Comprar ferramentas

Substituição: rótula de suspensão – OPEL TIGRA (95_). Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para as juntas esféricas da esquerda e da direita.
Todo o trabalho deve ser feito com o motor parado.

Substituição: rótula de suspensão – OPEL TIGRA (95_). Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: rótula de suspensão – OPEL TIGRA (95_). Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o fixador que liga a junta esférica à manga do eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 8

Remova o parafuso de fixação. Use um martelo.
Passo 9

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 10

Solte o fixador que liga a rótula à manga do eixo. Use um cinzel plano para metal. Use um martelo.
Passo 11

Desligue a articulação esférica da manga de eixo. Use um extrator de articulação esférica.
Passo 12

Desconectar a junta esférica do braço.

Passo 13

Remova a articulação esférica.
Passo 14

Retire os parafusos de fixação (2 peças). Use uma chave de fenda plana.
Passo 15

Limpe o local de montagem da rótula de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 16

Instale os parafusos de fixação (2 peças).
Passo 17

Monte uma nova junta esférica.

Substituição: rótula de suspensão – OPEL TIGRA (95_). Os especialistas da AUTODOC recomendam:
Não danifique a tampa da articulação esférica.
Passo 18

Ligue a rótula de suspensão ao braço da suspensão.
Passo 19

Aperte o fixador da articulação esférica. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 20

Conecte a articulação esférica à manga de eixo. Utilize um pé-de-cabra. Use um martelo de borracha.
Passo 21

Instale o parafuso de fixação.

Passo 22

Aperte o fixador da articulação esférica. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 23

Trate os fixadores da rótula de suspensão. Use massa de cobre.

Passo 24

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 25

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: rótula de suspensão – OPEL TIGRA (95_). Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 26

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. OPEL TIGRA (95_)
Passo 27

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 29

Retire os macacos e calços.
