Importante!

Este procedimento de substituição pode ser usado para:
MERCEDES-BENZ Classe M (W163) ML 350, MERCEDES-BENZ Classe M (W163) ML 350 (163.157), MERCEDES-BENZ Classe M (W163) ML 500 (163.175), MERCEDES-BENZ Classe M (W163) ML 400 CDI (163.128), MERCEDES-BENZ Classe M (W163) ML 55 AMG (163.174), MERCEDES-BENZ Classe M (W163) ML 430 (163.172), MERCEDES-BENZ Classe M (W163) ML 230 (163.136), MERCEDES-BENZ Classe M (W163) ML 320 (163.154) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

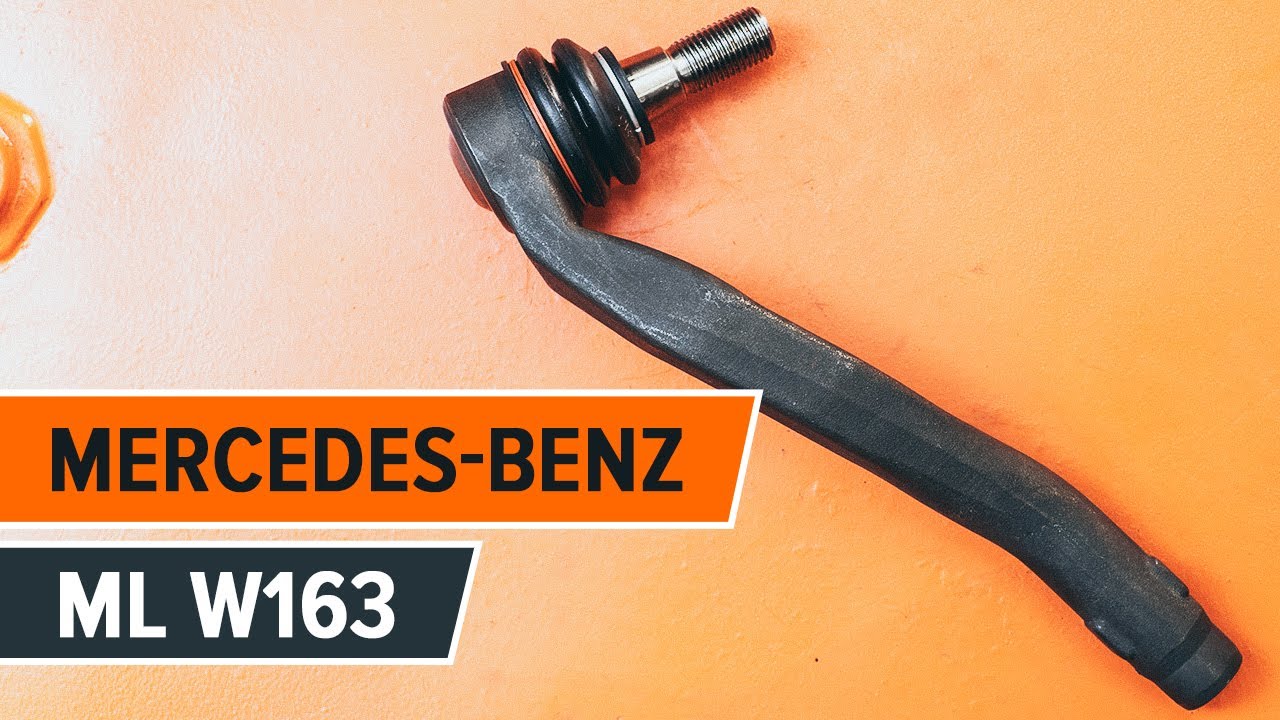

Como substituir ponteiras de direção MERCEDES ML W163 [TUTORIAL DA AUTODOC]

Como mudar terminal de direção em Mercedes ML W163 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Classe M (W163) e outros modelos MERCEDES-BENZ

Produtos alternativos

Rótula de direção

SKTE-0280290 STARK Rótula de direção

12,22 EUR

Loja

SKTE-0280039 STARK Rótula de direção

13,88 EUR

Loja

TA1945 DELPHI Rótula de direção

16,25 EUR

Loja

54028402 METZGER Rótula de direção

17,08 EUR

Loja

ME-ES-0977 MOOG Rótula de direção

17,84 EUR

Loja

JTE1013 TRW Rótula de direção

18,60 EUR

Loja

016 020 0001 MEYLE Rótula de direção

20,26 EUR

Loja

22612 FEBI BILSTEIN Rótula de direção

20,54 EUR

Loja

59873 MAPCO Rótula de direção

20,89 EUR

Loja

30483 01 LEMFÖRDER Rótula de direção

22,16 EUR

Loja

Substituição: terminal de direção – Mercedes ML W163. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 15

                      Chave Combinada nº 22

                      Chave Combinada nº 24

                      Chave de caixa n.º 22

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Extrator de articulação esférica

                      Paquímetro

                      Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Mercedes ML W163. Os especialistas da AUTODOC recomendam:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mercedes ML W163 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Mercedes ML W163
Passo 5

Retire a roda.
Passo 6

Limpe a contraporca, que liga o tirante à extremidade do tirante. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 22. Use uma chave combinada nº 24.
Passo 9

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 10

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 22. Use uma chave de catraca.
Passo 11

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 12

Desaparafuse a extremidade da barra de direção.
Passo 13

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 14

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Mercedes ML W163. Os profissionais recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 15

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave combinada nº 15. Use uma chave combinada nº 22.
Passo 17

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.

Passo 18

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 22. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 19

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 22. Use uma chave combinada nº 24. Use uma chave de torque. Aperte-o para o torque de 56 Nm.
Passo 20

Aplique produto em todas as conexões do terminal da barra de direção. Use massa de cobre.
Passo 21

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 22

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 23

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Mercedes ML W163. Depois de aplicar o spray, espere alguns minutos.
Passo 24

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Mercedes ML W163
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 150 Nm.
Passo 27

Retire os macacos e calços.
