Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir ponteiras de direção TOYOTA RAV 4 3 (XA30) [TUTORIAL AUTODOC]

Como mudar terminal de direção em Toyota RAV4 III - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) e outros modelos TOYOTA

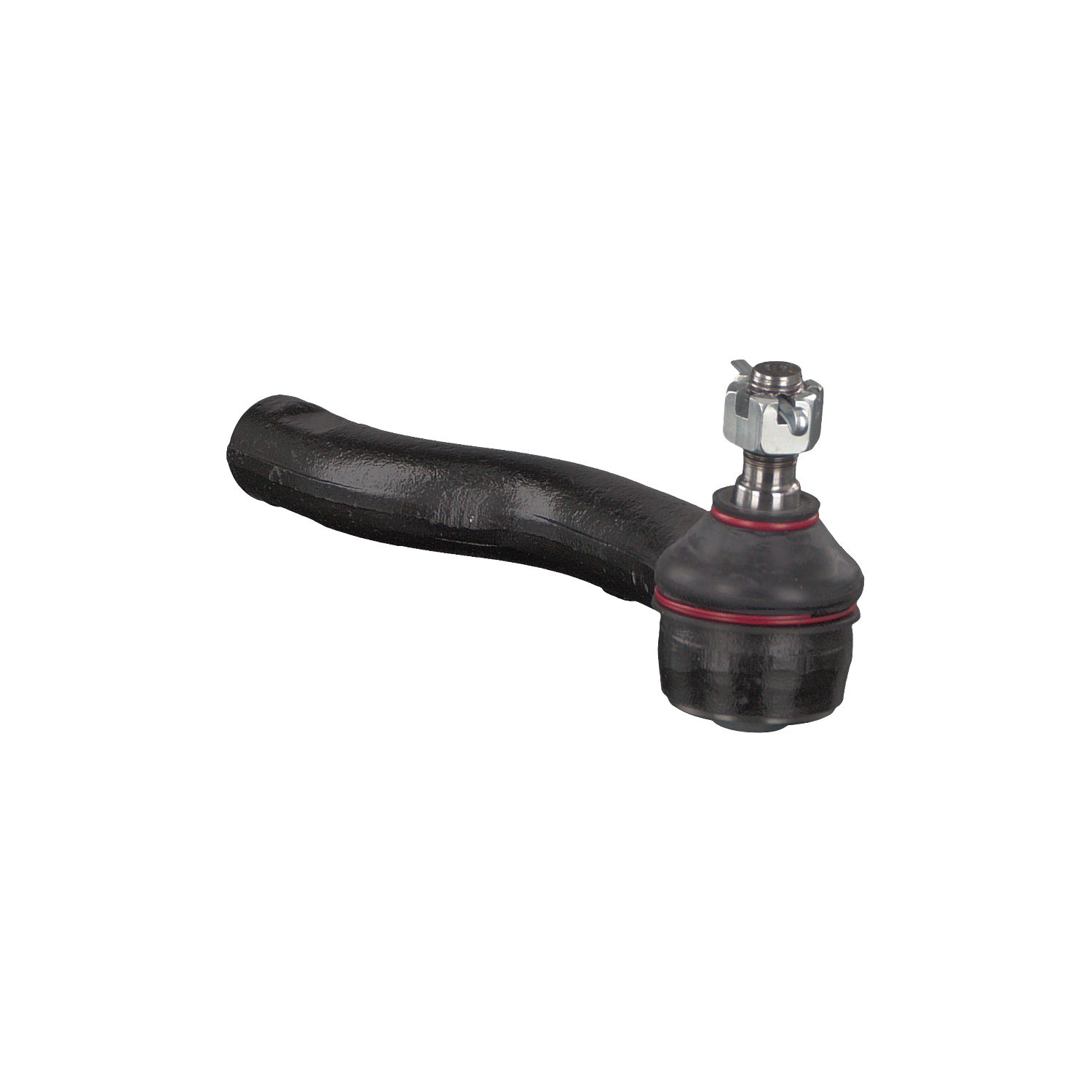

Rótula de direção

Kit de montagem, rótula de barra de direcção

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Gasolina (152 cv)

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 cv)

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 cv)

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Gasolina (158 cv)

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Gasolina (158 cv)

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 cv)

        Rótula de direção para TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 cv)

Substituição: terminal de direção – Toyota RAV4 III. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Massa de cobre

                        Chave Combinada nº 21

                        Chave Combinada nº 22

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Chave De Fenda Plana

                        Alicates de bico redondo

                        Paquímetro

                        Pé-de-cabra

                        Martelo de borracha

                        Extrator de articulação esférica

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Toyota RAV4 III. Conselho:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Durante o processo de instalação, use apenas os novos parafusos e porcas.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Toyota RAV4 III. Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Toyota RAV4 III
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Remover o contrapino de fixação do terminal de direção. Use uma chave de fenda plana. Use alicates de ponta arredondada. Utilize um pé-de-cabra.
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 10

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 21. Use uma chave combinada nº 22.
Passo 11

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica. Use um martelo de borracha.
Passo 12

Desaparafuse a extremidade da barra de direção.
Passo 13

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica.
Passo 14

Trate dos assentos de montagem do terminal da direção. Use massa de cobre.
Passo 15

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Toyota RAV4 III. AUTODOC recomenda:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 16

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 17

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 21. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 88 Nm.
Passo 19

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 49 Nm.
Passo 20

Instalar o contrapino de fixação do terminal de direção.
Passo 21

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 22

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 23

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 24

Instale a roda.

Substituição: terminal de direção – Toyota RAV4 III. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 103 Nm.

Substituição: terminal de direção – Toyota RAV4 III. Os profissionais recomendam:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 27

Retire os macacos e calços.
