Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir ponteiras de direção TOYOTA LAND CRUISER PRADO 3 (J120) [TUTORIAL AUTODOC]

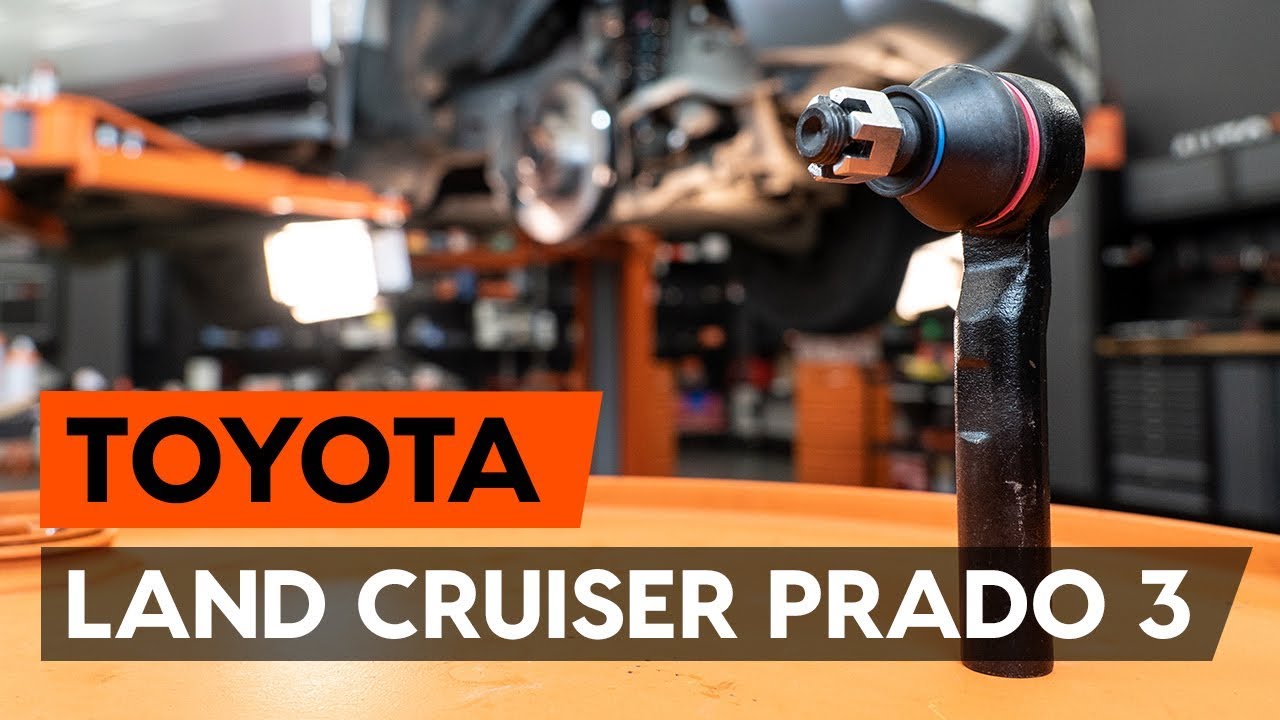

Como mudar terminal de direção em Toyota Prado J120 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para LAND CRUISER (KDJ12_, GRJ12_) e outros modelos TOYOTA

Produtos alternativos

Rótula de direção

SKTE-0280294 STARK Rótula de direção

12,55 EUR

Loja

914T0250 RIDEX Rótula de direção

12,55 EUR

Loja

JTE7597 TRW Rótula de direção

12,68 EUR

Loja

TA2400 DELPHI Rótula de direção

12,94 EUR

Loja

ADT387156 BLUE PRINT Rótula de direção

14,01 EUR

Loja

J4822072 NIPPARTS Rótula de direção

14,59 EUR

Loja

43187 FEBI BILSTEIN Rótula de direção

15,31 EUR

Loja

TO-ES-4996 MOOG Rótula de direção

16,91 EUR

Loja

30-16 020 0137 MEYLE Rótula de direção

18,95 EUR

Loja

45647 SIDEM Rótula de direção

20,34 EUR

Loja

Substituição: terminal de direção – Toyota Prado J120. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Massa de cobre

                      Chave Combinada nº 14

                      Chave Combinada nº 22

                      Chave de caixa n.º 19

                      Soquete de impacto para roda nº 21

                      Chave dinamométrica

                      Extrator de articulação esférica

                      Vira-macho

                      Chave De Fenda Plana

                      Alicates de bico redondo

                      Paquímetro

                      Pé-de-cabra

                      Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Toyota Prado J120. AUTODOC recomenda:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Durante o processo de instalação, use apenas os novos parafusos e porcas.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Toyota Prado J120 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: terminal de direção – Toyota Prado J120. Os especialistas da AUTODOC recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Remover o contrapino de fixação do terminal de direção. Use uma chave de fenda plana. Use alicates de ponta arredondada. Utilize um pé-de-cabra.
Passo 8

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 19. Use uma chave de tarraxa.
Passo 9

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 10

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 14. Use uma chave combinada nº 22.
Passo 11

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 12

Desaparafuse a extremidade da barra de direção.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Toyota Prado J120. Os profissionais recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Trate a parte rosqueada da barra de direção. Use massa de cobre.
Passo 15

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 91 Nm.
Passo 17

Instalar o contrapino de fixação do terminal de direção. Use alicates de ponta arredondada.
Passo 18

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 19

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 14. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 88 Nm.
Passo 20

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 21

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 22

Limpe o local de montagem do aro do pneu. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Toyota Prado J120. Depois de aplicar o spray, espere alguns minutos.
Passo 23

Instale a roda.

Substituição: terminal de direção – Toyota Prado J120. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 24

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 25

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 112 Nm.

Substituição: terminal de direção – Toyota Prado J120. Conselho:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 26

Retire os macacos e calços.
