Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_), TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir ponteiras de direção TOYOTA AYGO 1 (AB10) [TUTORIAL AUTODOC]

Como mudar terminal de direção em Toyota Aygo AB1 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para AYGO (WNB1_, KGB1_) e outros modelos TOYOTA

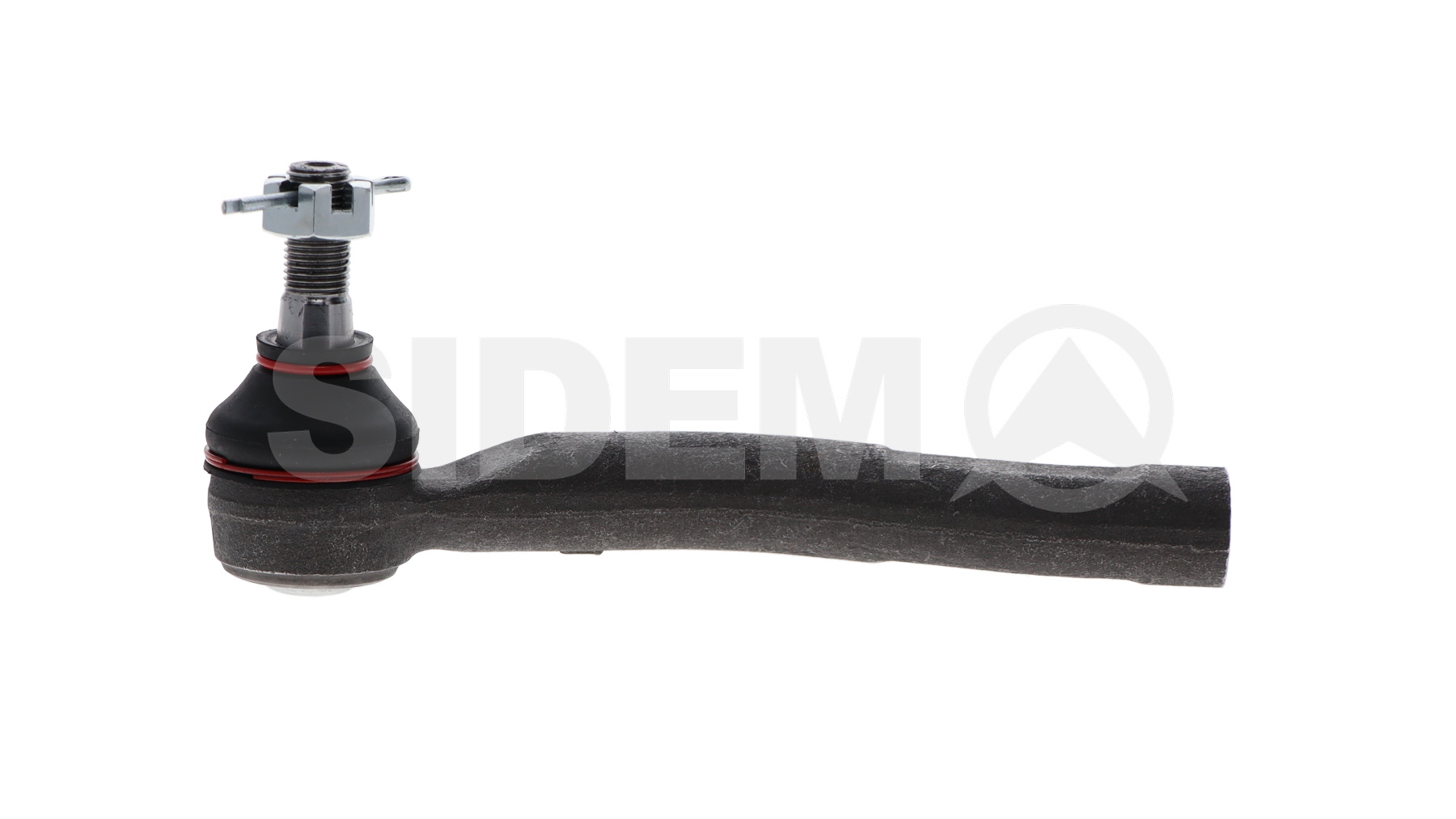

Rótula de direção

Barra de direcção

Jogo de reparação, barra de direcção

Kit de montagem, rótula de barra de direcção

Como substituir Rótula de direção em TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) - dicas para uma manutenção adequada do automóvel

Rótula de direção para TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) Diesel (54 cv)

Passos simples para a reparação de automóveis por si próprio - Substituição de Rótula de direção em TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_)

Rótula de direção para TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_) Gasolina/gas (GPL) (68 cv)

Substituição: terminal de direção – Toyota Aygo AB1. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 17

                        Chave Combinada nº 19

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 19

                        Chave dinamométrica

                        Alicates de Corte

                        Vira-macho

                        Paquímetro

                        Pé-de-cabra

                        Extrator de articulação esférica

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Toyota Aygo AB1. Os especialistas da AUTODOC recomendam:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Durante o processo de instalação, use apenas os novos parafusos e porcas.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - Toyota Aygo AB1.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: terminal de direção – Toyota Aygo AB1. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Remover o contrapino de fixação do terminal de direção. Use um alicate de corte. Utilize um pé-de-cabra.
Passo 8

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 9

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 10

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 17.
Passo 11

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 12

Desaparafuse a extremidade da barra de direção
Passo 13

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 14

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Toyota Aygo AB1. AUTODOC recomenda:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 15

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 16

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 17

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 18

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 33 Nm.
Passo 19

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 17. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 47 Nm.
Passo 20

Instalar o contrapino de fixação do terminal de direção.

Passo 21

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 22

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 23

Limpe o local de montagem do aro do pneu. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Toyota Aygo AB1. Depois de aplicar o spray, espere alguns minutos.
Passo 24

Instale a roda.

Substituição: terminal de direção – Toyota Aygo AB1. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 103 Nm.

Substituição: terminal de direção – Toyota Aygo AB1. Os profissionais recomendam:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 27

Retire os macacos e calços.
