Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.3 4WD (NCP15) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

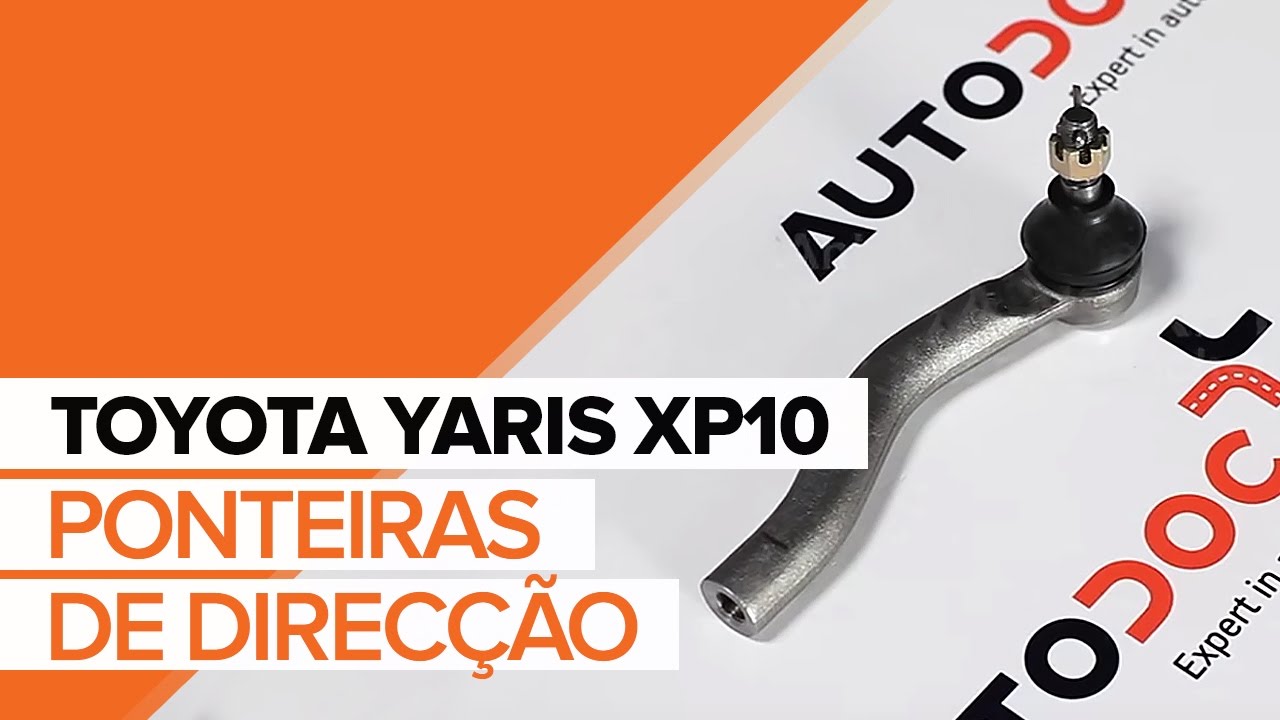

Como substituir um ponteiras de direcção no TOYOTA YARIS XP10 TUTORIAL | AUTODOC

Como mudar terminal de direção em Toyota Yaris P1 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Yaris Hatchback (_P1_) e outros modelos TOYOTA

Rótula de direção

Barra de direcção

Jogo de reparação, rótula de barra de direcção

Kit de montagem, rótula de barra de direcção

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (68 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Gasolina (106 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_) Gasolina (87 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (65 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Gasolina (105 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Gasolina (150 cv)

        Rótula de direção para TOYOTA Yaris Hatchback (_P1_) 1.3 4WD (NCP15) Gasolina (88 cv)

Substituição: terminal de direção – Toyota Yaris P1. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave de caixa n.º 19

                        Chave de caixa n.º 22

                        Chave Combinada nº 19

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Extrator de articulação esférica

                        Paquímetro

                        Alicates de Corte

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Toyota Yaris P1. AUTODOC recomenda:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Toyota Yaris P1. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: terminal de direção – Toyota Yaris P1. Os profissionais recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento.
Passo 7

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 19.
Passo 8

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 22. Use uma chave de catraca.
Passo 10

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.

Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Toyota Yaris P1. Conselho da AUTODOC:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 15

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 49 Nm.
Passo 16

Instalar o contrapino de fixação do terminal de direção. Use um alicate de corte.
Passo 17

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 18

Apertar a porca de bloqueio do terminal de direção Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 19

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.

Passo 20

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 21

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Toyota Yaris P1. Depois de aplicar o spray, espere alguns minutos.
Passo 22

Instale a roda.

Substituição: terminal de direção – Toyota Yaris P1. AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 23

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 24

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 103 Nm.

Substituição: terminal de direção – Toyota Yaris P1. Os especialistas da AUTODOC recomendam:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 25

Retire os macacos e calços.
