Importante!

Este procedimento de substituição pode ser usado para:
VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.4, VW Polo Sedan (602, 604, 612, 614) 1.2 TSI, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.4 TSi, VW Polo Sedan (602, 604, 612, 614) 1.6 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

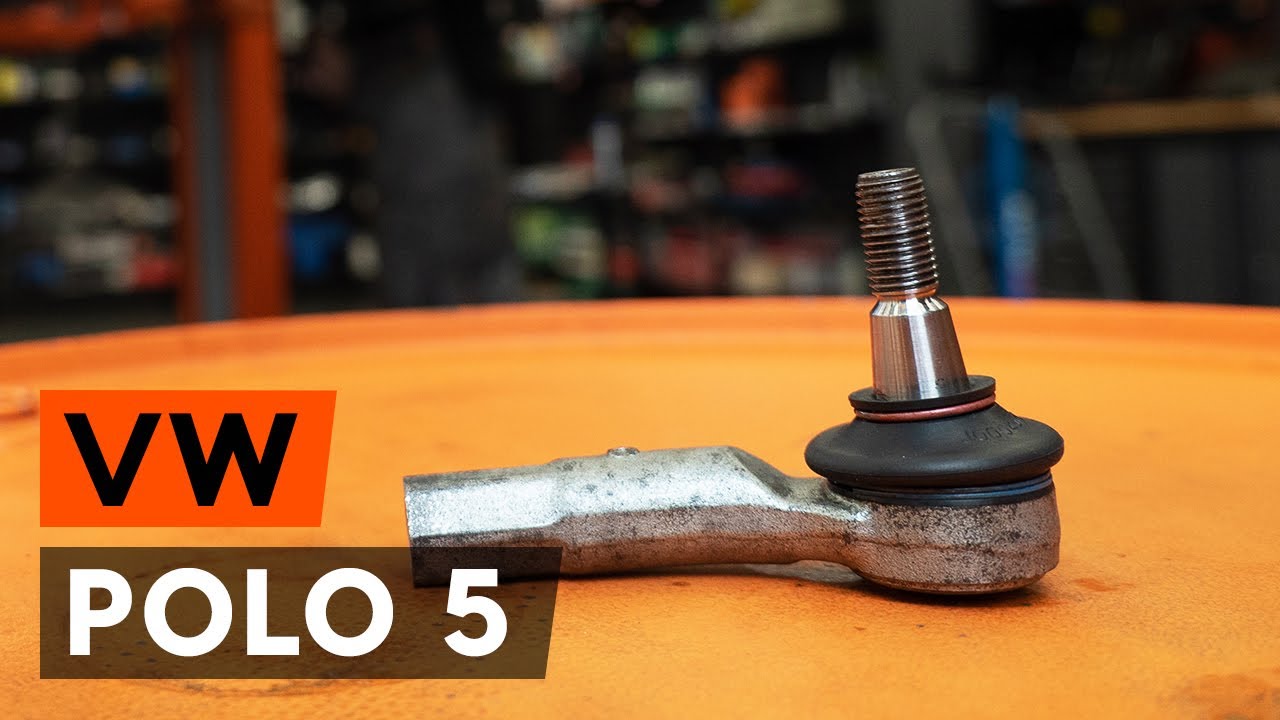

Como substituir ponteiras de direção VW POLO 5 (612) [TUTORIAL AUTODOC]

Como mudar terminal de direção em VW Polo 5 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Polo Sedan (602, 604, 612, 614) e outros modelos VW

Produtos alternativos

Rótula de direção

59806 MAPCO Rótula de direção

8,84 EUR

Loja

SKTE-0280009 STARK Rótula de direção

9,02 EUR

Loja

SKTE-0280045 STARK Rótula de direção

9,05 EUR

Loja

SKTE-0280041 STARK Rótula de direção

9,56 EUR

Loja

914T0042 RIDEX Rótula de direção

9,56 EUR

Loja

TA1795 DELPHI Rótula de direção

10,78 EUR

Loja

914T0042P RIDEX PLUS Rótula de direção

11,24 EUR

Loja

54007501 METZGER Rótula de direção

11,82 EUR

Loja

19812 FEBI BILSTEIN Rótula de direção

12,19 EUR

Loja

4316500 KRAFT Rótula de direção

13,11 EUR

Loja

Substituição: terminal de direção – VW Polo 5. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 19

                      Chave Combinada nº 21

                      Chave de caixa n.º 18

                      Chave de caixa n.º 19

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Vira-macho

                      Paquímetro

                      Calço de roda

Comprar ferramentas

Substituição: terminal de direção – VW Polo 5. Conselho:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – VW Polo 5. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: terminal de direção – VW Polo 5. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 21.
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 19. Use uma chave de tarraxa.
Passo 10

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – VW Polo 5. Conselho da AUTODOC:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 15

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 16

Aparafuse no terminal de direção a contraporca. Use uma chave combinada nº 19. Use uma chave combinada nº 21.
Passo 17

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 19. Use uma chave combinada nº 21. Use uma chave de torque. Aperte-o para o torque de 50 Nm.
Passo 19

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 20

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 21

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 22

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – VW Polo 5. Depois de aplicar o spray, espere alguns minutos.
Passo 23

Instale a roda.

Substituição: terminal de direção – VW Polo 5. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 24

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 25

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.

Substituição: terminal de direção – VW Polo 5. Os profissionais recomendam:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 26

Retire os macacos e calços.
