Importante!

Este procedimento de substituição pode ser usado para:
VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

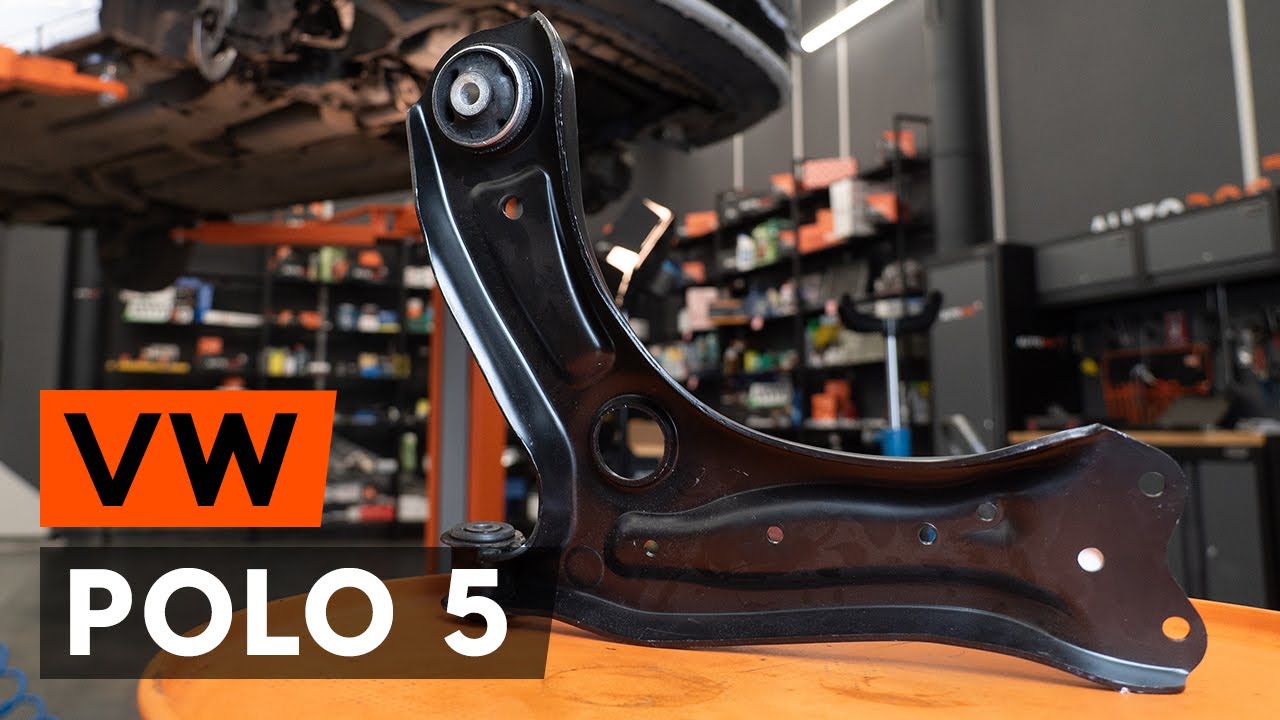

Como substituir a braço de suspensão dianteira no VW POLO 5 Sedan [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em VW Polo 5 - guia de substituição

Produtos alternativos

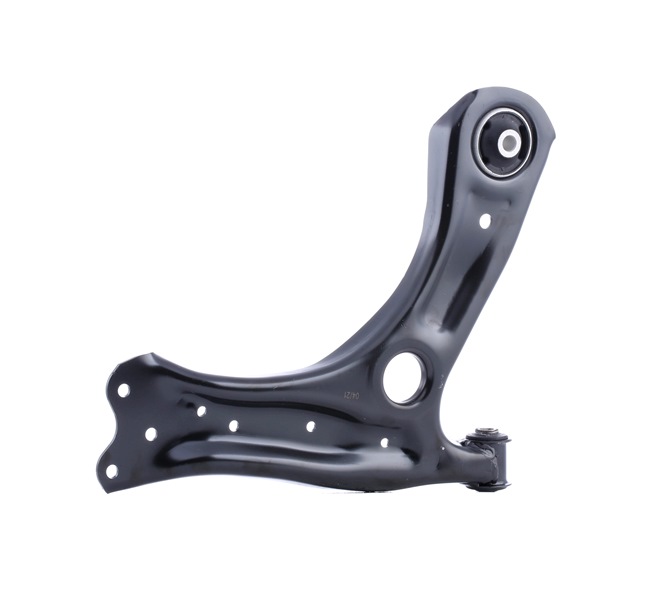

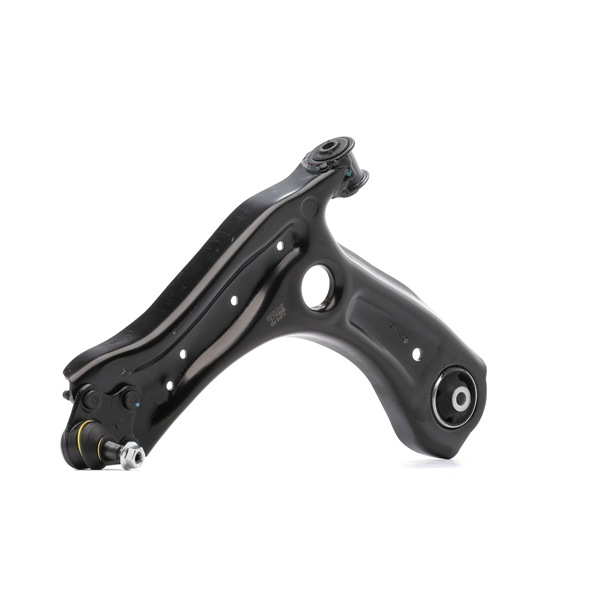

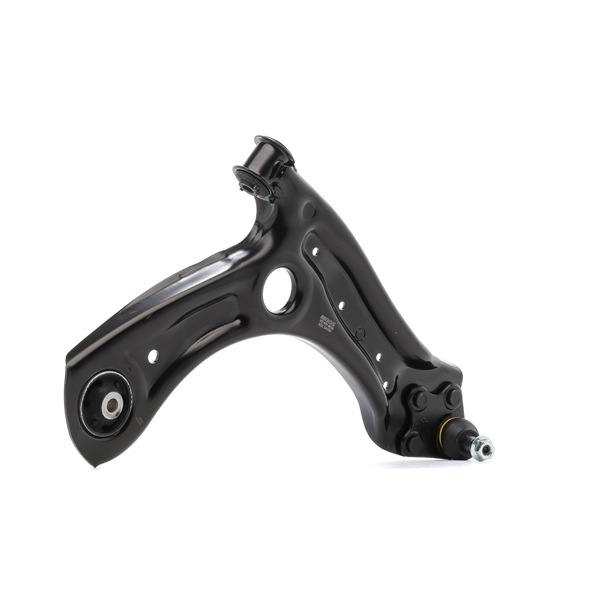

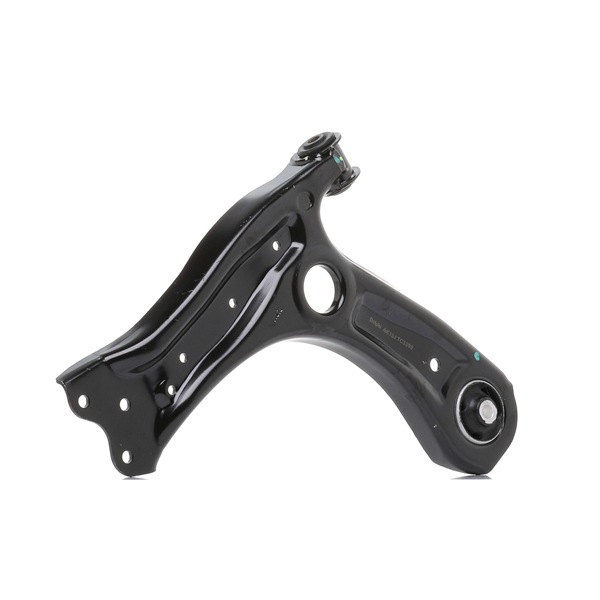

Braço de suspensão

Substituição: braço inferior da parte dianteira – VW Polo 5. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 18

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Vira-macho

                      Pé-de-cabra

                      Martelo de borracha

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – VW Polo 5. Conselho de especialistas da AUTODOC:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – VW Polo 5. Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – VW Polo 5. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – VW Polo 5. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 7

Desaperte o braço de fixação dianteiro. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 8

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 9

Retire os parafusos de fixação. Use uma chave soquete nº 18.
Passo 10

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 11

Remova o braço. Utilize um pé-de-cabra.
Passo 12

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 13

Instale um novo braço. Utilize um pé-de-cabra. Use um martelo de borracha.

Substituição: braço inferior da parte dianteira – VW Polo 5. Conselho:
Durante o processo de instalação, use apenas os novos parafusos e porcas.
Passo 14

Instale o fixador dianteiro do braço. Use uma chave combinada nº 18.
Passo 15

Instale o fixador traseiro do braço. Utilize um pé-de-cabra.
Passo 16

Aparafuse os fixadores da rótula de suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 17

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 18

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 19

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 20

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 21

Aperte o fixador da articulação esférica. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 22

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – VW Polo 5. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 23

Trate todas as juntas do braço. Use massa de cobre.
Passo 24

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 25

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – VW Polo 5. Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 26

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Polo 5
Passo 27

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 29

Retire os macacos e calços.
