Importante!

Este procedimento de substituição pode ser usado para:
CITROËN C4 I (LC_) 1.4 16V, CITROËN C4 I (LC_) 1.6 HDi, CITROËN C4 I (LC_) 1.6 HDi … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Todas as peças que necessita substituir – Amortecedor para C4 I (LC_) e outros modelos CITROËN

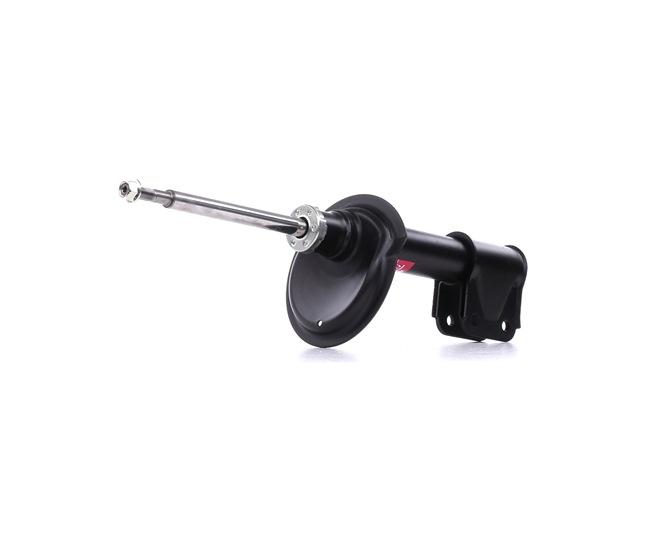

Amortecedor

        Amortecedor para C4 I Hatchback Gasolina (88 cv)

        Amortecedor para C4 I Hatchback Diesel (90 cv)

        Amortecedor para C4 I Hatchback Diesel (109 cv)

Substituição: amortecedor – CITROËN C4 I (LC_). Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 13

                        Chave de caixa n.º 13

                        Chave de caixa n.º 15

                        Chave de caixa n.º 16

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave para amortecedor n.º DD6

                        Torninho

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: amortecedor – CITROËN C4 I (LC_). Conselho de especialistas da AUTODOC:

Ambos os amortecedores da suspensão traseira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para os amortecedores esquerdo e direito da suspensão traseira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – CITROËN C4 I (LC_) – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: amortecedor – CITROËN C4 I (LC_). AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 7

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 8

Desaperte a fixação inferior do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 9

Desaperte a fixação superior do amortecedor. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
Importante! Para evitar lesões, segure o amortecedor enquanto desaparafusa os parafusos de fixação. CITROËN C4 I (LC_)
Passo 10

Retire os parafusos de fixação.
Passo 11

Remova o amortecedor.
Passo 12

Prenda o amortecedor num torno.
Passo 13

Limpe o elemento de fixação de componentes do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 14

Retire a fixação da haste do pistão do amortecedor. Utilize a chave para amortecedor DD№6. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 15

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.

AUTODOC recomenda:
Substituição: amortecedor – CITROËN C4 I (LC_). Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 16

Instale o suporte, a coifa e o batente de encosto do amortecedor no novo amortecedor.
Passo 17

Aperte a porca da haste do amortecedor. Utilize a chave para amortecedor DD№6. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 38 Nm.
Passo 18

Trate do elemento fixador da haste do amortecedor. Use massa de cobre.
Passo 19

Liberte o torno e retire o amortecedor.
Passo 20

Limpe os locais de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 21

Trate os assentos de montagem do amortecedor. Use massa de cobre.

Passo 22

Coloque o amortecedor no arco da roda e fixe-o.

Substituição: amortecedor – CITROËN C4 I (LC_). Conselho:
Para evitar lesões, segure o amortecedor com cuidado ao apertar os parafusos de fixação.
Passo 23

Instale os parafusos de fixação.
Passo 24

Apertar a fixação superior do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 25

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 26

Aperte a fixação inferior do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 57 Nm.
Passo 27

Remova o apoio sob a viga do eixo traseiro.

AUTODOC recomenda:
Substituição: amortecedor – CITROËN C4 I (LC_). Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 28

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 29

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 30

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: amortecedor – CITROËN C4 I (LC_). Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 31

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. CITROËN C4 I (LC_)
Passo 32

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 33

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 34

Retire os macacos e calços.
