Importante!

Este procedimento de substituição pode ser usado para:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

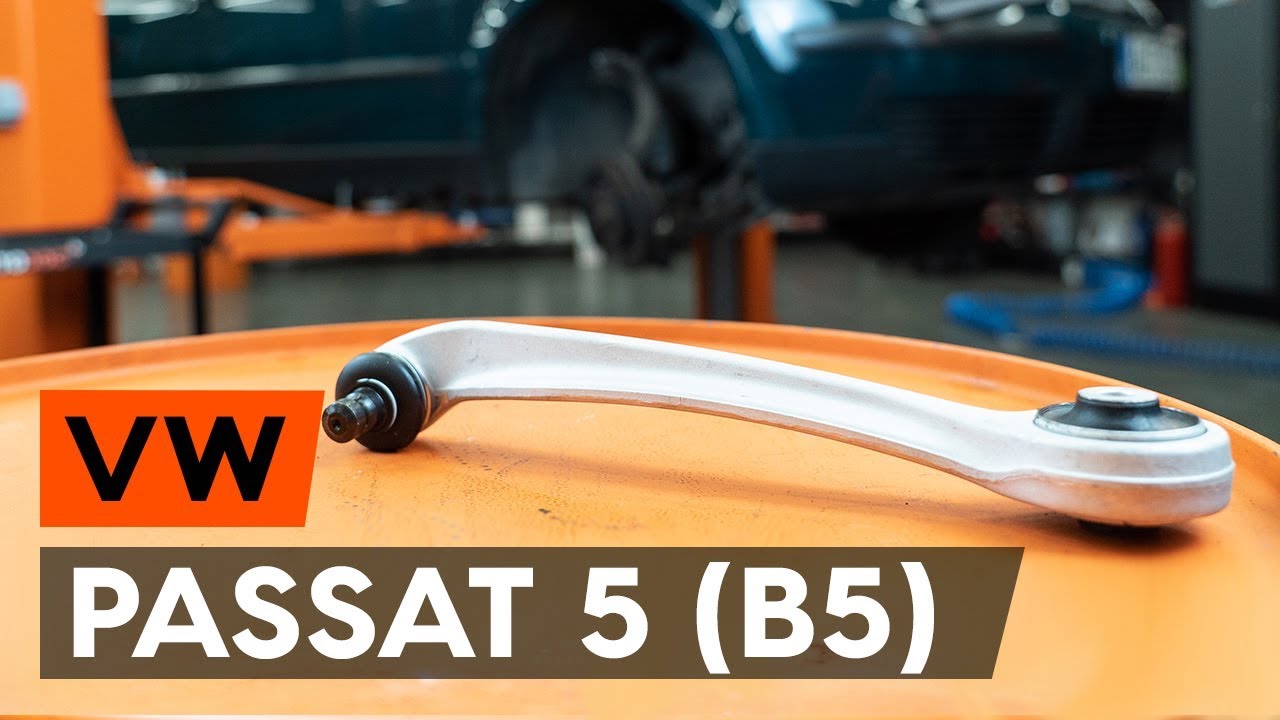

Como substituir a braço de suspensão dianteira no VW PASSAT 5 (B5) [TUTORIAL AUTODOC]

Como mudar braço superior da parte dianteira em VW Passat B5 Variant - guia de substituição

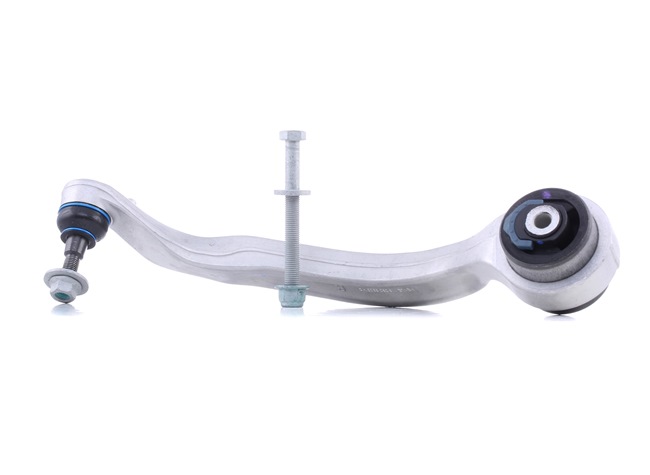

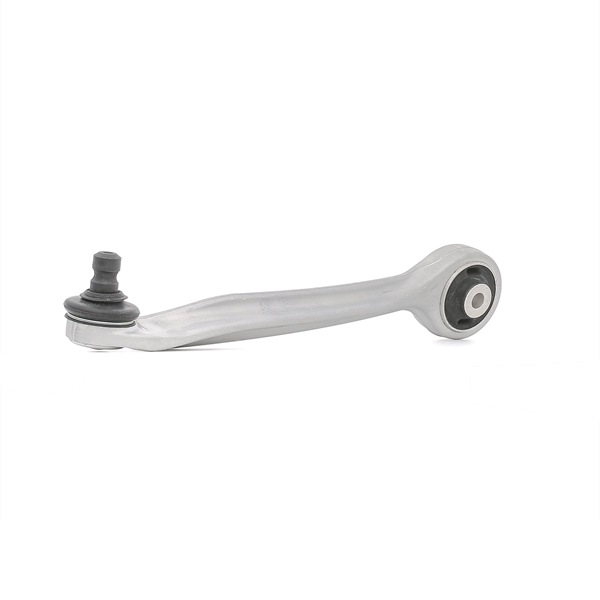

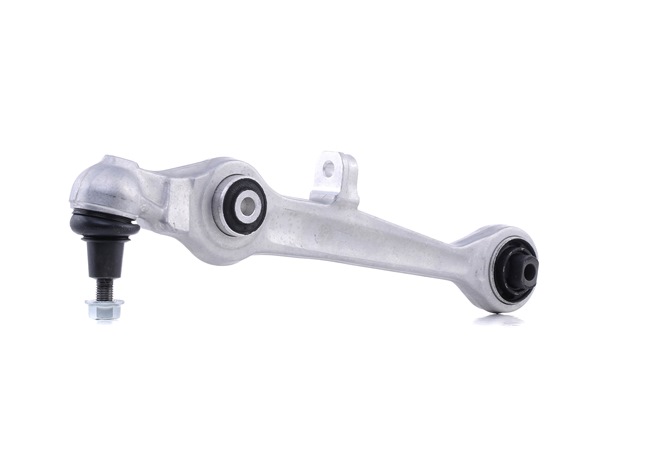

Produtos alternativos

Braço de suspensão

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 16

                      Chave Combinada nº 18

                      Chave de caixa n.º 13

                      Chave de caixa n.º 15

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Punção de arrombar

                      Martelo

                      Pé-de-cabra

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Conselho:

O procedimento de substituição é idêntico para os braços de controlo superior direito e esquerdo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Siga os seguintes passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire o vedante da grelha do capô.
Passo 4

Eleve e retire a grelha do capô.

Passo 5

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 6

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 7

Fixe as rodas com os calços.
Passo 8

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 9

Elevar a parte dianteira do carro e fixar em suportes.
Passo 10

Desaperte os parafusos da roda.

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 11

Retire a roda.
Passo 12

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 13

Desaperte os parafusos do braço de suspensão superior (2 peças). Use uma chave combinada nº 16. Use uma chave soquete nº 16.
Passo 14

Remova o parafuso de fixação. Use um saca-pino. Use um martelo.
Passo 15

Separe o braço de suspensão superior da manga do eixo (2 peças). Utilize um pé-de-cabra.
Passo 16

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 16 (2 peças).

Passo 18

Desaparafuse o fixador que conecta a barra estabilizadora ao braço. Use uma chave combinada nº 16 (2 peças).
Passo 19

Remova a barra estabilizadora.

Passo 20

Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 21

Desaperte a fixação inferior do suporte do amortecedor. Use uma chave soquete nº 18. Use uma chave combinada nº 18.
Passo 22

Remova o parafuso de fixação.
Passo 23

Solte a parte de baixo do amortecedor. Utilize um pé-de-cabra.
Passo 24

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. VW Passat B5 Variant
Passo 25

Remova o suporte de suspensão.
Passo 26

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 27

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13.
Passo 28

Remova o suporte superior do amortecedor que se encontra montado com os braços de suspensão.
Passo 29

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 30

Desaparafuse os fixadores que ligam os braços de suspensão ao suporte do amortecedor. Use uma chave soquete nº 16. Use uma chave combinada nº 16.
Passo 31

Remova o parafuso de fixação.
Passo 32

Remova o braço.
Passo 33

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 34

Instale um novo braço.

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Os especialistas da AUTODOC recomendam:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.Posicione o braço da suspensão de acordo com os seus furos de montagem.
Passo 35

Instale o parafuso de fixação.
Passo 36

Aperte os fixadores que ligam os braços de suspensão ao suporte do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 37

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 38

Instale o suporte superior do amortecedor que se encontra montado com os braços de suspensão.
Passo 39

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Conselho da AUTODOC:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 40

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 22 Nm.
Passo 41

Instale o amortecedor no arco da roda.
Passo 42

Aparafuse a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 15. Não o aperte.
Passo 43

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 44

Conecte o braço da suspensão à coluna de suspensão.
Passo 45

Instale o parafuso de fixação.
Passo 46

Aparafuse o elemento de fixação inferior do amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18.
Passo 47

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 48

Trate todas as juntas do braço. Use massa de cobre.
Passo 49

Junte o braço de suspensão superior à manga do eixo (2 peças).
Passo 50

Instale o parafuso de fixação.
Passo 51

Aparafuse os fixadores (duas peças) do braço de suspensão superior. Use uma chave combinada nº 16. Use uma chave soquete nº 16.
Passo 52

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 53

Aperte a fixação inferior do amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 54

Aperte os parafusos do braço de suspensão superior (2 peças). Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 55

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 56

Limpe os assentos de montagem do tirante da barra estabilizadora. Use uma escova metálica. Use spray WD-40.
Passo 57

Instale o terminal do estabilizador transversal.
Passo 58

Aperte o fixador que conecta a barra estabilizadora ao braço. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 59

Aperte o fixador que conecta a bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 60

Trate todas as juntas do braço. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 61

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 62

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 63

Instale a roda.

Substituição: braço superior da parte dianteira – VW Passat B5 Variant. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 64

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 65

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 66

Retire os macacos e calços.
Passo 67

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 68

Instale e fixe a grelha do capô.
Passo 69

Instale o vedante da grelha do capô.
Passo 70

Remova a proteção do guarda-lamas.
Passo 71

Feche o capô.
