Importante!

Este procedimento de substituição pode ser usado para:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a braço de suspensão dianteira no VW PASSAT B6 (3C5) [TUTORIAL AUTODOC]

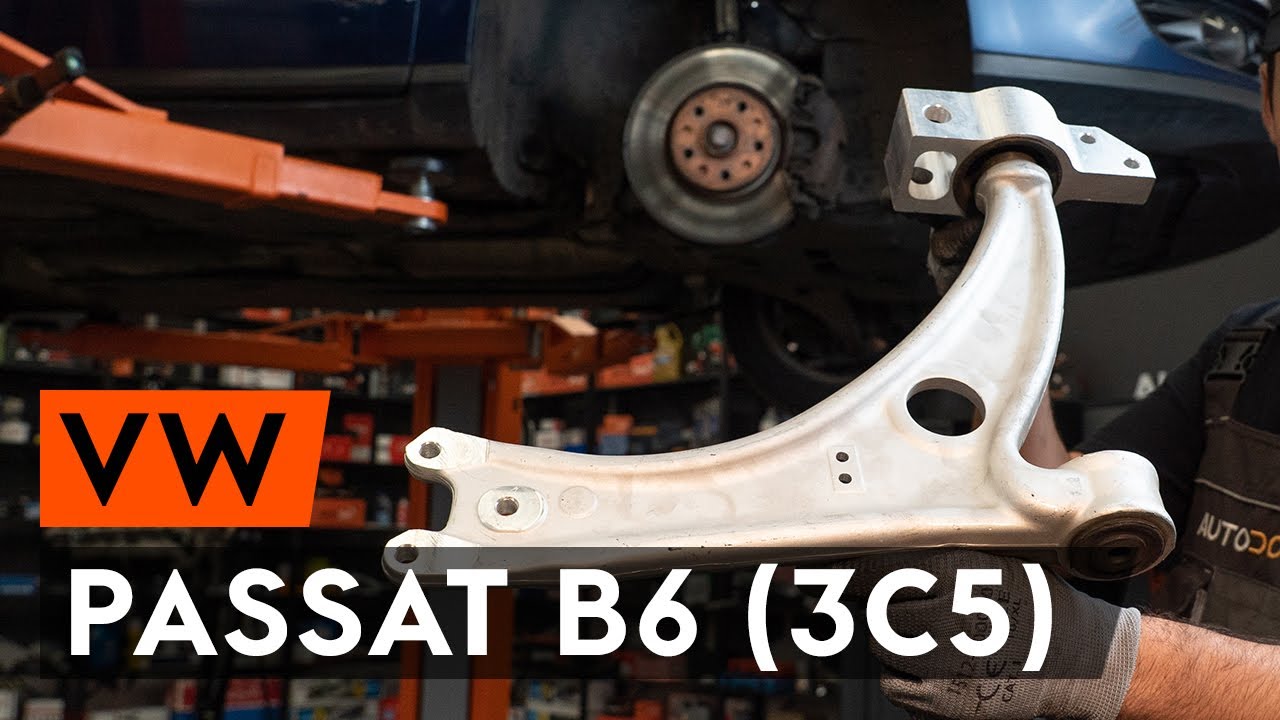

Como mudar braço inferior da parte dianteira em VW Passat 3C B6 Variant - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para Passat Variant (3C5) e outros modelos VW

Braço de suspensão

Jogo de braços oscilantes, suspensão de rodas

Barra / escora, suspensão

        Braço de suspensão para VW Passat Variant (3C5) 2.0 TDI Diesel (120 cv)

        Braço de suspensão para VW Passat Variant (3C5) 1.6 FSI Gasolina (115 cv)

        Braço de suspensão para VW Passat Variant (3C5) 2.0 FSI Gasolina (150 cv)

        Braço de suspensão para VW Passat Variant (3C5) 1.9 TDI Diesel (105 cv)

        Braço de suspensão para VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 cv)

        Braço de suspensão para VW Passat Variant (3C5) 1.6 Gasolina (102 cv)

        Braço de suspensão para VW Passat Variant (3C5) 2.0 TDI Diesel (122 cv)

        Braço de suspensão para VW Passat Variant (3C5) 2.0 TDI Diesel (136 cv)

        Braço de suspensão para VW Passat Variant (3C5) 2.0 TDI Diesel (170 cv)

Substituição: braço inferior da parte dianteira – VW Passat 3C5. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Ponta de Torx T25

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – Passat Variant B6. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – VW Passat B6 3C Variant. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – Passat 3C5. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Solte os fixadores da tampa inferior do cárter. Use uma chave soquete nº 13. Use Torx T25. Use uma chave de catraca.
Passo 7

Remova a tampa do cárter de óleo.
Passo 8

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Passat B6 3C Variant. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 9

Desaperte o braço de fixação dianteiro. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 10

Desaperte o fixador traseiro que liga o braço da suspensão à carroçaria. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 11

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 12

Remova o fixador traseiro do braço de controlo (2 peças).
Passo 13

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 14

Remova o fixador frontal do braço de controlo.
Passo 15

Remova o fixador traseiro do braço de controlo.
Passo 16

Remova o braço. Utilize um pé-de-cabra.
Passo 17

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 18

Instale um novo braço. Utilize um pé-de-cabra.

Substituição: braço inferior da parte dianteira – VW Passat Variant B6. AUTODOC recomenda:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 19

Instale o fixador dianteiro do braço.
Passo 20

Aperte o braço de fixação dianteiro. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 21

Instale o fixador traseiro do braço de suspensão (2 peças).
Passo 22

Aperte o fixador traseiro que liga o braço da suspensão à carroçaria. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 23

Instale o fixador traseiro do braço de suspensão.

Passo 24

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 25

Aperte os fixadores da rótula de suspensão. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 26

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 27

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+180°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 28

Aperte o fixador traseiro que liga o braço à carroçaria do carro. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+180°

Substituição: braço inferior da parte dianteira – Passat 3C5. Conselho de especialistas da AUTODOC:
Importante! Certifique-se de utilizar novos fixadores.
Passo 29

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 30

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 31

Trate todas as juntas do braço. Use massa de cobre.
Passo 32

Reinstale a tampa inferior do cárter de óleo.
Passo 33

Aperte os fixadores da tampa inferior do cárter. Use uma chave soquete nº 13. Use Torx T25. Use uma chave de catraca.
Passo 34

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 35

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – Passat B6 3C Variant. Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 36

Instale a roda.

Substituição: braço inferior da parte dianteira – VW Passat 3C B6 Variant. Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 37

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 38

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 39

Retire os macacos e calços.
