Como mudar discos de travão da parte traseira em Ford Mondeo Mk3 sedan - guia de substituição
downloads:
0
Visualizações:
7
0
Utilizadores escolheram - 0
Intervalo recomendado de substituição para a categoria da peça Disco de travão : 50000km
Importante!
Este procedimento de substituição pode ser usado para:
FORD MONDEO III três volumes (B4Y) 1.8 16V,
FORD MONDEO III três volumes (B4Y) 1.8 16V,
FORD MONDEO III três volumes (B4Y) 2.5 V6 24V,
FORD MONDEO III três volumes (B4Y) 2.0 16V DI / TDDi / TDCi,
FORD MONDEO III três volumes (B4Y) 2.0 16V TDDi / TDCi,
FORD MONDEO III três volumes (B4Y) 2.0 TDCi,
FORD MONDEO III três volumes (B4Y) ST220,
FORD MONDEO III três volumes (B4Y) 1.8 SCi,
FORD MONDEO III três volumes (B4Y) 2.2 TDCi,
FORD MONDEO III três volumes (B4Y) 3.0 V6 24V,
FORD MONDEO III três volumes (B4Y) 2.2 TDCi,
FORD MONDEO III três volumes (B4Y) 2.0 DI,
FORD MONDEO III três volumes (B4Y) 2.5 V6
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.
Como substituir discos de travão parte traseira no FORD MONDEO MK3 Sedan [TUTORIAL DA AUTODOC]

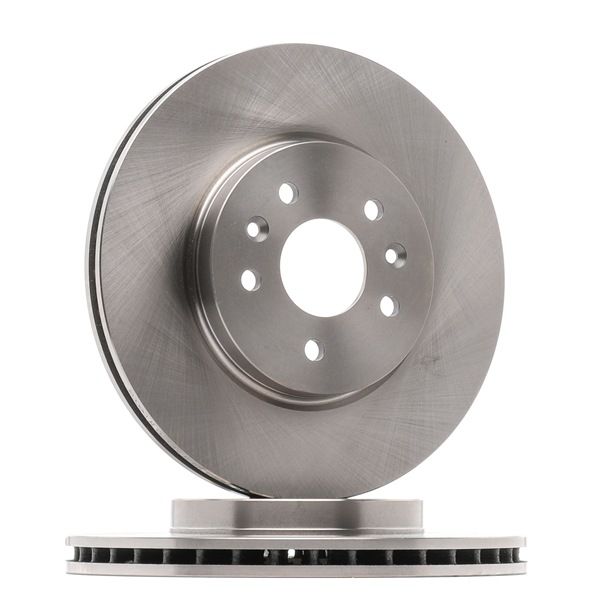

Todas as peças que necessita substituir – Discos de Travão para MONDEO III três volumes (B4Y) e outros modelos FORD
Substituição: discos de travão – Ford Mondeo Mk3 sedan. AUTODOC recomenda:
Substitua os discos de travão no carro Ford Mondeo Mk3 sedan em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Ford Mondeo Mk3 sedan – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2
Fixe as rodas com os calços.
Passo 3
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 4
Elevar a parte traseira do carro e fixar em suportes.
Passo 5
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Ford Mondeo Mk3 sedan
Passo 6
Retire a roda.
Passo 7
Limpe o fixador do cabo do travão de estacionamento. Use uma escova metálica. Use spray WD-40.
Passo 8
Solte o cabo do travão de estacionamento. Use um alicate de corte. Utilize um pé-de-cabra.
Passo 9
Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 10
Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 13.
Passo 11
Retire a pinça de travão. Utilize um pé-de-cabra.
Substituição: discos de travão – Ford Mondeo Mk3 sedan. Conselho da AUTODOC:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12
Remover as pastilhas de travão. Utilize um pé-de-cabra.
Passo 13
Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 14
Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 13. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 15
Retire a braçadeira da pinça.
Passo 16
Limpe o fixador do disco de travão. Use uma escova metálica. Use spray WD-40.
Passo 17
Desaperte a fixação do disco de travão.
Passo 18
Remova o disco de travão.
Passo 19
Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 20
Instale o disco de travão.
Passo 21
Aparafuse o fixador do disco de travão.
Passo 22
Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: discos de travão – Ford Mondeo Mk3 sedan. Depois de aplicar o spray, espere alguns minutos.
Passo 23
Instale a braçadeira da pinça do travão.
Passo 24
Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 25
Instale as pastilhas de travão.
Passo 26
Trate o pistão da pinça de travão. Utilize a escova de limpeza de nylon. Utilize um produto de limpeza para travões.
Substituição: discos de travão – Ford Mondeo Mk3 sedan. Os profissionais recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 27
Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 28
Instale a pinça do travão e fixe-o. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 29
Instale o cabo do travão de estacionamento no suporte da pinça do travão. Use um alicate de corte. Utilize um pé-de-cabra.
Passo 30
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 31
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: discos de travão – Ford Mondeo Mk3 sedan. Depois de aplicar o spray, espere alguns minutos.
Passo 32
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Ford Mondeo Mk3 sedan
Passo 33
Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 34
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 35
Retire os macacos e calços.
Substituição: discos de travão – Ford Mondeo Mk3 sedan. Conselho de especialistas da AUTODOC:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 36
Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
