Importante!

Este procedimento de substituição pode ser usado para:
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir coluna de suspensão dianteira no CITROEN XSARA PICASSO (N68) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em Citroen Xsara Picasso - guia de substituição

Todas as peças que necessita substituir – Amortecedor para XSARA PICASSO (N68) e outros modelos CITROËN

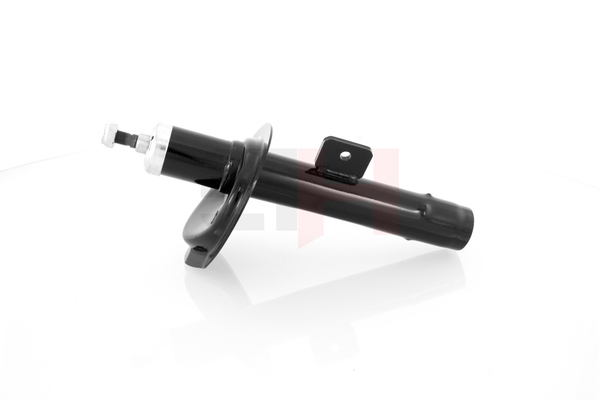

Amortecedor

        Amortecedor para Xsara Picasso (N68) Gasolina (110 cv)

        Amortecedor para Xsara Picasso (N68) Gasolina (88 cv)

        Amortecedor para Xsara Picasso (N68) Gasolina (115 cv)

        Amortecedor para Xsara Picasso (N68) Gasolina (95 cv)

        Amortecedor para Xsara Picasso (N68) Gasolina (136 cv)

        Amortecedor para Xsara Picasso (N68) Diesel (109 cv)

        Amortecedor para Xsara Picasso (N68) Gasolina (109 cv)

        Amortecedor para Xsara Picasso (N68) Diesel (90 cv)

        Amortecedor para Xsara Picasso (N68) Gasolina (91 cv)

Substituição: kit de suspensão – Citroen Xsara Picasso. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 17

                        Chave Combinada nº 22

                        Chave de caixa n.º 14

                        Chave de caixa n.º 16

                        Chave de caixa n.º 17

                        Chave de caixa n.º 22

                        Chave de caixa n.º 32

                        ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Ferramenta de remoção do clipe

                        Martelo

                        Vira-macho

                        Punção de arrombar

                        Cinzel plano

                        Pé-de-cabra

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Citroen Xsara Picasso. AUTODOC recomenda:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Citroen Xsara Picasso. Siga os seguintes passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire as proteções de porca do braço do limpa vidros do para-brisas. Use uma ferramenta de remoção de clipe.
Passo 4

Desaperte os fixadores dos braços do limpa vidros do para-brisas. Use uma chave soquete nº 14.
Passo 5

Retire os braços do limpa vidros.
Passo 6

Separe o retentor da parte superior do encaixe do microfiltro.
Passo 7

Eleve e retire a grelha do capô.
Passo 8

Limpe os fixadores do suporte superior do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 9

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 10

Fixe as rodas com os calços.
Passo 11

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 12

Elevar a parte dianteira do carro e fixar em suportes.
Passo 13

Desaperte os parafusos da roda.

Substituição: kit de suspensão – Citroen Xsara Picasso. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 14

Retire a roda.
Passo 15

Remova o pino da porca do eixo. Utilize um pé-de-cabra.
Passo 16

Limpe os fixadores do eixo motor. Use uma escova metálica. Use spray WD-40.
Passo 17

Solte o fixador do eixo de transmissão. Use uma chave soquete nº 32. Use uma chave de tarraxa.
Passo 18

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 19

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 17.
Passo 20

Remova a barra estabilizadora.

Passo 21

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 22

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 23

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 24

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave soquete nº 17. Use uma chave combinada nº 17. Use uma chave de tarraxa.
Passo 25

Remova o parafuso de fixação. Use um saca-pino. Use um martelo.
Passo 26

Desligue a articulação esférica da manga de eixo. Utilize um pé-de-cabra.
Passo 27

Remova o eixo de transmissão. Use um saca-pino. Use um martelo.
Passo 28

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 29

Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.

Passo 30

Remova o parafuso de fixação. Use um cinzel plano para metal. Use um martelo.
Passo 31

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 32

Baixe o macaco de transmissão hidráulica em 10-15 cm.

AUTODOC recomenda:
Citroen Xsara Picasso – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 33

Desligar a manga de eixo do suporte do amortecedor.
Passo 34

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 14.

Substituição: kit de suspensão – Citroen Xsara Picasso. Conselho de especialistas da AUTODOC:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 35

Remova o suporte de suspensão.
Passo 36

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Citroen Xsara Picasso. Conselho da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 37

Comprima a mola.
Passo 38

Remova a porca do suporte do pistão. Use uma chave combinada nº 22. Use HEX n.º H7 Use uma chave de catraca.
Passo 39

Remova a montagem do suporte superior.
Passo 40

Solte a mola espiral.
Passo 41

Retire a mola.
Passo 42

Remova a tampa protetora contra poeira do amortecedor e o para-choques.
Passo 43

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Citroen Xsara Picasso. Conselho:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 44

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 45

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 46

Instale a mola do amortecedor.
Passo 47

Comprima a mola.

Passo 48

Instale o suporte superior e o rolamento do suporte.
Passo 49

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 22. Use HEX n.º H7 Use uma chave de torque. Aperte-o para o torque de 49 Nm.

Substituição: kit de suspensão – Citroen Xsara Picasso. Os especialistas da AUTODOC recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 50

Solte a mola.
Passo 51

Retire a coluna de suspensão montada.
Passo 52

Instale o amortecedor no arco da roda.
Passo 53

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Citroen Xsara Picasso
Passo 54

Fixe o suporte do amortecedor na manga de eixo.
Passo 55

Instale o parafuso de fixação. Use um martelo.
Passo 56

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 16.
Passo 57

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 58

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Citroen Xsara Picasso. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 59

Instale o eixo de transmissão.
Passo 60

Limpe o local de montagem da rótula de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 61

Conecte a articulação esférica à manga de eixo.
Passo 62

Instale o parafuso de fixação. Use um martelo.
Passo 63

Aperte o fixador da articulação esférica. Use uma chave soquete nº 17. Use uma chave combinada nº 17. Use uma chave de torque. Aperte-o para o torque de 44 Nm.
Passo 64

Instale o terminal do estabilizador transversal.
Passo 65

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 66

Aperte a porca do eixo de transmissão. Use uma chave soquete nº 32. Use uma chave de torque. Aperte-o para o torque de 245 Nm.
Passo 67

Instale o pino da porca do eixo. Utilize um pé-de-cabra.
Passo 68

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 69

Trate os fixadores do amortecedor. Trate todas as juntas do braço. Use massa de cobre.
Passo 70

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 71

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: kit de suspensão – Citroen Xsara Picasso. Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 72

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Citroen Xsara Picasso
Passo 73

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 74

Abaixar o automóvel.
Passo 75

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 76

Instale e fixe a grelha do capô.
Passo 77

Ligue os retentores da parte superior do encaixe do microfiltro.
Passo 78

Reinstale os braços do limpa-vidros.
Passo 79

Aperte os fixadores dos braços do limpa vidros. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 19 Nm.

Substituição: kit de suspensão – Citroen Xsara Picasso. Conselho de especialistas da AUTODOC:
Certifique-se que não troca os braços do limpa vidros do lado do condutor e passageiro.
Passo 80

Instale as porcas das tampas dos braços do limpa para-brisas.
Passo 81

Apertar os parafusos da roda usando um padrão cruzado. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 82

Remova a proteção do guarda-lamas.
Passo 83

Feche o capô.
Passo 84

Retire os macacos e calços.
