Como mudar kit de suspensão da parte dianteira em Ford Fiesta V JH JD - guia de substituição

downloads: 7

Importante!

Este procedimento de substituição pode ser usado para:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ST150 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir coluna de suspensão dianteira no FORD FIESTA V JH, JD [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em Ford Fiesta V JH JD - guia de substituição

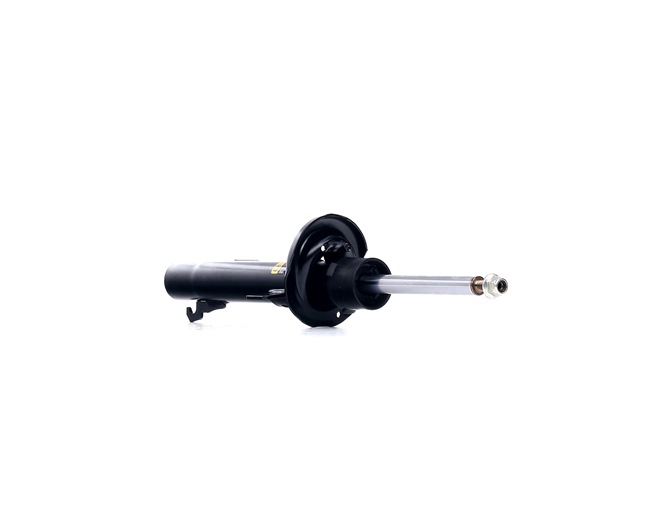

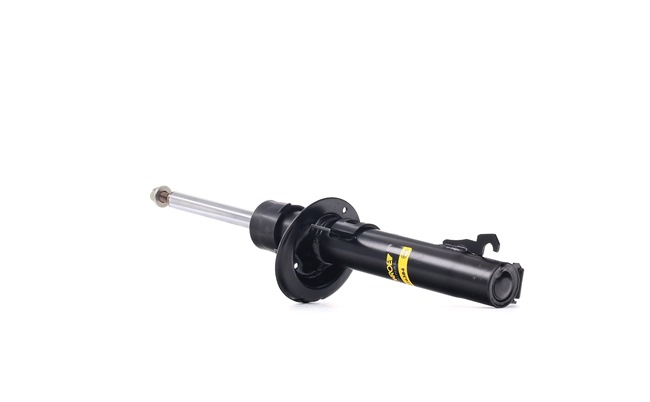

Todas as peças que necessita substituir – Amortecedor para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) e outros modelos FORD

Produtos alternativos

Amortecedor

Substituição: kit de suspensão – Ford Fiesta V JH JD. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 13

                      Chave de caixa n.º 13

                      Chave de caixa n.º 15

                      Chave de caixa n.º 17

                      Chave de caixa n.º 19

                      Chave de caixa n.º 32

                      ponta hexagonal n.º H6

                      Ponta de Torx T50

                      Soquete de impacto para roda nº 19

                      Chave de catraca

                      Chave dinamométrica

                      Chave do amortecedor

                      Martelo

                      Vira-macho

                      Punção de arrombar

                      Martelo de borracha

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Ford Fiesta V JH JD. Os especialistas da AUTODOC recomendam:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - Ford Fiesta V JH JD.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-30.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave combinada nº 13.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 7

Elevar a parte dianteira do carro e fixar em suportes.
Passo 8

Desaperte os parafusos da roda.

Substituição: kit de suspensão – Ford Fiesta V JH JD. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 9

Retire a roda.
Passo 10

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 11

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 12

Remova a barra estabilizadora.
Passo 13

Retire o clip de retenção da mangueira do travão. Utilize um pé-de-cabra.
Passo 14

Retire a mangueira de travão do suporte do amortecedor.
Passo 15

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 16

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave soquete nº 15. Use uma chave de tarraxa.
Passo 17

Remova o parafuso de fixação.
Passo 18

Limpe os fixadores do eixo motor. Use uma escova metálica. Use spray WD-40.
Passo 19

Solte o fixador do eixo de transmissão. Use uma chave soquete nº 32. Use uma chave de tarraxa.
Passo 20

Retire a porca de aperto. Use uma chave soquete nº 32.
Passo 21

Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.
Passo 22

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave soquete nº 15. Use Torx T50. Use uma chave de catraca.
Passo 23

Remova o parafuso de fixação.
Passo 24

Remova o eixo de transmissão. Use um saca-pino. Use um martelo.
Passo 25

Desconecte o braço inferior da manga de eixo.

Substituição: kit de suspensão – Ford Fiesta V JH JD. AUTODOC recomenda:
Certifique-se de que o eixo de transmissão não esteja descarregado (quando o automóvel estiver levantado).
Passo 26

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 27

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use uma chave especial para remover o amortecedor.
Passo 28

Desligar a manga de eixo do suporte do amortecedor. Use um martelo.
Passo 29

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Ford Fiesta V JH JD
Passo 30

Remova o suporte de suspensão.
Passo 31

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Ford Fiesta V JH JD. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 32

Comprima a mola.
Passo 33

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 34

Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 35

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.

Substituição: kit de suspensão – Ford Fiesta V JH JD. Conselho de especialistas da AUTODOC:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.
Passo 36

Solte a mola espiral.
Passo 37

Retire a mola.
Passo 38

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Ford Fiesta V JH JD. Os especialistas da AUTODOC recomendam:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 39

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 40

Instale a mola do amortecedor.
Passo 41

Comprima a mola.
Passo 42

Instale o suporte, a coifa e o batente de encosto do amortecedor no novo amortecedor.
Passo 43

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 19. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 48 Nm.

Substituição: kit de suspensão – Ford Fiesta V JH JD. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 44

Solte a mola.
Passo 45

Retire a coluna de suspensão montada.
Passo 46

Instale o amortecedor no arco da roda.
Passo 47

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Ford Fiesta V JH JD – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 48

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 49

Fixe o suporte do amortecedor na manga de eixo.
Passo 50

Instale o parafuso de fixação.
Passo 51

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 52

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 53

Instale o eixo de transmissão no cubo da roda.
Passo 54

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Ford Fiesta V JH JD. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 55

Conecte o braço inferior à manga de eixo.
Passo 56

Instale o parafuso de fixação.
Passo 57

Aparafuse os fixadores da rótula de suspensão. Use uma chave soquete nº 15. Use Torx T50. Use uma chave de catraca.
Passo 58

Fixe a mangueira de travão na barra de suporte.
Passo 59

Instale o clip de retenção da mangueira do travão. Use um martelo de borracha.
Passo 60

Instale o terminal do estabilizador transversal.
Passo 61

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 62

Instale a porca de fixação.
Passo 63

Aperte a porca do eixo de transmissão. Use uma chave soquete nº 32. Use uma chave de torque. Aperte-o para o torque de 290 Nm.

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 64

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 65

Aperte o fixador da articulação esférica. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 66

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 67

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 68

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 69

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: kit de suspensão – Ford Fiesta V JH JD. Depois de aplicar o spray, espere alguns minutos.
Passo 70

Instale a roda.

Substituição: kit de suspensão – Ford Fiesta V JH JD. AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 71

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 72

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
Passo 73

Retire os macacos e calços.
Passo 74

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 75

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.

Passo 76

Remova a proteção do guarda-lamas.
Passo 77

Feche o capô.
