Como mudar kit de suspensão da parte dianteira em Opel Astra H Caravan - guia de substituição
downloads:
2
Visualizações:
77
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
OPEL Astra H Caravan (A04) 1.6 LPG (L35),
OPEL Astra H Caravan (A04) 1.4 LPG (L35),
OPEL Astra H Caravan (A04) 1.4 (L35),
OPEL Astra H Caravan (A04) 1.4 (L35),
OPEL Astra H Caravan (A04) 1.6 (L35),
OPEL Astra H Caravan (A04) 1.8 (L35),
OPEL Astra H Caravan (A04) 2.0 Turbo (L35),
OPEL Astra H Caravan (A04) 2.0 Turbo (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI 16V (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI (L35),
OPEL Astra H Caravan (A04) 1.8 (L35),
OPEL Astra H Caravan (A04) 1.6 Turbo (L35),
OPEL Astra H Caravan (A04) 1.6 (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35)
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

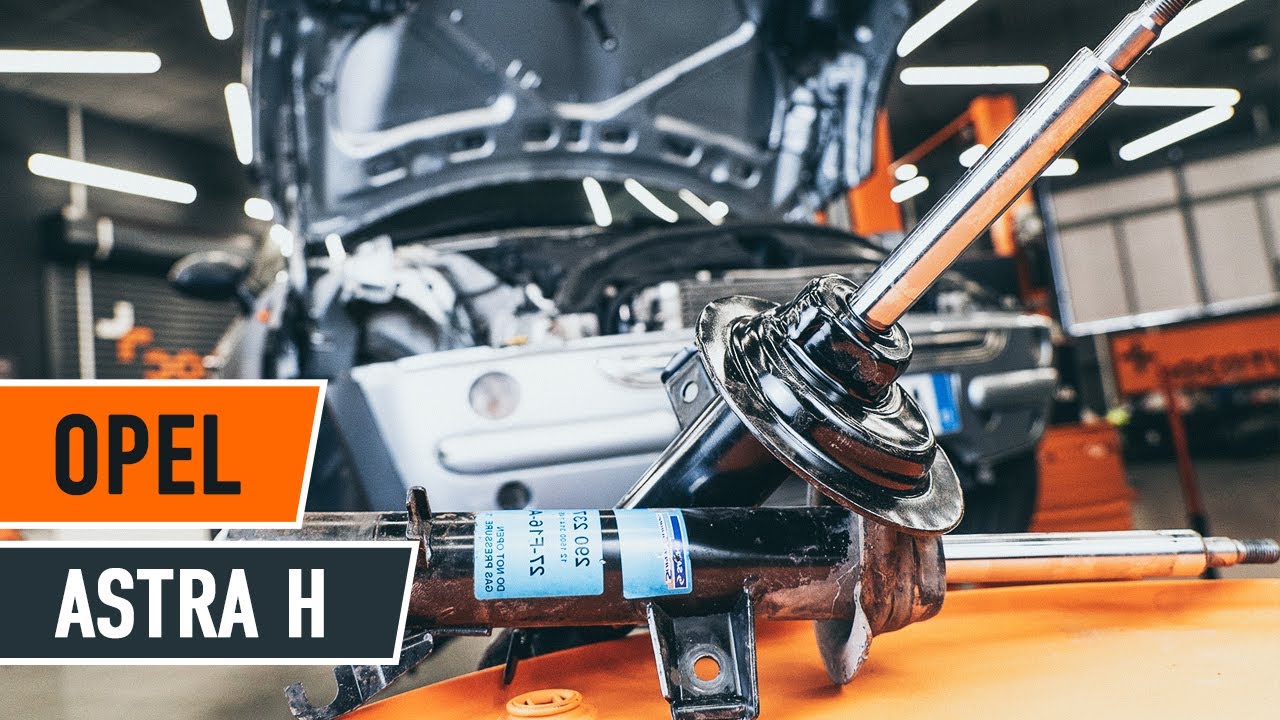

Como substituir a amortecedores dianteiros no OPEL ASTRA H [TUTORIAL]
Todas as peças que necessita substituir – Amortecedor para Astra H Caravan (A04) e outros modelos OPEL
Substituição: kit de suspensão – Opel Astra H Caravan. Conselho de especialistas da AUTODOC:
Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Opel Astra H Caravan – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3
Elevar a parte dianteira do carro e fixar em suportes.
Passo 4
Desaperte os parafusos da roda.
Substituição: kit de suspensão – Opel Astra H Caravan. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5
Retire a roda.
Passo 6
Separe o conetor do sensor ABS. Use uma chave de fenda plana.
Passo 7
Retirar a mola de fixação e mover a mangueira do travão para fora do suporte do braço no amortecedor. Use alicates. Use um martelo de borracha.
Passo 8
Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 9
Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 10
Remova a barra estabilizadora.
Passo 11
Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 12
Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 13
Retire os parafusos de fixação (2 peças). Use um saca-pino. Use um martelo.
Passo 14
Desligar a manga de eixo do suporte do amortecedor.
Passo 15
Abaixar o automóvel.
Passo 16
Abra o capô.
Passo 17
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 18
Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave de fenda plana.
Passo 19
Remova o suporte de suspensão.
Passo 20
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: kit de suspensão – Opel Astra H Caravan. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 21
Comprima a mola.
Passo 22
Remova a tampa do suporte de montagem da suspensão. Use uma chave de fenda plana.
Passo 23
Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 24
Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 25
Solte a mola espiral.
Passo 26
Remova a montagem do suporte superior.
Passo 27
Remova a tampa protetora contra poeira do amortecedor e o para-choques.
AUTODOC recomenda:
Substituição: kit de suspensão – Opel Astra H Caravan. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 28
Retire a mola.
Passo 29
Retire o amortecedor antigo do compressor hidráulico de mola.
Substituição: kit de suspensão – Opel Astra H Caravan. Conselho da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 30
Instale o amortecedor novo no compressor hidráulico de mola.
Passo 31
Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 32
Instale a mola do amortecedor.
Passo 33
Comprima a mola.
Passo 34
Instale o suporte superior e o rolamento do suporte.
Passo 35
Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Substituição: kit de suspensão – Opel Astra H Caravan. Conselho de especialistas da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36
Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 37
Instale a tampa do suporte de montagem da suspensão.
Passo 38
Solte a mola.
Passo 39
Retire a coluna de suspensão montada.
Passo 40
Instale o amortecedor no arco da roda.
Passo 41
Aparafuse a fixação superior de montagem do suporte do amortecedor. Use alicates de bomba de água.
Passo 42
Remova a proteção do guarda-lamas.
Passo 43
Feche o capô.
Passo 44
Elevar a parte dianteira do carro e fixar em suportes.
Passo 45
Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 46
Fixe o suporte do amortecedor na manga de eixo.
Passo 47
Instale os parafusos de fixação (2 peças). Use um saca-pino. Use um martelo.
Passo 48
Fixe a mangueira de travão na barra de suporte. Use um martelo de borracha.
Passo 49
Fixe a mola de fixação da mangueira do travão. Use alicates.
Passo 50
Junte o conetor do sensor ABS.
Passo 51
Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 85 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 52
Instale o terminal do estabilizador transversal.
Passo 53
Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 54
Trate os fixadores do amortecedor. Trate todas as juntas de conexão do estabilizador. Use massa de cobre.
Passo 55
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 56
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
Substituição: kit de suspensão – Opel Astra H Caravan. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 57
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Opel Astra H Caravan
Passo 58
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 59
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 60
Retire os macacos e calços.
