Importante!

Este procedimento de substituição pode ser usado para:
LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

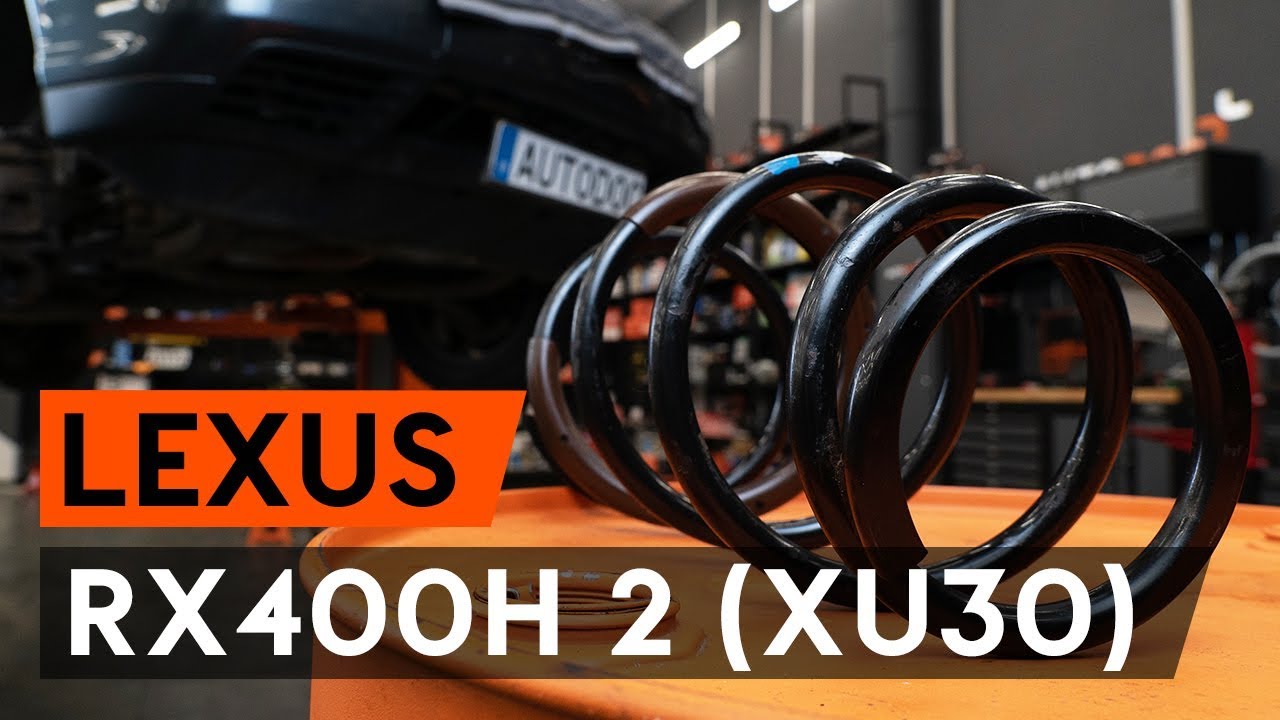

Como substituir molas de suspensão dianteira no LEXUS RX400h 2 (XU30) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em Lexus RX XU30 - guia de substituição

Todas as peças que necessita substituir – Molas para RX (MHU3_, GSU3_, MCU3_) e outros modelos LEXUS

Mola de suspensão

Mola de suspensão para RX II (XU30) Gasolina/eléctrico (211 cv)

Substituição: molas de suspensão – Lexus RX XU30. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 21

                        Chave de caixa n.º 12

                        Chave de caixa n.º 14

                        Chave de caixa n.º 17

                        Chave de caixa n.º 19

                        Chave de caixa n.º 21

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Pé-de-cabra

                        Chave de corrente

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Lexus RX XU30. Os especialistas da AUTODOC recomendam:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – Lexus RX XU30. Utilize o seguinte procedimento:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Remova a tampa do suporte de montagem da suspensão. Utilize um pé-de-cabra.
Passo 4

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 5

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 6

Fixe as rodas com os calços.
Passo 7

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 8

Elevar a parte dianteira do carro e fixar em suportes.
Passo 9

Desaperte os parafusos da roda.

Substituição: molas de suspensão – Lexus RX XU30. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 10

Retire a roda.
Passo 11

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 12

Desconecte o elemento de fixação que liga o cabo do sensor ABS ao amortecedor.
Passo 13

Limpe os fixadores do sensor do ABS e da mangueira de travão que os conecta ao amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 14

Desligar a mangueira do travão do suporte do amortecedor. Desaparafuse o elemento fixador do sensor ABS. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 15

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 16

Remova a barra estabilizadora.
Passo 17

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 18

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 21. Use uma chave soquete nº 21. Use uma chave de tarraxa.
Passo 19

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 20

Retire os parafusos de fixação.
Passo 21

Desligar a manga de eixo do suporte do amortecedor.
Passo 22

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Lexus RX XU30
Passo 23

Remova o suporte de suspensão.
Passo 24

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Lexus RX XU30. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 25

Comprima a mola.
Passo 26

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 27

Remova a porca do suporte do pistão. Utilize a chave de corrente. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 28

Remova a montagem do suporte superior. Utilize um pé-de-cabra.
Passo 29

Solte a mola espiral.
Passo 30

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: molas de suspensão – Lexus RX XU30. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 31

Retire a mola.
Passo 32

Instale a mola do amortecedor.
Passo 33

Comprima a mola.
Passo 34

Instale o apoio, o fole e o batente no amortecedor.
Passo 35

Aperte a porca do suporte do amortecedor da haste do pistão. Utilize a chave de corrente. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: molas de suspensão – Lexus RX XU30. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 37

Solte a mola.
Passo 38

Retire a coluna de suspensão montada.
Passo 39

Instale o amortecedor no arco da roda.
Passo 40

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Lexus RX XU30 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 41

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 42

Fixe o suporte do amortecedor na manga de eixo.
Passo 43

Instale os parafusos de fixação.
Passo 44

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 21. Use uma chave soquete nº 21.
Passo 45

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: molas de suspensão – Lexus RX XU30. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 46

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 230 Nm.
Passo 47

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 48

Instale o terminal do estabilizador transversal.

Passo 49

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 74 Nm.
Passo 50

Aperte a braçadeira da mangueira do travão. Aparafuse o elemento fixador do sensor ABS. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 51

Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor.
Passo 52

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 53

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 54

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 55

Instale a roda.

Substituição: molas de suspensão – Lexus RX XU30. Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 56

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 57

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 58

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 59

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 60

Instale a tampa do suporte de montagem da suspensão.
Passo 61

Remova a proteção do guarda-lamas.
Passo 62

Feche o capô.
Passo 63

Retire os macacos e calços.
