Como mudar kit de suspensão da parte traseira em Lexus RX XU30 - guia de substituição

downloads: 0

Importante!

Este procedimento de substituição pode ser usado para:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

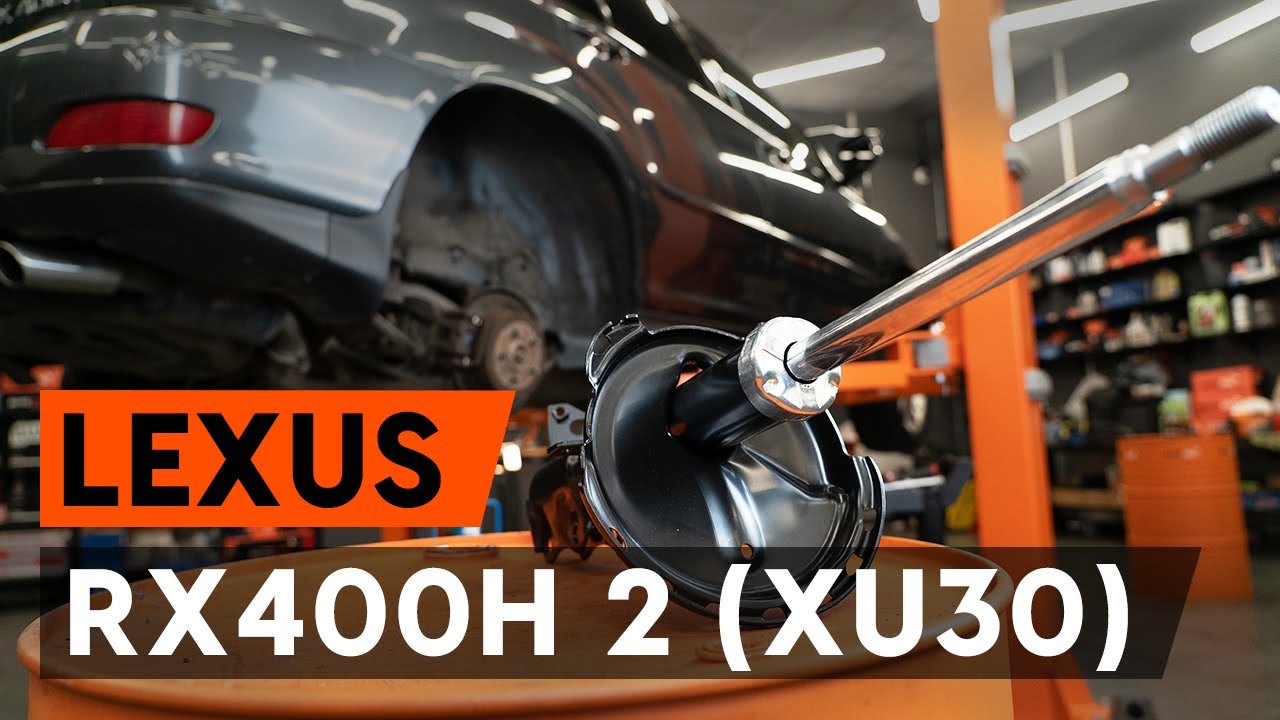

Como substituir a coluna do amortyzatory traseiro no LEXUS RX400h 2 (XU30) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte traseira em Lexus RX XU30 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para RX (MHU3_, GSU3_, MCU3_) e outros modelos LEXUS

Produtos alternativos

Amortecedor

Substituição: kit de suspensão – Lexus RX XU30. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 17

                      Chave Combinada nº 19

                      Chave de caixa n.º 10

                      Chave de caixa n.º 12

                      Chave de caixa n.º 14

                      Chave de caixa n.º 17

                      Chave de caixa n.º 19

                      Soquete de impacto para roda nº 21

                      Chave de catraca

                      Chave dinamométrica

                      Ferramentas para desmontar painel/plástico

                      Chave de corrente

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Lexus RX XU30. AUTODOC recomenda:

Ambas as colunas da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as colunas do amortecedor esquerdo e direito da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Lexus RX XU30. Utilize o seguinte procedimento:

Passo 1

Abra a tampa da mala.
Passo 2

Mova a prateleira rebatível e desprenda-a dos fixadores. Ao fazê-lo, obtém acesso aos painéis do acabamento lateral.
Passo 3

Remova a tampa do suporte de montagem da suspensão. Utilize uma ferramenta de acabamento de plástico.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 7

Elevar a parte traseira do carro e fixar em suportes.
Passo 8

Desaperte os parafusos da roda.

Substituição: kit de suspensão – Lexus RX XU30. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 9

Retire a roda.
Passo 10

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 11

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 12

Remova a barra estabilizadora.
Passo 13

Limpe o elemento fixador do sensor ABS. Use uma escova metálica. Use spray WD-40.
Passo 14

Desaparafuse o elemento fixador do sensor ABS. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 15

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 16

Limpe o fixador do suporte que conecta a mangueira de travão ao amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 18

Solte o elemento fixador, que liga o braço de suspensão à manga de eixo traseira. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 19

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 20

Desaparafuse o elemento fixador, que liga o braço de suspensão à manga de eixo traseira. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de catraca.

Passo 21

Retire os parafusos de fixação.
Passo 22

Limpe o elemento fixador do sensor ABS. Use spray WD-40.
Passo 23

Desaparafuse o elemento fixador do sensor ABS. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 24

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 25

Remova o suporte de suspensão.
Passo 26

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Lexus RX XU30. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 27

Comprima a mola.
Passo 28

Remova a porca do suporte do pistão. Utilize a chave de corrente. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 29

Solte a mola espiral.
Passo 30

Remova a montagem do suporte superior.
Passo 31

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: kit de suspensão – Lexus RX XU30. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 32

Retire a mola.
Passo 33

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Lexus RX XU30. Conselho da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 34

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 35

Instale a mola do amortecedor.
Passo 36

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.

Passo 37

Comprima a mola.
Passo 38

Instale o suporte superior e o rolamento do suporte.
Passo 39

Aperte a porca do suporte do amortecedor da haste do pistão. Utilize a chave de corrente. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: kit de suspensão – Lexus RX XU30. Conselho de especialistas da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 40

Solte a mola.
Passo 41

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 42

Retire a coluna de suspensão montada.
Passo 43

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 44

Instale o amortecedor no arco da roda.
Passo 45

Aparafuse a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 14. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Lexus RX XU30
Passo 46

Instale os parafusos de fixação.
Passo 47

Aperte o elemento fixador, que liga o braço de suspensão à manga de eixo traseira. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 180 Nm.
Passo 48

Aparafuse o elemento fixador do sensor ABS. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 49

Aparafuse o elemento fixador do sensor ABS. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 50

Instale o terminal do estabilizador transversal.
Passo 51

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 52

Remova o suporte sob a ponta de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Lexus RX XU30. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 53

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 39 Nm.
Passo 54

Aperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 55

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 56

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 57

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: kit de suspensão – Lexus RX XU30. AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 58

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Lexus RX XU30
Passo 59

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 60

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 61

Retire os macacos e calços.
Passo 62

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 63

Instale a tampa do suporte de montagem da suspensão.
Passo 64

Instale a prateleira rebatível no seu local de montagem.
Passo 65

Feche a tampa do compartimento de bagagem.
