Importante!

Este procedimento de substituição pode ser usado para:
ALFA ROMEO 159 Sportwagon (939) 2.0 JTDM (939BXQ1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTS (939BXA1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 8V (939BXE1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 16V (939BXC1B, 939BXC12), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM (939BXD1B, 939BXD12), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 16V (939BXC1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 8V (939AXH1B, 939BXH1B), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM (939.BXM1B), ALFA ROMEO 159 Sportwagon (939) 1.8 MPI (939BXL1A), ALFA ROMEO 159 Sportwagon (939) 1.8 TBi (939BXN1B), ALFA ROMEO 159 Sportwagon (939) 2.0 JTDM (939BXP1B), ALFA ROMEO 159 Sportwagon (939) 2.0 JTDM (939BXR1B) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir molas de suspensão traseira no ALFA ROMEO 159 (939) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte traseira em Alfa Romeo 159 Sportwagon - guia de substituição

Todas as peças que necessita substituir – Molas para 159 Sportwagon (939) e outros modelos ALFA ROMEO

Produtos alternativos

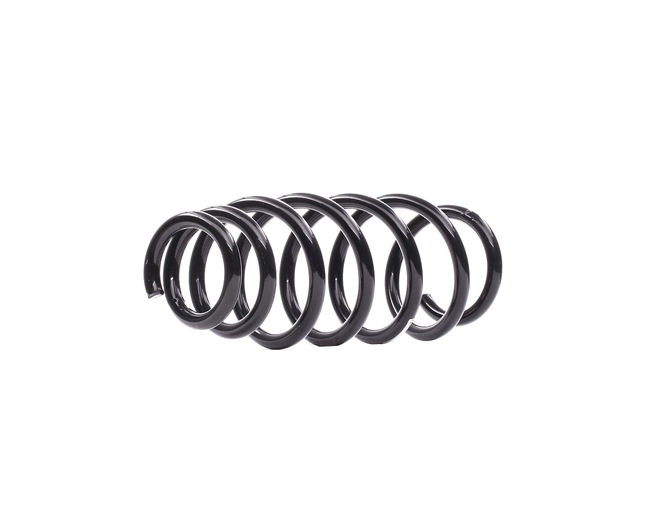

Mola de suspensão

SKCS-0040247 STARK Mola de suspensão

16,25 EUR

Loja

810102 DACO Germany Mola de suspensão

24,96 EUR

Loja

188C0248 RIDEX Mola de suspensão

25,74 EUR

Loja

SP3638 MONROE Mola de suspensão

30,42 EUR

Loja

2241191 METZGER Mola de suspensão

35,16 EUR

Loja

4200711 LESJÖFORS Mola de suspensão

39,94 EUR

Loja

RH6749 KYB Mola de suspensão

41,51 EUR

Loja

996 934 SACHS Mola de suspensão

41,70 EUR

Loja

56826 SPIDAN Mola de suspensão

42,15 EUR

Loja

8750 15129 TRISCAN Mola de suspensão

44,79 EUR

Loja

Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Massa de cobre

                      Chave Combinada nº 17

                      Chave Combinada nº 18

                      Chave Combinada nº 21

                      Chave Combinada nº 22

                      Chave de caixa n.º 8

                      Chave de caixa n.º 10

                      Chave de caixa n.º E14

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Chave de caixa n.º 21

                      Chave de caixa n.º 22

                      Ponta de Torx T25

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Chave phillips

                      Ferramenta de remoção do clipe

                      Alicates de Pressão

                      Martelo de borracha

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. Conselho da AUTODOC:

Ambas as molas espirais da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para os molas espirais esquerda e direita da suspensão traseira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Alfa Romeo 159 Sportwagon – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Abra a tampa da mala.
Passo 4

Mova a prateleira rebatível e desprenda-a dos fixadores. Ao fazê-lo, obtém acesso aos painéis do acabamento lateral.
Passo 5

Dobre os encostos dos assentos traseiros.
Passo 6

Eleve o revestimento inferior do compartimento de carga.
Passo 7

Remova os grampos do forro inferior dianteiro do porta-malas. Use uma ferramenta de remoção de clipe.
Passo 8

Remova o forro inferior dianteiro do porta-malas.
Passo 9

Remova os grampos do forro lateral do porta-malas. Use uma ferramenta de remoção de clipe.
Passo 10

Desaperte o fixador do forro lateral do porta-malas. Use Torx T25. Use uma chave de catraca.
Passo 11

Desaperte o fixador do painel central de plástico de proteção. Use Torx T25. Use uma chave de catraca. Use a chave Phillips.
Passo 12

Desaperte os fixadores do painel de acabamento plástico lateral. Use a chave Phillips.
Passo 13

Remova o painel central de plástico de proteção.
Passo 14

Remova a tampa plástica lateral.
Passo 15

Remova a cobertura do forro lateral do porta-malas.
Passo 16

Retire o forro lateral do porta-malas.
Passo 17

Retire a tampa do acabamento do cinto de segurança. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 18

Remova o forro lateral do porta-malas.
Passo 19

Retire o conector da lâmpada.
Passo 20

Desaparafuse o fixador e remova o isolamento acústico lateral do porta-malas.
Passo 21

Limpe os fixadores do suporte superior do amortecedor. Use spray WD-40.
Passo 22

Elevar a parte traseira do carro e fixar em suportes.

Passo 23

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Alfa Romeo 159 Sportwagon
Passo 24

Retire a roda.
Passo 25

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 26

Desaparafuse o fixador que conecta a barra estabilizadora ao braço. Use uma chave soquete nº 18.
Passo 27

Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 28

Desaperte o fixador que liga a coluna de suspensão ao braço da suspensão. Use uma chave combinada nº 21. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 29

Remova o parafuso de fixação.
Passo 30

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 31

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº E14. Use uma chave de catraca.
Passo 32

Limpe o fixador que conecta a manga de eixo traseira ao braço de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 33

Marque o parafuso de ajuste da divergência.
Passo 34

Desaparafuse o fixador traseiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 22.
Passo 35

Remova o parafuso de fixação. Utilize um pé-de-cabra. Use um martelo de borracha.
Passo 36

Desaperte o fixador frontal que liga a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 21.
Passo 37

Remova o parafuso de fixação.
Passo 38

Solte a manga de eixo traseira do braço de suspensão.

Passo 39

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 40

Remova a porca do suporte do pistão. Use uma chave soquete nº 16.
Passo 41

Puxe para baixo o braço da suspensão. Utilize um pé-de-cabra.
Passo 42

Remova o suporte de suspensão.
Passo 43

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 44

Comprima a mola.
Passo 45

Remova a porca do suporte do pistão. Use uma chave combinada nº 17. Use uma chave soquete nº 8. Use uma chave de catraca.
Passo 46

Remova a montagem do suporte superior. Utilize um pé-de-cabra.
Passo 47

Solte a mola espiral.
Passo 48

Retire a mola.

AUTODOC recomenda:
Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 49

Instale a mola do amortecedor.
Passo 50

Comprima a mola.
Passo 51

Instale o suporte superior e o rolamento do suporte.
Passo 52

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 17. Use alicates de pressão. Use uma chave de torque. Aperte-o para o torque de 37 Nm.

Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.Importante! Certifique-se de utilizar novos fixadores.
Passo 53

Solte a mola.
Passo 54

Retire a coluna de suspensão montada.
Passo 55

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 56

Instale o amortecedor no arco da roda.
Passo 57

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Alfa Romeo 159 Sportwagon – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 58

Instale o parafuso de fixação.
Passo 59

Limpe os assentos de montagem da manga de eixo traseira. Use uma escova metálica. Use spray WD-40.
Passo 60

Baixe o macaco de transmissão hidráulica em 10-15 cm.

AUTODOC recomenda:
Alfa Romeo 159 Sportwagon – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 61

Conecte a manga de eixo traseira ao braço de suspensão.
Passo 62

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 63

Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 64

Aparafuse o fixador traseiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 22.
Passo 65

Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 66

Aparafuse o fixador dianteiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 21.
Passo 67

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 68

Aperte o fixador traseiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 105 Nm.+45°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 69

Aperte o fixador dianteiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave soquete nº 22. Use uma chave de torque. Aperte-o para o torque de 105 Nm.+90°

Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. Conselho de especialistas da AUTODOC:
Importante! Certifique-se de utilizar novos fixadores.
Passo 70

Aperte o fixador que liga a coluna de suspensão ao braço da suspensão. Use uma chave combinada nº 21. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 130 Nm.
Passo 71

Trate os fixadores da manga de eixo traseira. Use massa de cobre.
Passo 72

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: molas de suspensão – Alfa Romeo 159 Sportwagon. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 73

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº E14. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 74

Aperte o fixador que conecta a barra estabilizadora ao braço. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 75

Limpe o local de montagem do aro do pneu. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 76

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Alfa Romeo 159 Sportwagon
Passo 77

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 78

Abaixar o automóvel.
Passo 79

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 37 Nm.
Passo 80

Instale o isolamento acústico lateral do porta-malas e aparafuse os seus fixadores.
Passo 81

Conecte o forro lateral do porta-malas.
Passo 82

Conecte o conector da lâmpada. Instale os grampos do forro lateral do porta-malas.
Passo 83

Aparafuse o fixador do forro lateral do porta-malas. Use Torx T25. Use uma chave de catraca.
Passo 84

Instale a cobertura do forro lateral do porta-malas.
Passo 85

Instale o painel de plástico lateral.

Passo 86

Aperte os fixadores do painel de acabamento plástico lateral. Use a chave Phillips.
Passo 87

Instale o painel central de plástico de proteção.
Passo 88

Aparafuse o fixador do painel central de plástico de proteção. Use Torx T25. Use uma chave de catraca. Use a chave Phillips.
Passo 89

Instale o forro inferior dianteiro do porta-malas.
Passo 90

Instale os grampos do forro dianteiro do porta-malas.
Passo 91

Instale a tampa do acabamento do cinto de segurança. Use uma chave soquete nº 10.
Passo 92

Volte a colocar o banco na sua posição inicial.
Passo 93

Coloque o revestimento inferior do compartimento de carga.
Passo 94

Instale a prateleira rebatível no seu local de montagem.
Passo 95

Feche a tampa do compartimento de bagagem.
Passo 96

Apertar os parafusos da roda usando um padrão cruzado. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 97

Retire os macacos e calços.

Considera que este manual seja útil?

Por favor, classifique este manual numa escala de 1 a 5. Se tiver alguma questão, não hesite em perguntar-nos.

Precisa de pneus novos?

Descubra que dimensões de pneus e rodas são compatíveis com o modelo ALFA ROMEO 159 Sportwagon (939)

Procurar pneus

Como mudar kit de suspensão da parte dianteira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
3.72 MB
Como mudar kit de suspensão da parte traseira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
7.31 MB
Como mudar molas de suspensão da parte dianteira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
3.73 MB
Como mudar pastilhas de travão da parte traseira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
1.74 MB
Como mudar pastilhas de travão da parte dianteira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
1.95 MB
Como mudar discos de travão da parte traseira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
2.35 MB

Como mudar molas de suspensão da parte dianteira em Alfa Romeo 159 Sportwagon - guia de substituição

Descarregue gratuitamente
3.73 MB
Como mudar molas de suspensão da parte dianteira em ALFA ROMEO 159 Sedan (939) - guia de substituição

Descarregue gratuitamente
3.45 MB
Molas de suspensão — tutorial de substituição

Universal

Descarregue gratuitamente
1.91 MB
Como mudar molas de suspensão da parte traseira em Audi A3 8L1 - guia de substituição

Descarregue gratuitamente
1.43 MB
Como mudar molas de suspensão da parte traseira em Peugeot 307 SW - guia de substituição

Descarregue gratuitamente
2.05 MB
Como mudar molas de suspensão da parte traseira em Renault Clio 2 - guia de substituição

Descarregue gratuitamente
1.66 MB

Desbloqueie o seu assistente de manutenção automóvel!

Acompanhe as despesas, faça a gestão dos registos, agende substituições e muito mais.

As 5 principais razões pelas quais o teu carro produz chios | Dicas da AUTODOC

2K visualizações

Publicado em 26/10/2023
O que fazer se a luz de verificação do motor estiver acesa | Dicas da AUTODOC

300K visualizações

Publicado em 19/08/2020
3 circunstâncias que causam danos no motor | Dicas da AUTODOC

2K visualizações

Publicado em 07/10/2021
Como substituir um perno de roda | Dicas da AUTODOC

5K visualizações

Publicado em 08/12/2020
