Ambas as colunas da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as colunas do amortecedor esquerdo e direito da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

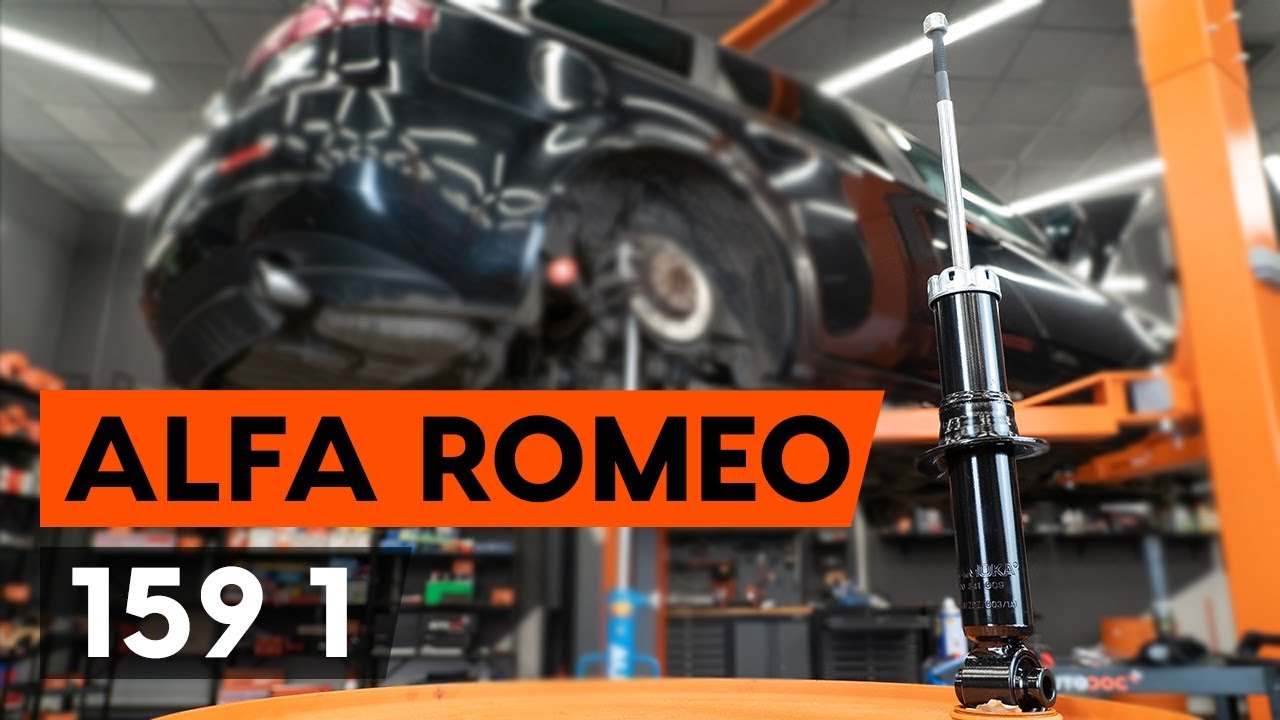

Substituição: kit de suspensão – Alfa Romeo 159 Sportwagon. Sequência recomendada de passos:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3
Abra a tampa da mala.
Passo 4
Mova a prateleira rebatível e desprenda-a dos fixadores. Ao fazê-lo, obtém acesso aos painéis do acabamento lateral.
Passo 5
Dobre os encostos dos assentos traseiros.
Passo 6
Eleve o revestimento inferior do compartimento de carga.
Passo 7
Remova os grampos do forro inferior dianteiro do porta-malas. Use uma ferramenta de remoção de clipe.
Passo 8
Remova o forro inferior dianteiro do porta-malas.
Passo 9
Remova os grampos do forro lateral do porta-malas. Use uma ferramenta de remoção de clipe.
Passo 10
Desaperte o fixador do forro lateral do porta-malas. Use Torx T25. Use uma chave de catraca.
Passo 11
Desaperte o fixador do painel central de plástico de proteção. Use Torx T25. Use uma chave de catraca. Use a chave Phillips.
Passo 12
Desaperte os fixadores do painel de acabamento plástico lateral. Use a chave Phillips.
Passo 13
Remova o painel central de plástico de proteção.
Passo 14
Remova a tampa plástica lateral.
Passo 15
Remova a cobertura do forro lateral do porta-malas.
Passo 16
Retire o forro lateral do porta-malas.
Passo 17
Retire a tampa do acabamento do cinto de segurança. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 18
Remova o forro lateral do porta-malas.
Passo 19
Retire o conector da lâmpada.
Passo 20
Desaparafuse o fixador e remova o isolamento acústico lateral do porta-malas.
Passo 21
Limpe os fixadores do suporte superior do amortecedor. Use spray WD-40.
Passo 22
Elevar a parte traseira do carro e fixar em suportes.
Passo 23
Desaperte os parafusos da roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Alfa Romeo 159 Sportwagon
Passo 24
Retire a roda.
Passo 25
Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 26
Desaparafuse o fixador que conecta a barra estabilizadora ao braço. Use uma chave soquete nº 18.
Passo 27
Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 28
Desaperte o fixador que liga a coluna de suspensão ao braço da suspensão. Use uma chave combinada nº 21. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 29
Remova o parafuso de fixação.
Passo 30
Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 31
Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº E14. Use uma chave de catraca.
Passo 32
Limpe o fixador que conecta a manga de eixo traseira ao braço de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 33
Marque o parafuso de ajuste da divergência.
Passo 34
Desaparafuse o fixador traseiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 22.
Passo 35
Remova o parafuso de fixação. Utilize um pé-de-cabra. Use um martelo de borracha.
Passo 36
Desaperte o fixador frontal que liga a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 21.
Passo 37
Remova o parafuso de fixação.
Passo 38
Solte a manga de eixo traseira do braço de suspensão.
Passo 39
Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 40
Remova a porca do suporte do pistão. Use uma chave soquete nº 16.
Passo 41
Puxe para baixo o braço da suspensão. Utilize um pé-de-cabra.
Passo 42
Remova o suporte de suspensão.
Passo 43
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: kit de suspensão – Alfa Romeo 159 Sportwagon. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 44
Comprima a mola.
Passo 45
Remova a porca do suporte do pistão. Use uma chave combinada nº 17. Use uma chave soquete nº 8. Use uma chave de catraca.
Passo 46
Remova a montagem do suporte superior. Utilize um pé-de-cabra.
Passo 47
Solte a mola espiral.
Passo 48
Retire a mola.
Passo 49
Remova a tampa protetora contra poeira do amortecedor e o para-choques.
Passo 50
Retire o amortecedor antigo do compressor hidráulico de mola.
Substituição: kit de suspensão – Alfa Romeo 159 Sportwagon. Conselho:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 51
Instale o amortecedor novo no compressor hidráulico de mola.
Passo 52
Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 53
Instale a mola do amortecedor.
Passo 54
Comprima a mola.
Passo 55
Instale o suporte superior e o rolamento do suporte.
AUTODOC recomenda:
Reglați poziția suportului superior al jambei și a arcului în funcție de marcaje.
Passo 56
Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 17. Use alicates de pressão. Use uma chave de torque. Aperte-o para o torque de 37 Nm.
Substituição: kit de suspensão – Alfa Romeo 159 Sportwagon. Os especialistas da AUTODOC recomendam:
Importante! Certifique-se de utilizar novos fixadores.Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 57
Solte a mola.
Passo 58
Retire a coluna de suspensão montada.
Passo 59
Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 60
Instale o amortecedor no arco da roda.
Passo 61
Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.
AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Alfa Romeo 159 Sportwagon
Passo 62
Instale o parafuso de fixação.
Passo 63
Limpe os assentos de montagem da manga de eixo traseira. Use uma escova metálica. Use spray WD-40.
Passo 64
Baixe o macaco de transmissão hidráulica em 10-15 cm.
Substituição: kit de suspensão – Alfa Romeo 159 Sportwagon. Conselho da AUTODOC:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 65
Conecte a manga de eixo traseira ao braço de suspensão.
Passo 66
Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 67
Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 68
Aparafuse o fixador traseiro que conecta a manga de eixo traseira ao braço de suspensão.
Use uma chave combinada nº 22.
Passo 69
Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 70
Aparafuse o fixador dianteiro que conecta a manga de eixo traseira ao braço de suspensão.
Use uma chave combinada nº 21.
Passo 71
Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 72
Aperte o fixador traseiro que conecta a manga de eixo traseira ao braço de suspensão. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 105 Nm.+45°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 73
Aperte o fixador dianteiro que conecta a manga de eixo traseira ao braço de suspensão.
Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 105 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 74
Aperte o fixador que liga a coluna de suspensão ao braço da suspensão. Use uma chave combinada nº 21. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 130 Nm.
Passo 75
Trate os fixadores da manga de eixo traseira. Use massa de cobre.
Passo 76
Retire o suporte por baixo do braço.
AUTODOC recomenda:
Substituição: kit de suspensão – Alfa Romeo 159 Sportwagon. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 77
Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº E14. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 78
Aperte o fixador que conecta a barra estabilizadora ao braço. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 79
Limpe o local de montagem do aro do pneu. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
