Importante!

Este procedimento de substituição pode ser usado para:
MAZDA 3 três volumes (BK) 2.0, MAZDA 3 três volumes (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 três volumes (BK) 2.0 (BKEP) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

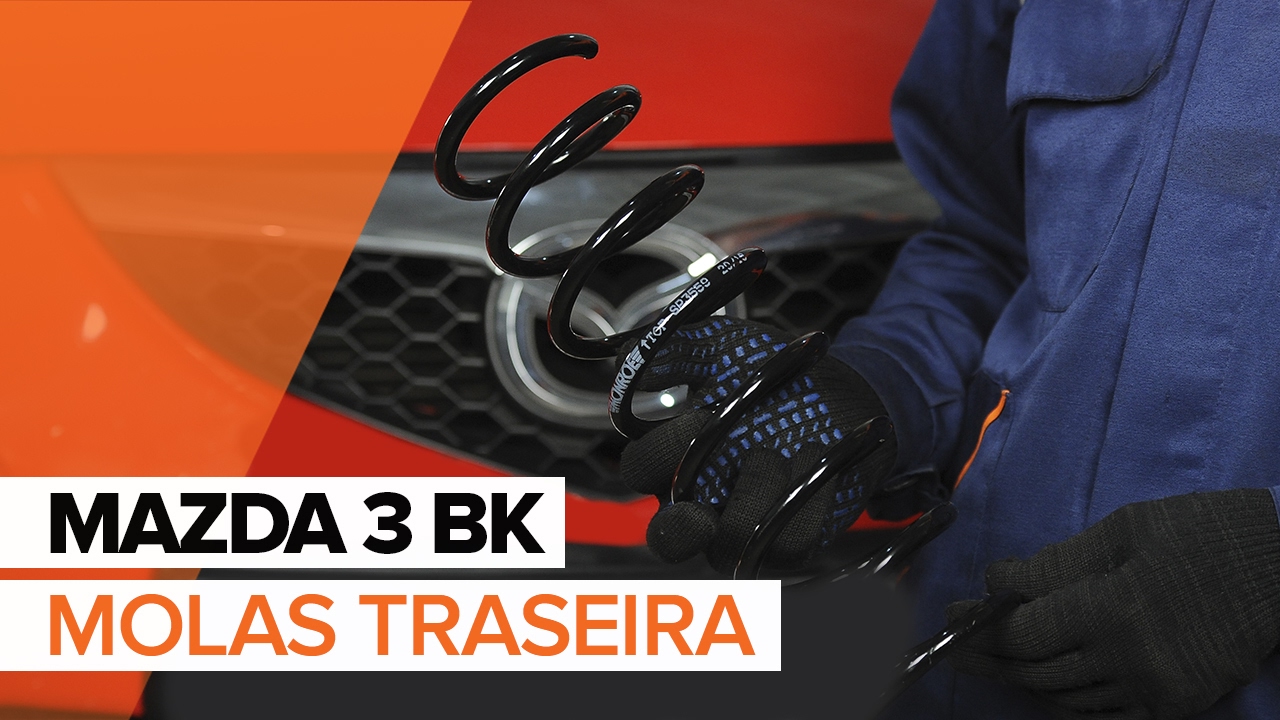

Como substituir molas traseira no MAZDA 3 BK TUTORIAL | AUTODOC

Como mudar molas de suspensão da parte traseira em Mazda 3 BK - guia de substituição

Todas as peças que necessita substituir – Molas para 3 três volumes (BK) e outros modelos MAZDA

Mola de suspensão

Espaçador para molas helicoidais

        Mola de suspensão para MAZDA 3 três volumes (BK) 2.0 (BKEP) Gasolina (150 cv)

        Mola de suspensão para MAZDA 3 três volumes (BK) 1.6 DI Turbo (BK12Y) Diesel (109 cv)

        Mola de suspensão para MAZDA 3 três volumes (BK) 2.0 Gasolina (141 cv)

Substituição: molas de suspensão – Mazda 3 BK. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 17

                        Chave de caixa n.º 17

                        Ponta HEXagonal n.º H6

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Mazda 3 BK. Conselho da AUTODOC:

Ambas as molas espirais da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para os molas espirais esquerda e direita da suspensão traseira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mazda 3 BK – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Mazda 3 BK
Passo 5

Retire a roda.
Passo 6

Limpe os fixadores do braço de controlo. Use uma escova metálica. Use spray WD-40.

Passo 7

Desenrosque o elemento que fixa o braço de suspensão à manga do eixo traseiro. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 9

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 10

Desaperte a fixação inferior do amortecedor. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 11

Retire os parafusos de fixação (2 peças).

Passo 12

Solte a parte inferior do amortecedor.

Passo 13

Desenrosque o elemento que fixa o tirante da barra estabilizadora ao braço de suspensão. Use uma chave combinada nº 17. Use HEX n.º H6 Use uma chave de catraca.
Passo 14

Remova o parafuso de fixação.

Passo 15

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: amortecedor – Mazda 3 BK. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 16

Puxe para baixo o braço da suspensão. Utilize um pé-de-cabra.

Passo 17

Retire a mola.
Passo 18

Remova o espaçador de mola de borracha.
Passo 19

Instale o espaçador de mola de borracha à nova mola helicoidal.
Passo 20

Instale a mola.

Substituição: molas de suspensão – Mazda 3 BK. Os profissionais recomendam:
Certifique-se que a mola está posicionada corretamente nos seus locais de montagem.
Passo 21

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 22

Instale o parafuso de fixação. Utilize um pé-de-cabra.

Passo 23

Aperte o elemento que fixa o braço de suspensão à manga do eixo traseiro. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 75 Nm.
Passo 24

Conecte a parte inferior do amortecedor.

Passo 25

Instale o parafuso de fixação.

Passo 26

Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 76 Nm.
Passo 27

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: amortecedor – Mazda 3 BK. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 28

Instale os fixadores que ligam a biela da barra estabilizadora ao braço de controlo e fixe-a. Use uma chave combinada nº 17. Use HEX n.º H6 Use uma chave de torque. Aperte-o para o torque de 52 Nm.
Passo 29

Trate os fixadores do amortecedor. Trate todas as juntas do braço. Trate todas as juntas de conexão do estabilizador. Use massa de cobre.

Passo 30

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 31

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – Mazda 3 BK. Depois de aplicar o spray, espere alguns minutos.
Passo 32

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Mazda 3 BK
Passo 33

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 34

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 118 Nm.
Passo 35

Retire os macacos e calços.
