Importante!

Este procedimento de substituição pode ser usado para:
VW Lupo (6X1, 6E1) 1.0, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.7 SDI, VW Lupo (6X1, 6E1) 1.2 TDI 3L, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.6 GTI, VW Lupo (6X1, 6E1) 1.4 FSI, VW Lupo (6X1, 6E1) 1.4, VW Lupo (6X1, 6E1) 1.0 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

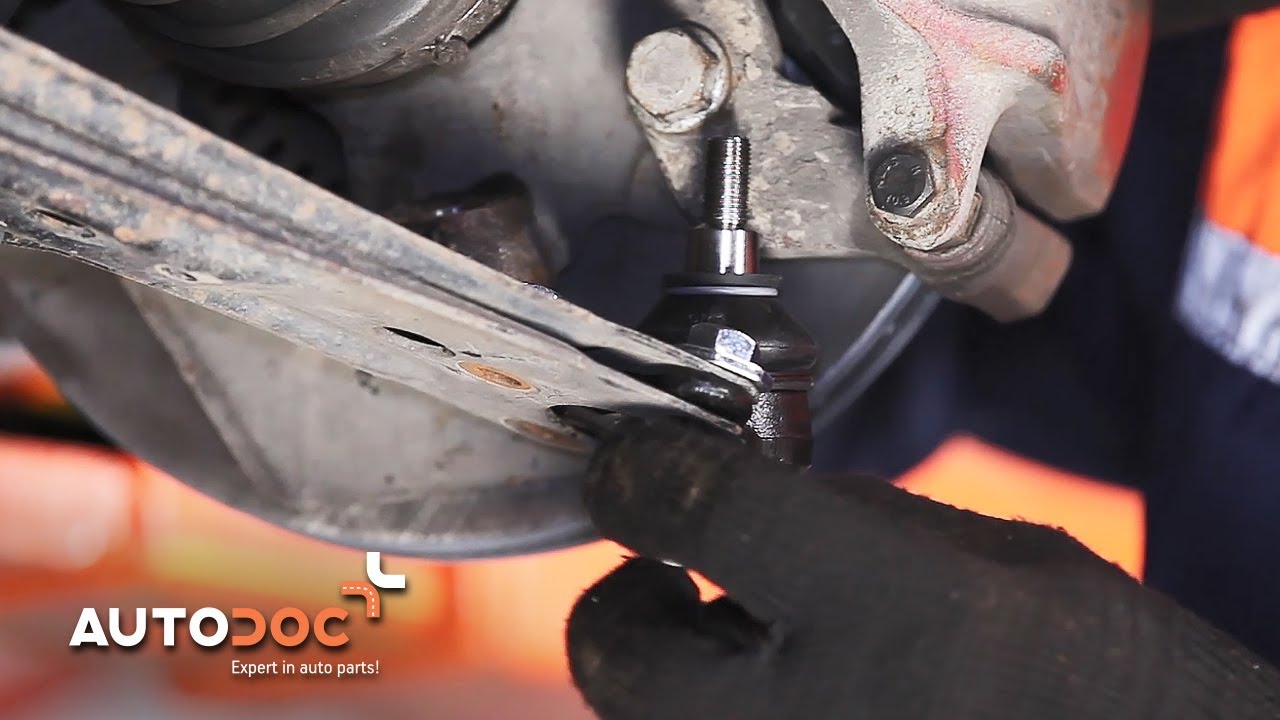

Como trocar rótula de suspensão dianteira VW LUPO TUTORIAL | AUTODOC

Como mudar rótula de suspensão da parte dianteira em VW Lupo 6X1 - guia de substituição

Todas as peças que necessita substituir – Rótula De Suspensão para Lupo (6X1, 6E1) e outros modelos VW

Produtos alternativos

Rótula de suspensão

Substituição: rótula de suspensão – VW Lupo 6X1. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 17

                      Chave de caixa n.º 13

                      Chave de caixa n.º 19

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Extrator de articulação esférica

                      Pé-de-cabra

                      Martelo

                      Calço de roda

Comprar ferramentas

Substituição: rótula de suspensão – VW Lupo 6X1. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para as juntas esféricas da esquerda e da direita.
Todo o trabalho deve ser feito com o motor parado.

Substituição: rótula de suspensão – VW Lupo 6X1. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. VW Lupo 6X1
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 7

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 8

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 9

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 10

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 17. Use uma chave de catraca.
Passo 11

Desligue a articulação esférica da manga de eixo. Utilize um pé-de-cabra. Use um martelo.
Passo 12

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 13

Desconectar a junta esférica do braço.

Passo 14

Remova a articulação esférica.
Passo 15

Limpe o local de montagem da rótula de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 16

Monte uma nova junta esférica.

Substituição: rótula de suspensão – VW Lupo 6X1. AUTODOC recomenda:
Não danifique a tampa da articulação esférica.
Passo 17

Ligue a rótula de suspensão ao braço da suspensão.
Passo 18

Aperte o fixador da articulação esférica. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 19

Conecte a articulação esférica à manga de eixo.
Passo 20

Aperte o fixador da articulação esférica. Use uma chave combinada nº 17. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 21

Conecte a extremidade do terminal de direção à manga de eixo.

Passo 22

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 23

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Trate os fixadores da rótula de suspensão. Use massa de cobre.
Passo 24

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 25

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: rótula de suspensão – VW Lupo 6X1. Depois de aplicar o spray, espere alguns minutos.
Passo 26

Instale a roda.

Substituição: rótula de suspensão – VW Lupo 6X1. Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 27

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 29

Retire os macacos e calços.
