Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_), TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

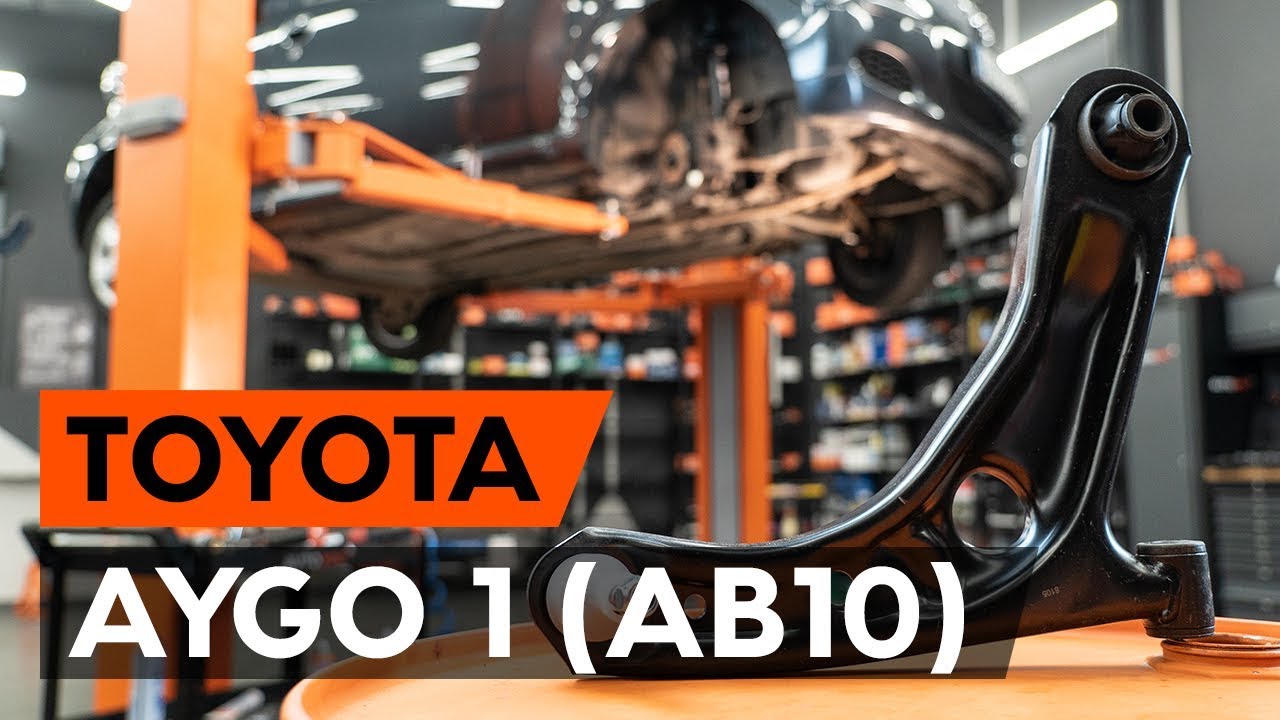

Como substituir a braço de suspensão dianteira no TOYOTA AYGO 1 (AB10) [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em Toyota Aygo AB1 - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para AYGO (WNB1_, KGB1_) e outros modelos TOYOTA

Braço de suspensão

Jogo de braços oscilantes, suspensão de rodas

Como substituir Braço de suspensão em TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) - dicas para uma manutenção adequada do automóvel

Braço de suspensão para TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) Diesel (54 cv)

Passos simples para a reparação de automóveis por si próprio - Substituição de Braço de suspensão em TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_)

Braço de suspensão para TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_) Gasolina/gas (GPL) (68 cv)

Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 16

                        Chave Combinada nº 19

                        Soquete de impacto №16

                        Soquete de impacto №17

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Alicates de bico redondo

                        Extrator de articulação esférica

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. AUTODOC recomenda:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Os especialistas da AUTODOC recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 7

Remova a cavilha. Use alicates de ponta arredondada.
Passo 8

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave combinada nº 19.
Passo 9

Desconecte o braço inferior da manga de eixo. Use um extrator de articulação esférica.
Passo 10

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 11

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 12

Desaparafuse o fixador que conecta a barra estabilizadora ao braço. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 13

Remova o parafuso de fixação. Utilize um pé-de-cabra.
Passo 14

Desaperte o braço de fixação dianteiro. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 15

Desaperte o braço de fixação traseiro. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 16

Retire os parafusos de fixação (2 peças).
Passo 17

Remova o braço. Utilize um pé-de-cabra.
Passo 18

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 19

Instale um novo braço. Utilize um pé-de-cabra.

Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Conselho:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 20

Instale os fixadores do braço de controlo.
Passo 21

Conecte o braço inferior à manga de eixo.
Passo 22

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 23

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 24

Aperte o fixador traseiro do braço da suspensão. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 128 Nm.
Passo 25

Aperte o fixador da articulação esférica. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 98 Nm.
Passo 26

Instale a cavilha.

Passo 27

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 28

Aparafuse elemento fixador que liga a barra estabilizadora ao braço de suspensão. Use uma chave soquete nº 16.
Passo 29

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 30

Aperte o fixador que conecta a barra estabilizadora ao braço. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 18 Nm.
Passo 31

Trate todas as juntas do braço. Use massa de cobre.
Passo 32

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 33

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – Toyota Aygo AB1. Os profissionais recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 34

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Toyota Aygo AB1
Passo 35

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 36

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 103 Nm.

Passo 37

Retire os macacos e calços.
