Importante!

Este procedimento de substituição pode ser usado para:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

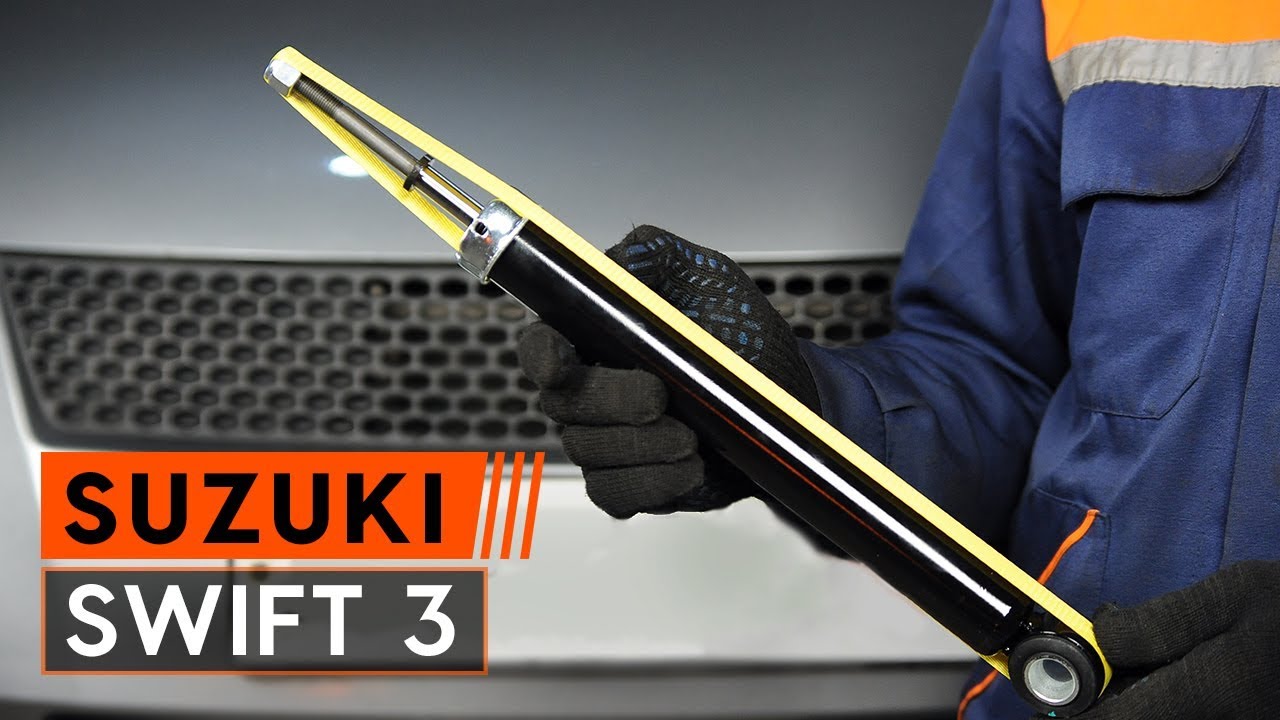

Como substituir amortecedor traseiros no SUZUKI SWIFT 3 [TUTORIAL AUTODOC]

Como mudar amortecedores da parte traseira em Suzuki Swift MK3 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para SWIFT III (MZ, EZ) e outros modelos SUZUKI

Amortecedor

Conjunto mola / amortecedor

        Amortecedor para SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) Gasolina (92 cv)

        Amortecedor para SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D) Diesel (69 cv)

        Amortecedor para SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D) Diesel (75 cv)

        Amortecedor para SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) Gasolina (91 cv)

Substituição: amortecedor – Suzuki Swift MK3. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Massa de cobre

                        Chave Combinada nº 17

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Chave inglesa

                        Ferramenta de remoção do clipe

                        Chave De Fenda Plana

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: amortecedor – Suzuki Swift MK3. Conselho da AUTODOC:

Ambos os amortecedores da suspensão traseira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para os amortecedores esquerdo e direito da suspensão traseira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Suzuki Swift MK3 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Suzuki Swift MK3
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 7

Desaperte a fixação inferior do amortecedor. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 9

Solte a parte inferior do amortecedor.
Passo 10

Remova o suporte sob a ponta de eixo.

AUTODOC recomenda:
Substituição: amortecedor – Suzuki Swift MK3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 11

Abaixar o automóvel.
Passo 12

Abra a tampa da mala.
Passo 13

Remova os grampos do forro lateral do porta-malas. Use uma ferramenta de remoção de clipe.
Passo 14

Retire o forro lateral do porta-malas.
Passo 15

Retire o conector da lâmpada.

Passo 16

Limpe os fixadores do suporte superior do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 17

Desaperte a fixação superior do amortecedor. Use uma chave combinada nº 17. Use uma chave inglesa.

AUTODOC recomenda:
Suzuki Swift MK3 – Para evitar lesões, segure o amortecedor enquanto desaparafusa os parafusos de fixação.
Passo 18

Remova o amortecedor.
Passo 19

Remova o suporte superior.
Passo 20

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

Substituição: amortecedor – Suzuki Swift MK3. Conselho de especialistas da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 21

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 22

Instalar o suporte superior no novo amortecedor e fixá-lo em conformidade.
Passo 23

Limpe os locais de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 24

Coloque o amortecedor no arco da roda e fixe-o.

AUTODOC recomenda:
Suzuki Swift MK3 – Para evitar lesões, segure o amortecedor enquanto aparafusa os parafusos de fixação.
Passo 25

Apertar a fixação superior do amortecedor. Use uma chave combinada nº 17. Use uma chave inglesa. Use uma chave de torque. Aperte-o para o torque de 28 Nm.
Passo 26

Trate os fixadores do amortecedor. Use massa de cobre.

Passo 27

Conecte o forro lateral do porta-malas. Use uma chave de fenda plana.
Passo 28

Conecte o conector da lâmpada.
Passo 29

Instale os grampos do forro lateral do porta-malas.
Passo 30

Feche a tampa do compartimento de bagagem.
Passo 31

Elevar a parte traseira do carro e fixar em suportes.
Passo 32

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 33

Conecte a parte inferior do amortecedor.

Passo 34

Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 35

Remova o suporte sob a ponta de eixo.

AUTODOC recomenda:
Substituição: amortecedor – Suzuki Swift MK3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 36

Trate os fixadores do amortecedor. Use massa de cobre.

Passo 37

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 38

Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 39

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Suzuki Swift MK3
Passo 40

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 41

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 85 Nm.
Passo 42

Retire os macacos e calços.
