Importante!

Este procedimento de substituição pode ser usado para:
VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.6, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 2.0 EcoFuel, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 2.0 TDI, VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI 4motion … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a braço de suspensão dianteira no VW CADDY 3 (2KB) [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em VW Caddy 3 Kombi - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) e outros modelos VW

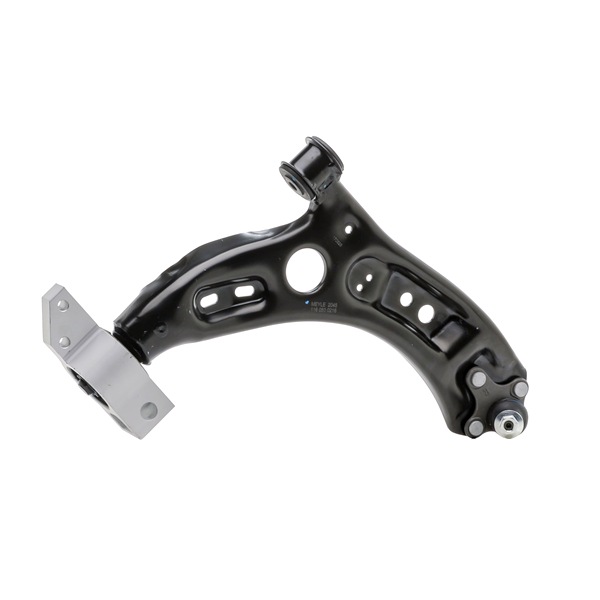

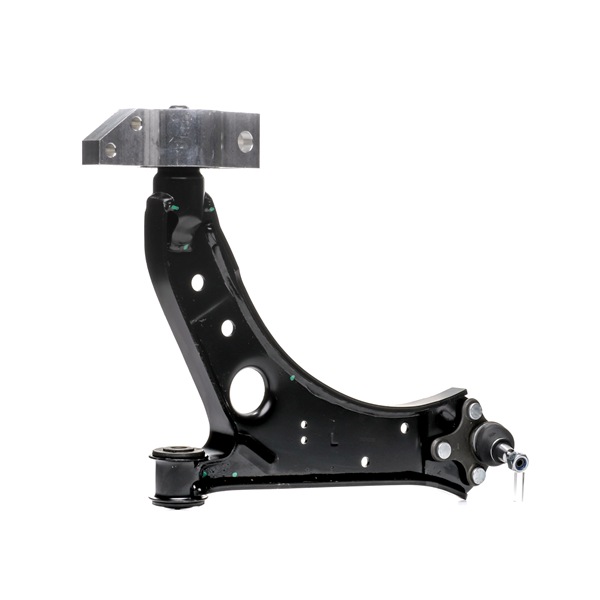

Braço de suspensão

Jogo de braços oscilantes, suspensão de rodas

Barra / escora, suspensão

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.4 Gasolina (75 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.6 Gasolina (102 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI Diesel (70 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI Diesel (105 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI Diesel (75 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 2.0 EcoFuel GNC (109 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.4 Gasolina (80 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 2.0 TDI Diesel (140 cv)

        Braço de suspensão para VW Caddy III Carrinha (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI 4motion Diesel (105 cv)

Substituição: braço inferior da parte dianteira – VW Caddy 3 Kombi. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Chave Combinada nº 18

                        Massa de cobre

                        Chave dinamométrica

                        Soquete de impacto para roda nº 17

                        Extrator de articulação esférica

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – VW Caddy 3 Kombi. AUTODOC recomenda:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
A substituição do braço inferior da suspensão independente em alguns carros requer a remoção de uma peça da saída do radiador adicional.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VW Caddy 3 Kombi – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – VW Caddy 3 Kombi. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Retire o isolamento sonoro inferior.

Por favor tenha em atenção!
Alguns carros não estão equipados com o isolamento sonoro inferior.
Passo 7

Limpe todas as juntas do braço. Use uma escova metálica. Trate todas as juntas do braço. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – VW Caddy 3 Kombi. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 8

Desaperte a porca de fixação da articulação esférica. Use uma chave combinada nº 18.
Passo 9

Desaperte a porca de fixação, retire o braço da manga de eixo usando um extrator de articulação esférica. Se necessário, utilize um pé-de-cabra.
Passo 10

Desaperte o braço de fixação dianteiro. Use uma chave soquete n.º18 ou a chave de anel n.º18.
Passo 11

Desaperte o braço de fixação traseiro. Use uma chave soquete nº 16, nº 18.
Passo 12

Remova o braço. Utilize um pé-de-cabra.
Passo 13

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.

Passo 14

Instale um novo braço. Insira a articulação esférica na manga de eixo e fixe-a com uma nova porca.

AUTODOC recomenda:
Não danifique a tampa da articulação esférica.
Passo 15

Instale o fixador dianteiro do braço. Não o aperte.
Passo 16

Instale o fixador traseiro do braço.
Passo 17

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 18

Aperte o braço de fixação dianteiro. Use uma chave soquete n.º18 ou a chave de anel n.º18. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 19

Aperte o fixador traseiro que liga o braço à carroçaria do carro. Use uma chave soquete nº 18. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 20

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave soquete nº 16. Aperte-o para o torque de 50 Nm.+90°

Substituição: braço inferior da parte dianteira – VW Caddy 3 Kombi. AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 21

Aperte a porca de fixação da articulação esférica. Use uma chave combinada nº 18. Aperte-o para o torque de 60 Nm.
Passo 22

Instale o isolamento sonoro inferior.

Passo 23

Limpe o local de montagem do aro do pneu. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 24

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Caddy 3 Kombi
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 27

Retire os macacos e calços.
