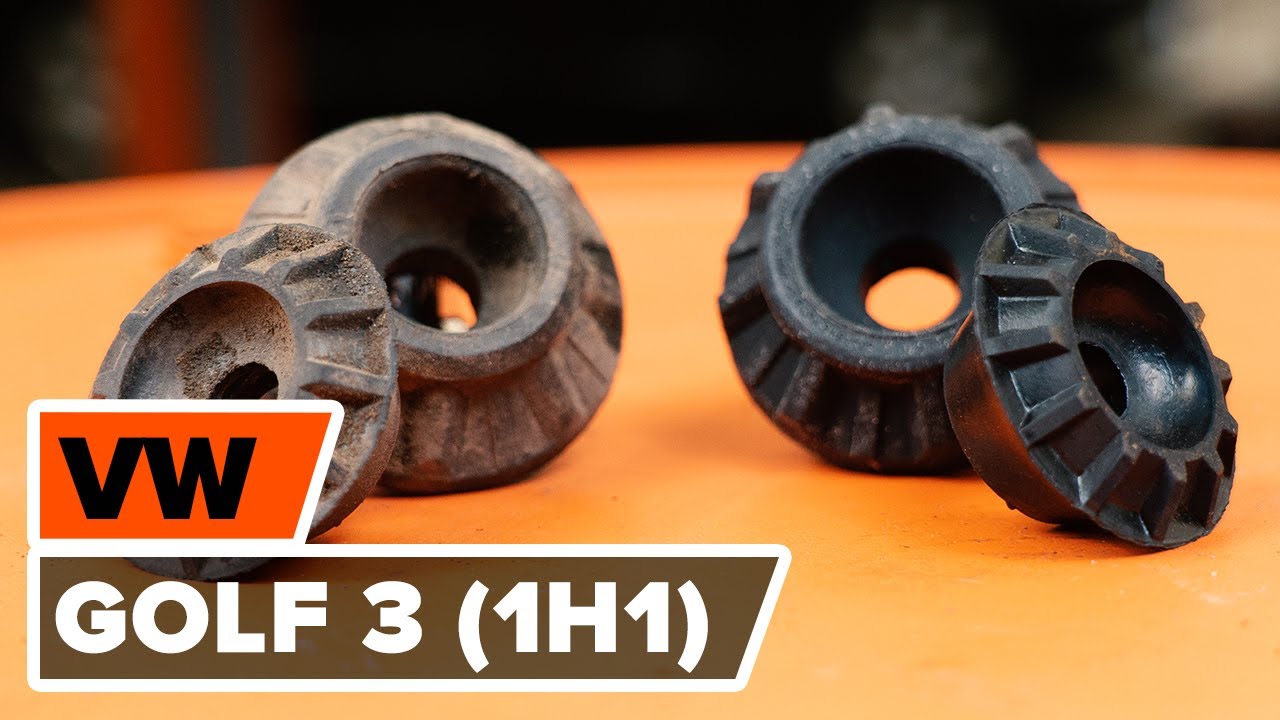

Como mudar cabeçotes do amortecedores da parte traseira em VW Golf 3 - guia de substituição
downloads:
0
Visualizações:
10
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
VW GOLF III (1H1) 1.9 TD, GTD,
VW GOLF III (1H1) 1.9 TDI,
VW GOLF III (1H1) 1.4,
VW GOLF III (1H1) 1.6,
VW GOLF III (1H1) 1.8,
VW GOLF III (1H1) 1.8,
VW GOLF III (1H1) 1.8 Syncro (1HX1),
VW GOLF III (1H1) 2.0,
VW GOLF III (1H1) 2.0 GTI 16V,
VW GOLF III (1H1) 1.4,
VW GOLF III (1H1) 2.8 VR6,
VW GOLF III (1H1) 1.6,
VW GOLF III (1H1) 2.0 Syncro (1HX1),
VW GOLF III (1H1) 1.9 TDI Syncro (1HX1),
VW GOLF III (1H1) 1.9 TDI,
VW GOLF III (1H1) 1.9 SDI,
VW GOLF III (1H1) 2.0 GL
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.
Como trocar cabeçotes amortyzatoryes VOLKSWAGEN GOLF 3 (1H1) [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para GOLF III (1H1) e outros modelos VW

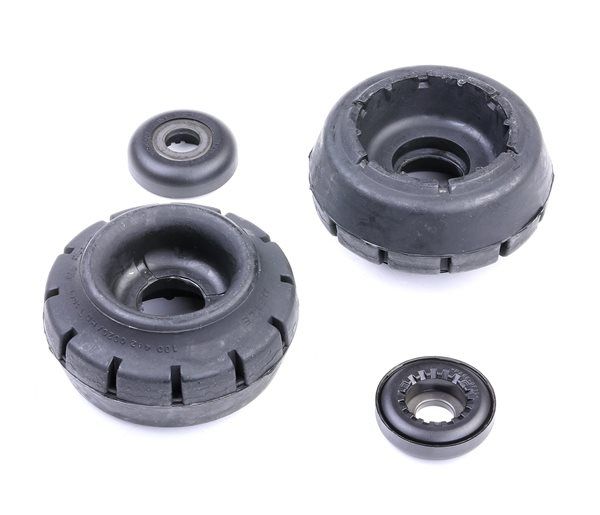

Anilha, suporte de apoio do conjunto mola / amortecedor
Substituição: cabeçotes do amortecedores – VW Golf 3. Os profissionais recomendam:
O procedimento de substituição é idêntico para os apoios da coluna dos amortecedores esquerdo e direito da suspensão traseira.
Todos os apoios da coluna dos amortecedores traseiros devem ser substituídas em simultâneo.
Todo o trabalho deve ser feito com o motor parado.
Substituição: cabeçotes do amortecedores – VW Golf 3. Siga os seguintes passos:
Passo 1
Abra a tampa da mala.
Passo 2
Mova a prateleira rebatível e desprenda-a dos fixadores. Ao fazê-lo, obtém acesso aos painéis do acabamento lateral.
Passo 3
Desaperte os fixadores do painel de acabamento plástico lateral. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 4
Remova a tampa plástica lateral.
Passo 5
Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 6
Solte o fixador superior do apoio da coluna de suspensão. Use uma chave combinada nº 17. Utilize a chave para amortecedor n.º DD5,2. Use uma chave de catraca.
Passo 7
Fixe as rodas com os calços.
Passo 8
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 9
Elevar a parte traseira do carro e fixar em suportes.
Passo 10
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. VW Golf 3
Passo 11
Retire a roda.
Passo 12
Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 13
Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 14
Desaperte a fixação inferior do suporte do amortecedor. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 15
Desapertar a fixação superior de montagem do suporte do amortecedor.
AUTODOC recomenda:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 16
Remova o apoio sob a viga do eixo traseiro.
Substituição: cabeçotes do amortecedores – VW Golf 3. Conselho:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 17
Remova o parafuso de fixação.
Passo 18
Remova o suporte de suspensão.
Passo 19
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
AUTODOC recomenda:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 20
Remova a montagem do suporte superior.
Substituição: cabeçotes do amortecedores – VW Golf 3. AUTODOC recomenda:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 21
Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40. Use massa de cobre.
Passo 22
Instalar uma nova montagem de suporte.
Passo 23
Retire a coluna de suspensão montada.
Passo 24
Trate dos assentos de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 25
Instale o amortecedor no arco da roda.
Passo 26
Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 27
Instale o parafuso de fixação.
Passo 28
Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.
AUTODOC recomenda:
VW Golf 3 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 29
Aparafuse o elemento de fixação inferior do amortecedor. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 30
Aperte a fixação inferior do amortecedor. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 70 Nm.
Passo 31
Remova o apoio sob a viga do eixo traseiro.
AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – VW Golf 3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 32
Trate os fixadores do amortecedor. Use massa de cobre.
Passo 33
Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 34
Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 35
Instale a roda.
AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 36
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 37
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 38
Retire os macacos e calços.
Passo 39
Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 17. Utilize a chave para amortecedor n.º DD5,2. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 40
Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 41
Instale o painel de plástico lateral.
Passo 42
Aperte os fixadores do painel de acabamento plástico lateral. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 43
Instale a prateleira rebatível no seu local de montagem.
Passo 44
Feche a tampa do compartimento de bagagem.
